Liczniki ciepła Calec

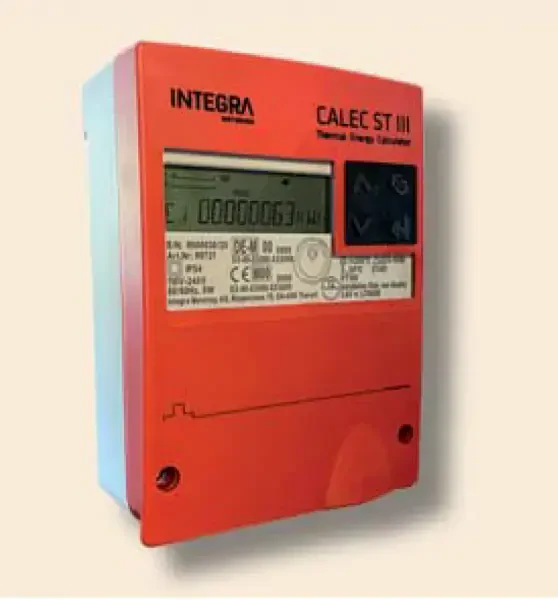

Licznik ciepła Calec ST III
Calec ST III to wielofunkcyjny licznik ciepła. Ten przepływowy licznik ciepła jest częścią zestawu ciepłomierza dla wody oraz mieszaniny wody i glikolu. Miernik ciepła tej serii współpracuje z czujnikami temperatury Pt100, Pt500 lub Pt1000. Zasilany napięciem w zakresie od 12 do 24 V DC, 230 V AC.
• zatwierdzenie do rozliczeń zgodnie z 2004/22 / WE (MID) dla aplikacji grzewczej i wody jako nośnika ciepła,
• zatwierdzenie PTB K7.2 dla aplikacji chłodniczej,
• dwa kanały obliczeniowe,
• wymienne i weryfikowalne wkładane moduły.

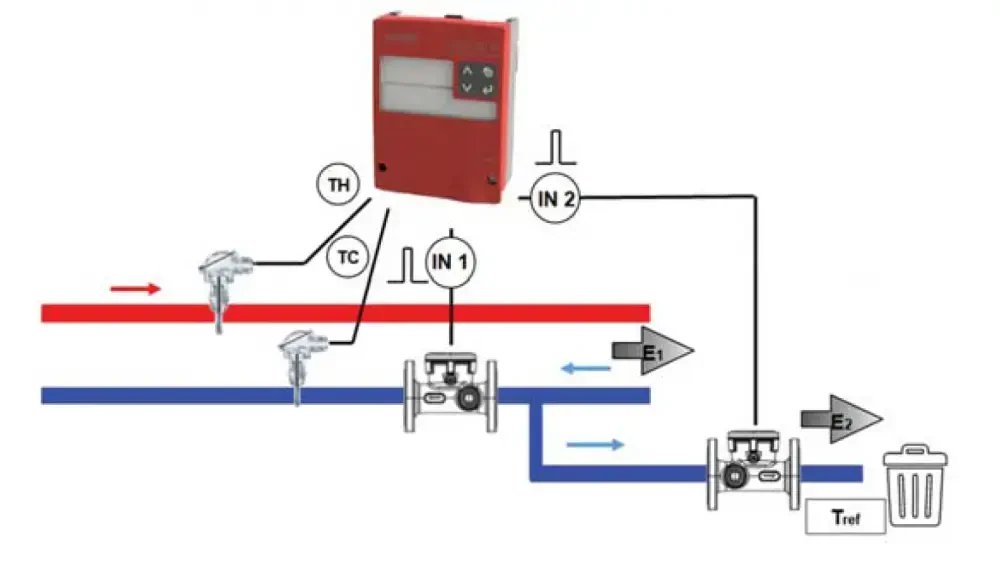

Zastosowanie przspływowego licznika ciepła Calec® ST III
CALEC® ST jest miernikiem energii stosowanym w takich dziedzinach jak:
- budynki komercyjne/technika budowlana,
- ciepłownictwo i ogrzewnictwo komunalne/chłodnictwo komunalne,
- budownictwo mieszkaniowe/instalacje sanitarne.
Przepływowy licznik ciepła CALEC® ST zapełnia komunikację na odległość, przeznaczonym do tak wymagających zastosowań pomiarowych jak:
- systemy grzewcze,
- systemy chłodzenia oraz kombinowane układy ogrzewania/chłodzenia,
- systemy zasilane energią słoneczną w zespołach apartamentów i większych budynkach
- komunikowanie się z układami zarządzania budynków.
Funkcje licznika ciepła Calec® ST III
Przepływowy licznik ciepła CALEC® ST posiada dwa wejścia dla pomiaru przepływu. Może współpracować z miernikami przepływu objętościowego o impulsowym sygnale wyjściowym aktywnym lub pasywnym. Opcjonalnie dostępne są funkcje specjalne takiej jak:
- wskazania,
- przepływ masowego,
- praca w aplikacjach z przepływem dwukierunkowym,
- funkcje taryfowe.
Oprogramowanie miernika ciepła CALEC® ST III pozwala na przywracanie danych w przypadku awarii zasilania, pamięć dla 12 dat billingowych i 500 wartości odczytów pomiarowych.
Parametry
| Temperatura medium | 0 ... 200 °C dla wody -40 ... 180°C dla specjalnych mediów |
| Typ wyjścia | impulsowe alarmowe analogowe przekaźnikowe tranzystorowe wartości granicznych |
| Zasilanie | 230 V AC 12 ... 24 V DC |
| Dopuszczenia | CE MID PTB |
| Komunikacja | LON Modbus RTU M-Bus BACnet MS/TP |
| Medium | ciecze |
