Sygnalizatory przepływu

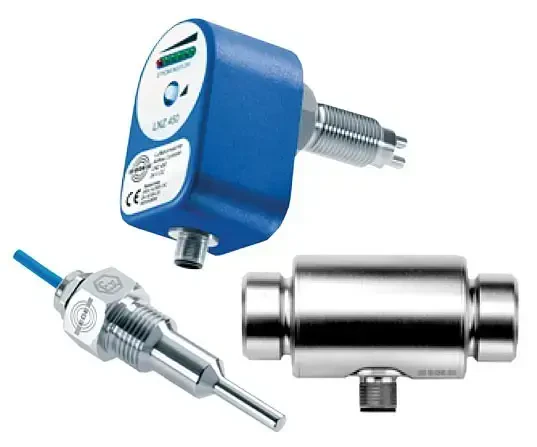

Termiczne sygnalizatory przepływu EGE do stref Ex

Kod produktu: Termiczne sygnalizatory przepływu EGE do stref Ex

Termiczne sygnalizatory przepływu EGE przeznaczone do stref zagrożenia wybuchem. Nie posiadają części ruchomych, nie ulegają uszkodzeniu i zapewniają niezawodną pracę. Czujniki przepływu stosowane są do monitorowania procesów czyszczenia, procesów CIP/SIP oraz w systemach odciągania niebezpiecznych oparów w laboratoryjnych stanowiskach roboczych.

Formularz doboru

opis
parametry
pliki do pobrania
kontakt z ekspertem

Czujniki przepływu EGE kontrolują przepływ i działają w oparciu o zasadę termodynamiki. Czujnik pomiarowy jest podgrzewany wewnętrznie o kilka stopni Celsjusza w stosunku do medium, na którego działanie jest wystawiony. W trakcie przepływu medium, ciepło generowane w czujniku jest przez nie odprowadzane, to znaczy, że czujnik jest schładzany. Temperatura wewnątrz czujnika jest mierzona i porównywana z temperaturą medium. Wielkość przepływu wynika z uzyskanej różnicy temperatur.

Termodynamiczne sygnalizatory przepływu działają bez jakichkolwiek ruchomych części, wobec tego nie ulegają uszkodzeniu na skutek skorodowania łożysk, pęknięcia wirników czy odkształcenia owiewek. Ta niezawodnośc jest ceniona w wielu gałęziach przemysłu.

Termiczne sygnalizatory EGE przeznaczone są do środowisk zagrożonych wybucham gazu lub pyłu. Posiadają konstrukcję z zatwierdzeniem ATEX 100a i są sterowane za pomocą zatwierdzonych przetworników serii SZA... lub SEA... Sygnalizatory wyposażone są we własny uklad iskrobezpieczny, do którego podłączone są czujniki. Układ jest elektrycznie odizolowany od obwodu sieciowego i wyjścia przekażnikowego lub analogowego.

Sygnalizatory są zatwierdzone do pracy w obszarach kategorii 1 i kategorii 2.

monitorowanie procesów czyszczenia wykorzystujących czasami media agresywne (przy użyciu specjalnych materiałów, np. Hastelloy (Ni-Mo-Fe) lub tantalu)
systemy odciągania niebezpiecznych oparów w laboratoryjnych stanowiskachroboczych (dygestoriach), jak również wentylacja hali w przemyśle przetwarzającym heksan
monitorowanie procesów tj. CIP/SIP

Więcej szczegółów w temacie działania sygnalizatorów przepływu EGE, znaleźć można w naszym kwartalniku "Pod kontrolą"

https://www.podkontrola.pl/wszystko-co-powinniscie-wiedziec-o-sygnalizatorach-przeplywu-ege/

Parametry

Ciśnienie	6 bar 10 bar 60 bar
Temperatura medium	-20 ... 60 °C -20 ... 70 °C 10 ... 120 °C -20 ... 85 °C
Przyłącze procesowe	gwintowe
Temperatura otoczenia	w zależności od klasy
Typ wyjścia	analogowe przekaźnikowe
Zasilanie	230 V AC 24 V DC 115 V AC
Medium	ciecze gazy/powietrze
Dopuszczenia	ATEX CE TUV
Producent	EGE
