Przepływomierze wirowe

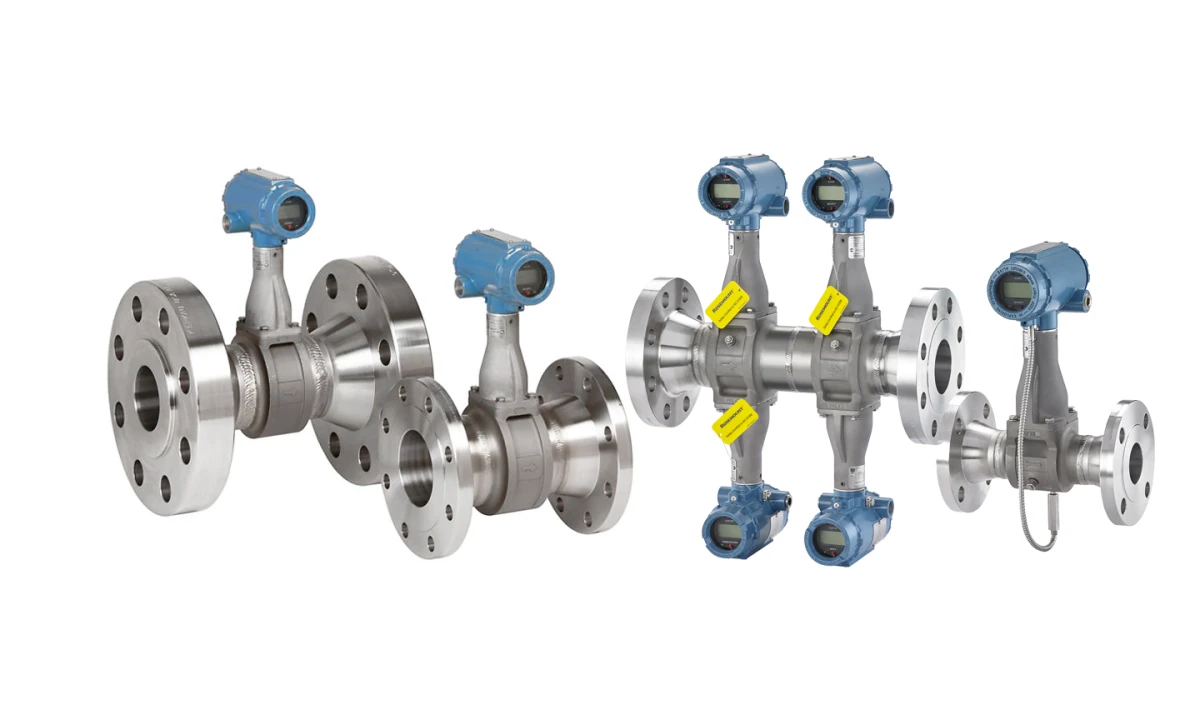

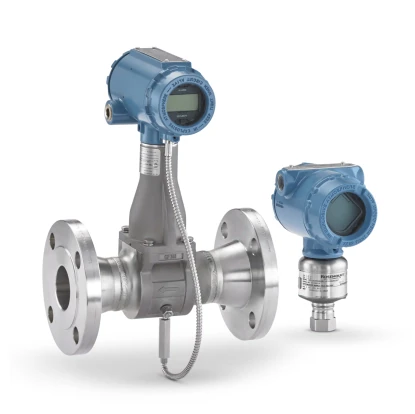

Przepływomierz wirowy Rosemount 8800
Kod produktu: Rosemount 8800
Przepływomierze wirowe przeznaczone są do precyzyjnego pomiaru cieczy, gazów oraz pary wodnej w rurociągach o średnicach 15–300 mm. Ich zastosowanie zwiększa niezawodność systemu, obniża koszty instalacji i eksploatacji, a także zapewnia ekonomiczny i długotrwały monitoring przepływu.
Przepływomierz wirowy odporny na zatykanie i drgania
Przepływomierze wirowe tradycyjnej konstrukcji często wykazują ograniczenia, takie jak odcięcie niskiego przepływu, podatność na zatykanie otworów i szczelin oraz wrażliwość na drgania prowadzące do błędów pomiarowych. Są również trudne w diagnostyce i wymagają dodatkowego sprzętu do weryfikacji kalibracji. Przepływomierz Rosemount 8800 Vortex eliminuje te problemy dzięki innowacyjnej, bezawaryjnej konstrukcji pozbawionej ruchomych elementów.
Rosemount 8800 Vortex - przepływomierz wirowy wiodący w branży
- Obsługa protokołów komunikacyjnych HART®, FOUNDATION™ Fieldbus oraz Modbus® RS-485.
- W pełni spawana, niezatykająca się konstrukcja zapewnia maksymalną wydajność, niezawodność oraz podniesione bezpieczeństwo dzięki eliminacji portów i uszczelek.
- Technologia CriticalProcess™ zwiększa dostępność instalacji i poprawia ogólne bezpieczeństwo operacyjne.
- Zgodność z SIL 2/3 – certyfikat IEC 61508 wydany przez akredytowaną jednostkę zewnętrzną, potwierdzający możliwość stosowania w systemach bezpieczeństwa do poziomu SIL 3.
- Opcjonalna wewnętrzna kompensacja temperatury umożliwia ekonomiczny i precyzyjny pomiar masowego przepływu pary nasyconej oraz cieczy.
- Adaptacyjne cyfrowe przetwarzanie sygnału (ADSP) zapewnia wysoką odporność na drgania oraz optymalizuje zakres pomiarowy.
- Reducer™ Vortex rozszerza zakres mierzalnego przepływu, obniża koszty instalacji i minimalizuje ryzyko projektowe.
- Uproszczona diagnostyka urządzenia i funkcje weryfikacji liczników ułatwiają szybkie i skuteczne rozwiązywanie problemów.
Zalety stosowania przepływomierza Rosemount 8800 Vortex
- Szybka instalacja dzięki rozwiązaniu typu „drop-in” polegającemu na prostym przykręceniu licznika i podłączeniu komunikacji i zasilania.
- Wszechstronne rodzaje przyłączy procesowych spełniają potrzeby większości zastosowań i obejmują kołnierze, redukcje, końcówki spawane i końcówki gwintowane.
- Szeroki wybór materiałów, w tym stali nierdzewnej, niklu, stali węglowej i stali dupleksowej.
- Możliwości zdalnego montażu za pomocą kable standardowych i pancernych.
- Minimalne wymagania konserwacyjne dzięki brakowi ruchomych części i konieczności instalowania trudnych w konserwacji przewodów impulsowych.
Więcej informacji na temat zasady działania przepływomierzy wirowych można znaleźć na naszym blogu:
Parametry
| Medium | ciecze para wodna gazy |
| Dokładność | ±0,65% dla cieczy ±1% dla gazów i pary |
| Komunikacja | Fieldbus HART Modbus RTU |
| Dopuszczenia | ATEX CE SIL2 |
| Średnica | 15-300 mm |
| Temperatura medium | -200...450°C |
| Producent | Emerson |
Pliki do pobrania
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
