Przepływomierze owalno-kołowe

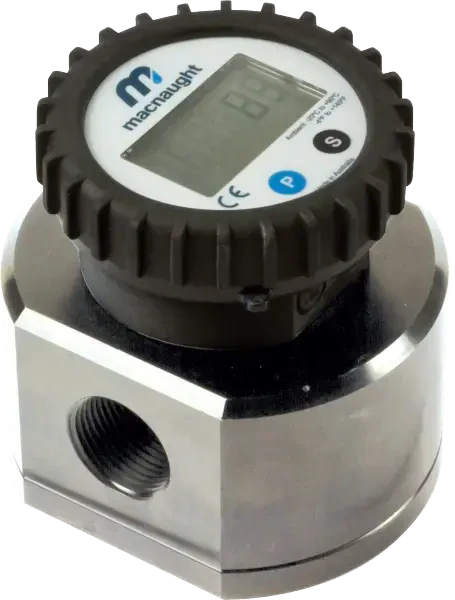

Przepływomierz owalno-kołowy Macnaught MX
Przepływomierze owalno-kołowe Macnaught przeznaczone są do pomiaru objętościowego różnego rodzaju cieczy zwłaszcza takich, które posiadają dużą lepkość oraz do paliw i agresywnych chemicznie cieczy.
Przepływomierz owalno-kołowy do agresywnych cieczy - zasada działania
Przepływomierze owalno-kołowe Macnaught przeznaczone są do pomiaru objętościowego różnego rodzaju cieczy (zwłaszcza o dużej lepkości, paliw, agresywnych chemicznie). Układ pomiarowy przepływomierza składa się z dwóch ściśle zazębiających się elementów owalno-kołowych, poruszanych przez przepływające medium. Każdy obrót pary elementów owalno-kołowych odpowiada przemieszczaniu przez komorę pomiarową dokładnie znanej objętości cieczy. Liczba obrotów jest proporcjonalna do prędkości przepływającego przez czujnik medium. W górnej części wirników umieszczone są magnesy. Podczas obrotu wirników generowane jest pole magnetyczne, które z kolei aktywuje czujnik magnetyczny. Każdy taki obrót wirnika generuje impuls wyjściowy, który zliczany jest jako przepływ w jednostkach objętości (litry, m3, galony).
Zastosowanie przepływomierzy owalno-kołowych
- pomiar przepływu olejów ciężkich
- pomiar przepływu tłuszczy i smarów
- pomiar przepływu farb i lakierów
- pomiar przepływu agresywnych chemikaliów
- pomiar przepływu pulpy papierniczej
Główne aplikacje przepływomierzy owalno-kołowych
- dozowanie
- rozlewanie
- zużycie paliwa
Parametry
| Średnica nominalna | 1/4"... 4" |
| Materiał elementów zwilżanych | stal 316L aluminium PPS |
| Producent | Macnaught |
| Lepkość | 1 ... 1000000 cP |
| Ciśnienie | 138 bar |
| Dokładność | ±0,5 % zakresu |
| Dopuszczenia | ATEX CE |
| Materiał korpusu | stal nierdzewna aluminium |
| Medium | olej ciecze chemiczne emulsje olejowe olej hydrauliczny LPG zawiesiny gęste lepkie alkohol ciecze emulsje |
| Temperatura medium | do 150 °C |
