Przepływomierze materiałów sypkich

Miernik prędkości przepływu materiałów sypkich DYNAvel

Miernik prędkości przepływu i materiałów sypkich DYNAvel

Kod produktu: DYNAvel

DYNAvel to miernik przeznaczony do pomiaru prędkości materiałów sypkich w elektrowniach, cementowniach, w przemyśle spożywczym i tytoniowym oraz wszędzie tam, gdzie zbyt duża prędkość transportu może spowodować niepożądaną deformację lub uszkodzenie produktu.

Formularz doboru

opis
parametry
pliki do pobrania
kontakt z ekspertem

Skuteczny pomiar prędkości materiałów sypkich w elektrowniach, cementowniach, w przemyśle spożywczym i tytoniowym.

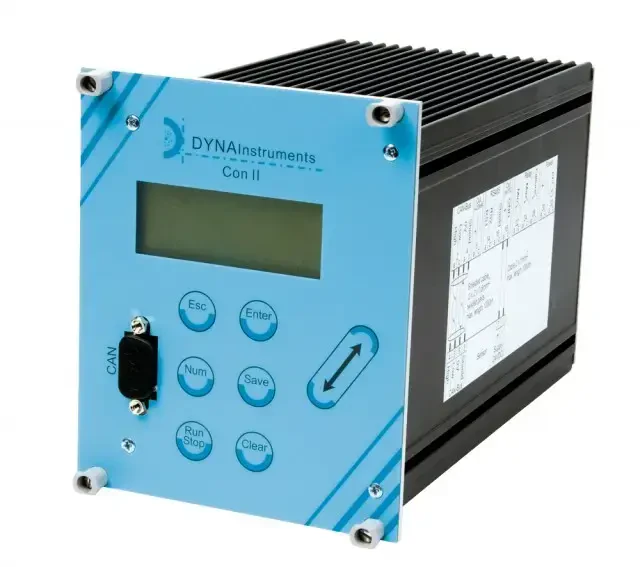

Zasada działania miernika prędkości przepływu i materiałów sypkich oparta jest na elektrostatyce. Polega na pomiarze czasu pomiędzy charakterystycznymi punktami przebiegu szumów generowanych przez naelektryzowane, poruszające się cząsteczki ciał stałych, pomiędzy dwoma niezależnymi elektrodami. Ze względu na to, że jest to urządzenie do ciągłego pomiaru prędkości przepływu materiałów sypkich, posiada ono dwa pierścienie pomiarowe. W przypadku sygnalizatorów pierścień jest tylko jeden. Zasadniczo urządzenie składa się z dwóch części: sensora będącego przepływową celą pomiarową do zabudowy na rurociągu oraz jednostki sterującej do zabudowy w szafie sterującej.

sygnał wyjściowy z jednostki sterującej to 2 x 4…20mA
3 x wyjście przekaźnikowe
interfejs to CAN – Bus
Ethernet oraz RS 485
zakres pomiarowy: 0,2…100m/s
gęstość mierzonego produktu 1g/m3…t/m3
przyłącze mechaniczne kołnierzowe 10…400mm
ciśnienie procesu do 64 bar
temperatura procesu -20…+130°C
ATEX do strefy 22
dokładność 0,5%

Główne zastosowania miernika prędkości i materiałów sypkich: pomiar prędkości materiałów sypkich w elektrowniach, cementowniach, w przemyśle spożywczym i tytoniowym. Wszędzie tam, gdzie zbyt duża prędkość transportu może spowodować niechcianą deformację lub uszkodzenie produktu.

Więcej szczegółów na temat pomiaru prędkości materiałów sypkich, znaleźć można w naszym kwartalniku "Pod kontrolą":

https://www.podkontrola.pl/pomiar-przeplywu-materialow-sypkich-w-czasie-rzeczywistym/

Parametry

Przyłącze procesowe	do 400 mm
Sygnał wyjściowy	4 ... 20 mA RS 485 ETHERNET
Medium	materiały sypkie
Ciśnienie	64 bar
Zakres pomiarowy	0,2 ... 100 m/s
Dokładność	0,5 %
Temperatura medium	-20 ... 130 °C
Dopuszczenia	CE Strefa 22
Rodzaj pomiaru	pomiar ciągły
Producent	DYNA Instruments

Pliki do pobrania

Zawartość dostępna dla zalogowanych

Logowanie / rejestracja

Kontakt z Ekspertem

Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.

Zapytaj eksperta

Dane kontaktowe do Ekspertów dostępne dla zalogowanych

Logowanie / rejestracja
