Sygnalizatory przepływu

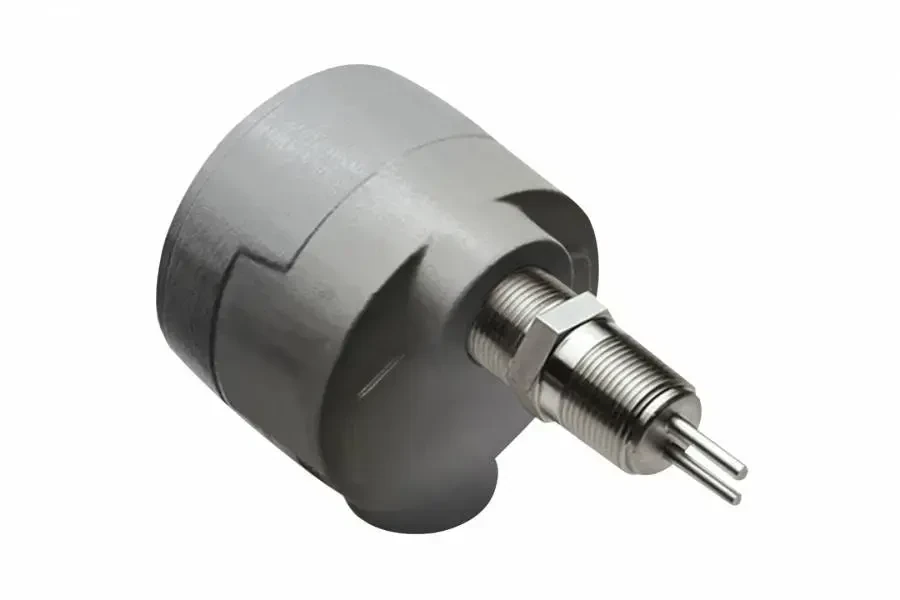

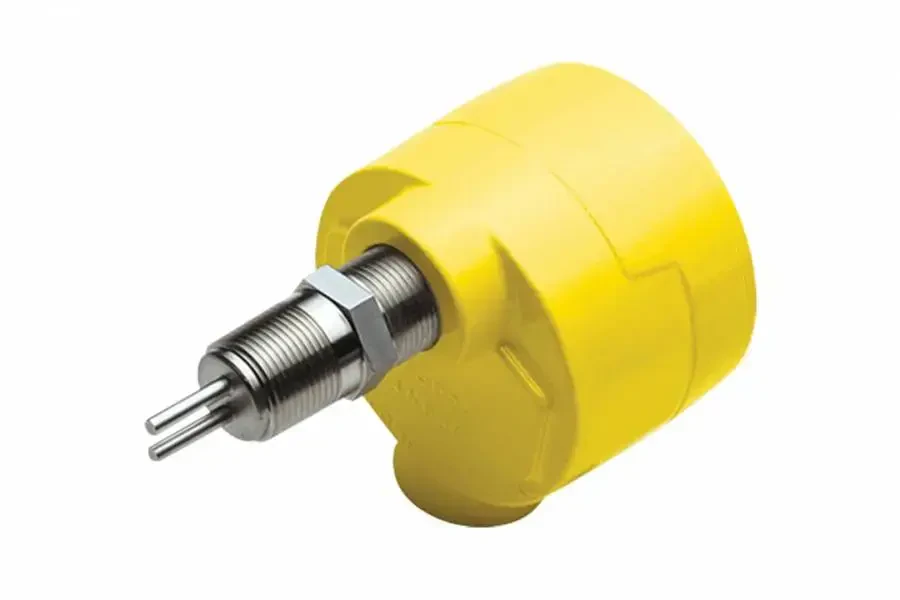

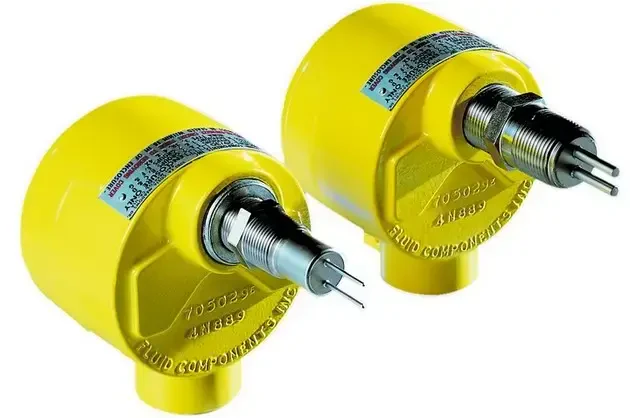

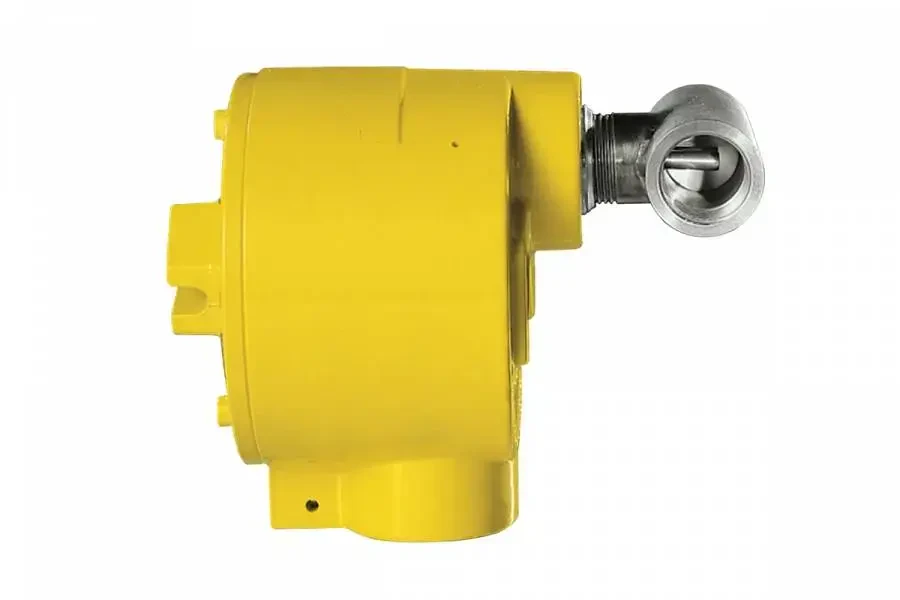

Termiczne sygnalizatory przepływu serii FLT93

Kod produktu: Termiczne sygnalizatory przepływu serii FLT93

Seria czujników przepływu do cieczy i gazów firmy FCI. Przeznaczone zarówno do zastosowań standardowych jak i bardzo wymagających aplikacji (temperatura medium do 454°C), a także do bardzo małych przepływów.

Ankieta doboru

opis
parametry
pliki do pobrania
kontakt z ekspertem

Seria FLT93 firmy FCI to najbardziej popularne sygnalizatory. Wykorzystują zasadę dyspersji termicznej dla pomiaru przepływu i poziomu. Czujniki przepływu FLT93 należą do preferowanych rozwiązań w zastosowaniach takich jak: opomiarownie ropy naftowej lub gazu, oczyszczanie ścieków, procesy chemiczne, instalacje energetyczne, przemysł spożywczy, rafinerie, górnictwo, metalurgia, przemysł wytwórczy i wiele innych. Sygnalizatory nadają się do aplikacji, w których oprócz sygnalizacji przepływu lub poziomu występuje jednocześnie potrzeba sygnalizacji temperatury.

Standardowy czujnik przepływu posiada chronione w studzience termicznej dwa rezystancyjne czujniki temperatury RTD. Po umieszczeniu ich w medium procesowym, jeden z nich jest podgrzewany, drugi natomiast reaguje na temperaturę medium. Różnica temperatur pomiędzy tymi dwoma czujnikami RTD jest zależna od natężenia przepływu medium oraz od właściwości tego medium.

Wyższe natężenie przepływu lub bardziej gęste medium powoduje intensywniejsze chłodzenie podgrzewanego czujnika i zmniejszenie różnicy temperatur pomiędzy czujnikami. Różnica temperatur jest największa przy braku przepływu i zmniejsza się w miarę pojawienia się i wzrastania przepływu, który chłodzi podgrzany czujnik. Zmiany prędkości przepływu oddziaływują bezpośrednio na zakres rozproszenia ciepła, a tym samym na wielkość różnicy temperatur pomiędzy czujnikami RTD.

Elektroniczny obwód sterowania przekształca różnicę temperatur pomiędzy czujnikami na proporcjonalny sygnał prądu stałego (DC). Oba sygnały przekazywane są na zaciski wyjściowe i wykorzystywane są do zasilania dwóch nastawnych obwodów alarmowych przekaźnikowych.
Alarmowy sygnał zadający przekaźnika wyjściowego może być nastawiony przy pomocy potencjometru przepływomierza i wskaźnika na diodach LED. Sygnał ten może być monitorowany przy użyciu kalibratora obiektowego FCI.

dwa punkty wyzwalania i przekaźniki
spełnione wymagania SIL2
dopuszczenia do pracy w strefi Ex
do trudnych warunków instalacji przemysłowych
dla mediów do 450°C
niezawodna elektronika
brak części ruchomych
wszystkie elementy spawane
prosty montaż i konfi guracja

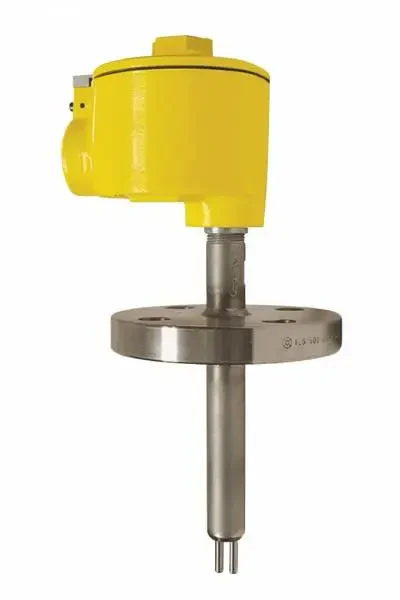

montaż gwintowy, kołnierzowy i dławikowy
wersja kompaktowa lub rozłączna
możliwość wyboru zasilania AC/DC na obiekcie

Parametry

Temperatura medium	-73 ... 454 °C -20 ... 177 °C -73 ... 260 °C -20 ... 121 °C -40 ... 121 °C

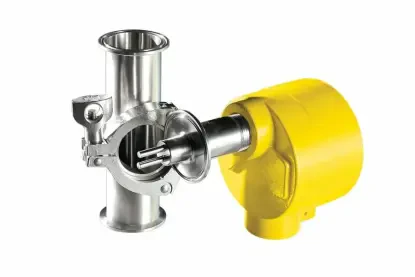

Przyłącze procesowe	kołnierzowe gwintowe sanitarne do spawania
Ciśnienie	241 bar (przy 21 °C) 162 bar (przy 260 °C) 138 bar 35 bar
Zasilanie	230 V AC 24 V DC
Medium	ciecze gazy/powietrze
Temperatura otoczenia	-40 ... 60 °C -20 ... 60 °C
Typ wyjścia	przekaźnikowe
Producent	FCI
