Przepływomierze masowe termiczne

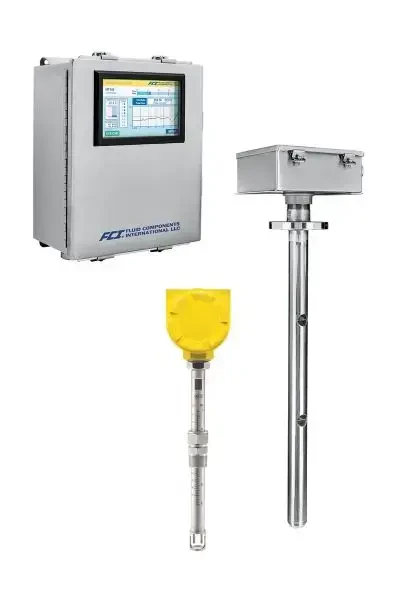

Termiczny, wielopunktowy przepływomierz masowy do gazów MT100
Wielopunktowy przepływomierz do spalin i innych gazów MT100 to przepływomierz masowy, który stanowi zaawansowane rozwiązanie pomiaru przepływu powietrza i gazu w rurociągach o dużym przekroju, w kominach i kanałach.

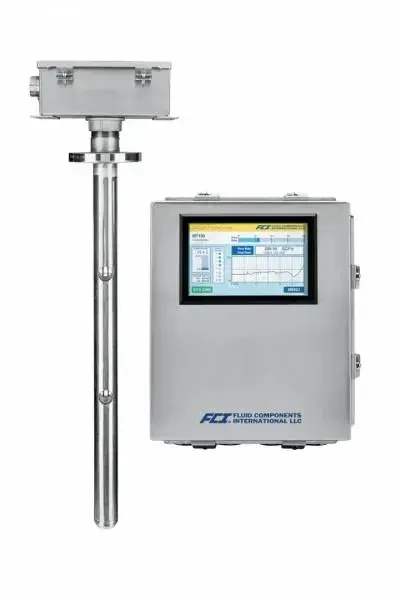

Przepływomierz masowy do spalin MT100
Przepływomierze do spalin i innych gazów MT100 łączą czujniki przepływu masowego wykorzystujące rozpraszanie ciepła, precyzyjny układ elektroniczny i wymagające wzorcowania dla gazów, z trwałą i przemysłową obudową. Przepływomierz do spalin MT100 spełnia wymagania techniczne najtrudniejszych zastosowań technologicznych i przemysłowych, przy minimalnej potrzebie konserwacji.

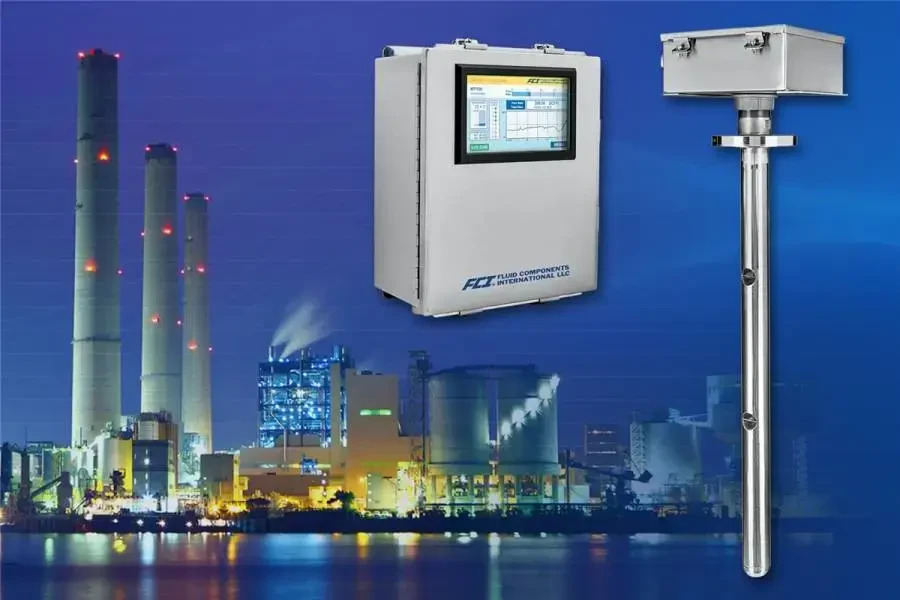

Przepływomierz MT100 do spalin i innych gazów, do dużych kanałów i kominów
Przepływomierze do spalin MT100 zbudowane zostały pod kątem potrzeb pomiarów przepływu gazów spalinowych i powietrza w kanałach i emitorach (kominach) o dużych rozmiarach. W takich instalacjach profil przepływu jest nieregularny, a pomiary przepływomierzami jednopunktowymi mogą bytć niewiarygodne. Do dużych kanałów i kominów zalecane są wielopunktowe przepływomierze spalin MT100.
Zasada działania przepływomierza do spalin i gazów
Termiczny czujnik przepływu działa na zasadzie pomiar,u zmian rezystancji elementu schładzanego przez przepływające medium z wartością rezystancji czujnika podgrzewanego RTD. Pomiar przepływu określa się jako funkcję różnicy temperatur pomiędzy nagrzewanymi czujnikami RTD a schładzanymi czujnikami RTD. Układ elektroniczny wykonuje jednocześnie linearyzację sygnału wyjściowego.
Główne zalety wielopunktowego przepływomierza do spalin MT100
- pomiar przepływu gazów do temperatury 455ºC
- pomiar przepływu wilgotnych gazów
- pomiar przepływu gazów zanieczyszczonych
- Zatwierdzenie QAL1
- odporne przemysłowe wykonanie

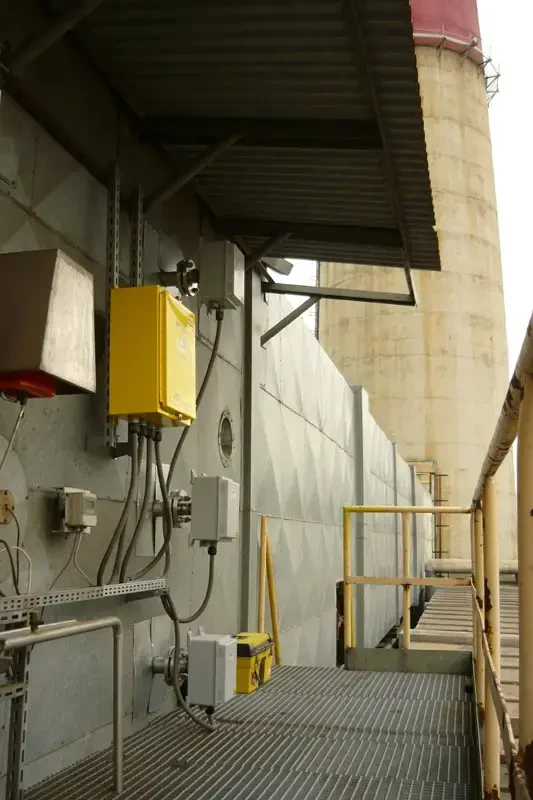

Zastosowanie przepływomierza spalin i gazów MT100
- pomiar przepływu spalin
- pomiar przepływu gazów w kanałach o dużych przekrojach
- pomiar przepływu w kominach
- pomiar przepływu wodoru
- pomiar przepływu powietrza do spalania
- pomiar przepływ innych gazów oraz ich mieszanin
Parametry
| Zasilanie | 18 ... 36 V DC 85 ... 265 V AC |
| Wielkość mierzona | przepływ skompensowany |
| Medium | gazy/powietrze |
| Dokładność | Lepsza niż 2% wskazań + 0,5% zakresu |
| Komunikacja | HART Modbus RTU Profibus PA Fieldbus RS232C |
| Stopień ochrony | IP66 |
| Temperatura medium | -45 ... 260 °C -45 ... 454 °C |
| Typ wyjścia | analogowe |
| Średnica nominalna | powyżej 508 mm |
| Zakresowość | 100:1 |
| Ciśnienie | do 3,4 bar |
| Dopuszczenia | ATEX CE CSA PED FM CRN GOST/RTN GOST |
| Producent | FCI |
