Przenośny przepływomierz do gazów Fluxus G631

Nowość

Kod produktu: Fluxus G631

Przepływomierz FLUXUS G631 to przenośny przepływomierz ultradźwiękowy do gazów. Przepływomierz przystosowany jest do średnic od 7 do 1600 mm. G631 to następca technologiczny modelu G601, oferujący znacznie szerszy zakres zastosowań, dłuższą pracę na baterii, pomiar energii (w wersji EE) oraz bardziej zaawansowaną diagnostykę.
Ankieta doboru

Przepływomierz ultradźwiękowy do gazu serii G631

FLUXUS G631 to przenośny przepływomierz ultradźwiękowy do gazów wykorzystujący technologię clamp-on, która eliminuje konieczność ingerencji w rurociąg podczas wykonywania pomiarów. Rozwiązanie umożliwia szybkie wykonywanie audytów energetycznych, weryfikację parametrów instalacji oraz pomiar przepływu sprężonego powietrza bez ingerencji w rurociąg. Brak przestojów, brak ryzyka nieszczelności i pełna mobilność urządzenia pozwalają ograniczyć koszty diagnostyki procesów oraz zwiększyć ciągłość pracy instalacji.

Przepływomierz ultradźwiękowy clamp-on do gazów – zasada pomiaru

FLUXUS G631 wykorzystuje metodę pomiaru czasu przejścia fali ultradźwiękowej (Transit-Time). Sondy pomiarowe ultradźwiękowe montowane są na zewnętrznej powierzchni rurociągu i przesyłają sygnał zgodnie oraz przeciwnie do kierunku przepływu medium. Różnica czasów przejścia sygnałów jest proporcjonalna do średniej prędkości przepływu gazu. Na podstawie zmierzonej prędkości oraz parametrów geometrycznych rurociągu wyznaczany jest strumień objętościowy. Dodatkowo funkcja Dynamic Gas Meter umożliwia obliczanie właściwości medium, takich jak gęstość i współczynnik ściśliwości gazu, zwiększając dokładność pomiarów eksploatacyjnych i przeliczeniowych.

Więcej na temat zasady działania przepływomierzy ultradźwiękowych można zobaczyć na filmie:






Pomiar przepływu gazu bez cięcia rurociągu

Największą przewagą technologii FLUXUS G631 jest całkowicie bezinwazyjny pomiar przepływu gazu.

Brak ingerencji w instalację procesową

Sondy pomiarowe mocowane są na zewnętrznej powierzchni rury, dzięki czemu:

  • nie ma konieczności wykonywania przewiertów ani spawania króćców,
  • nie występują przestoje produkcyjne podczas instalacji,
  • eliminowane jest ryzyko wycieków medium,
  • nie powstają dodatkowe straty ciśnienia,
  • układ nie jest narażony na zatykanie, zarastanie ani zużycie mechaniczne.

Bezinwazyjność pomiaru przepływu znacząco ogranicza ryzyko związane z pracami na czynnych instalacjach oraz skraca czas realizacji pomiarów diagnostycznych.

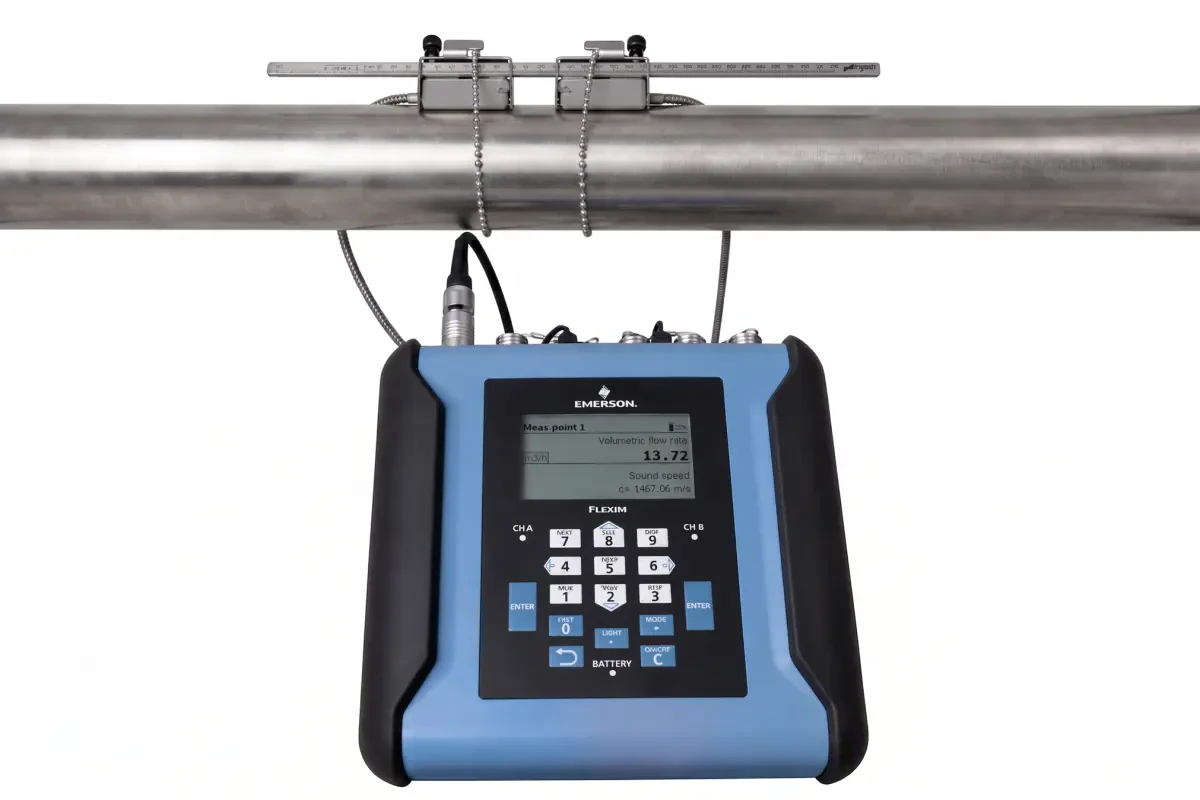

Przenośny przepływomierz ultradźwiękowy do gazów FLUXUS G631

Przenośny przepływomierz ultradźwiękowy do gazów dla audytów energetycznych

FLUXUS G631 został zaprojektowany z myślą o zastosowaniach terenowych i pomiarach okresowych.

Mobilność wspierająca diagnostykę instalacji

Nowy przepływomierz oferuje między innymi:

  • do 24 godzin pracy na zasilaniu bateryjnym,
  • tryb Energy Saver Mode wydłużający czas pracy nawet do 80 dni,
  • szybkie przenoszenie pomiędzy punktami pomiarowymi,
  • możliwość realizacji kampanii pomiarowych bez konieczności doprowadzania zasilania.

Dzięki temu jeden zestaw pomiarowy może obsługiwać wiele instalacji, ograniczając koszty zakupu i utrzymania infrastruktury pomiarowej.

Fluxus G631 nie posiada jeszcze certyfikacji do pracy w strefach zagrożenia wybuchem Ex. Przenośny przepływomierz do gazu z Atex to model Fluxus G608 Ex.

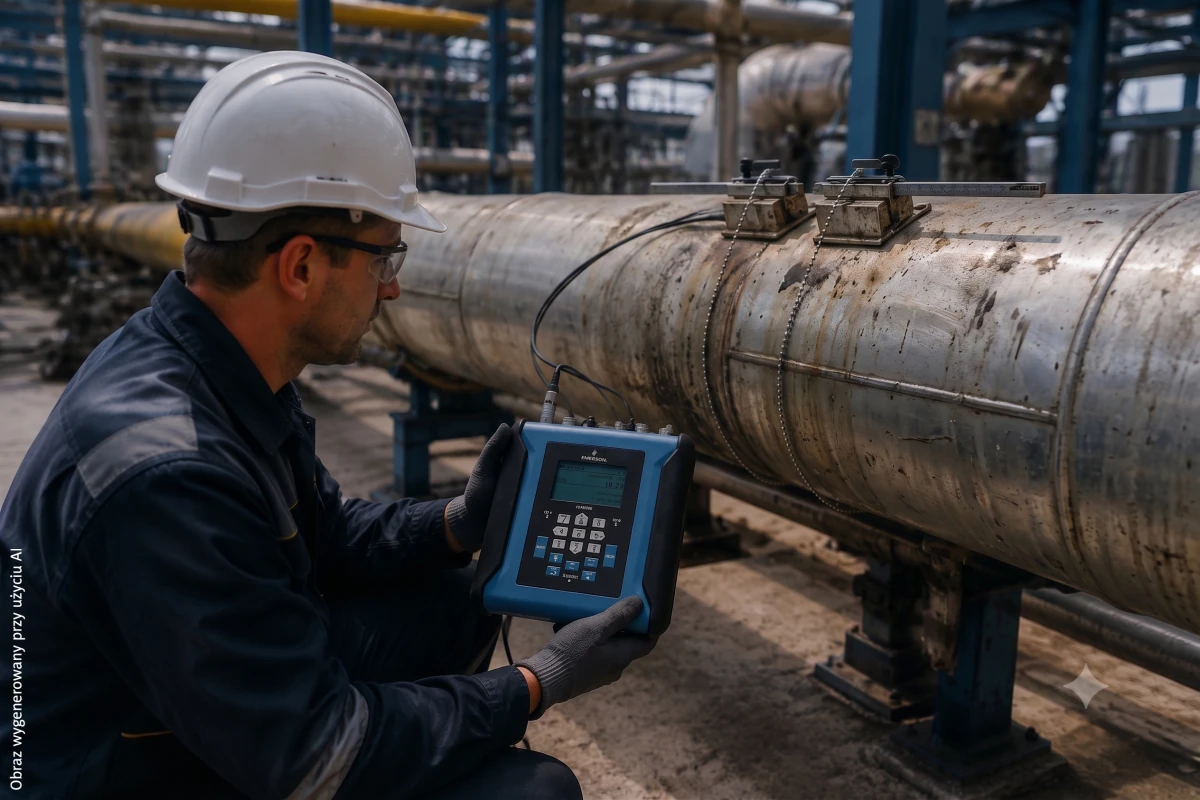

Przepływomierz ultradźwiękowy clamp-on do gazów zamontowany na rurze gazowej

Stabilny pomiar przepływu sprężonego powietrza i gazów procesowych

W warunkach przemysłowych dokładność pomiaru często pogarszają zaburzenia przepływu, wiry oraz zanieczyszczenia obecne w medium.

Zaawansowane algorytmy poprawiające jakość pomiaru

FLUXUS G631 wyposażono w:

  • funkcję korekcji zaburzeń przepływu dla krótkich odcinków prostych,
  • zaawansowaną diagnostykę jakości sygnału,
  • funkcję NoiseTrek przeznaczoną dla mediów zawierających zanieczyszczenia,
  • bieżącą ocenę stabilności pomiaru.

Ułatwia to identyfikację problemów procesowych oraz zwiększa wiarygodność wyników uzyskiwanych podczas audytów energetycznych i analiz efektywności instalacji.

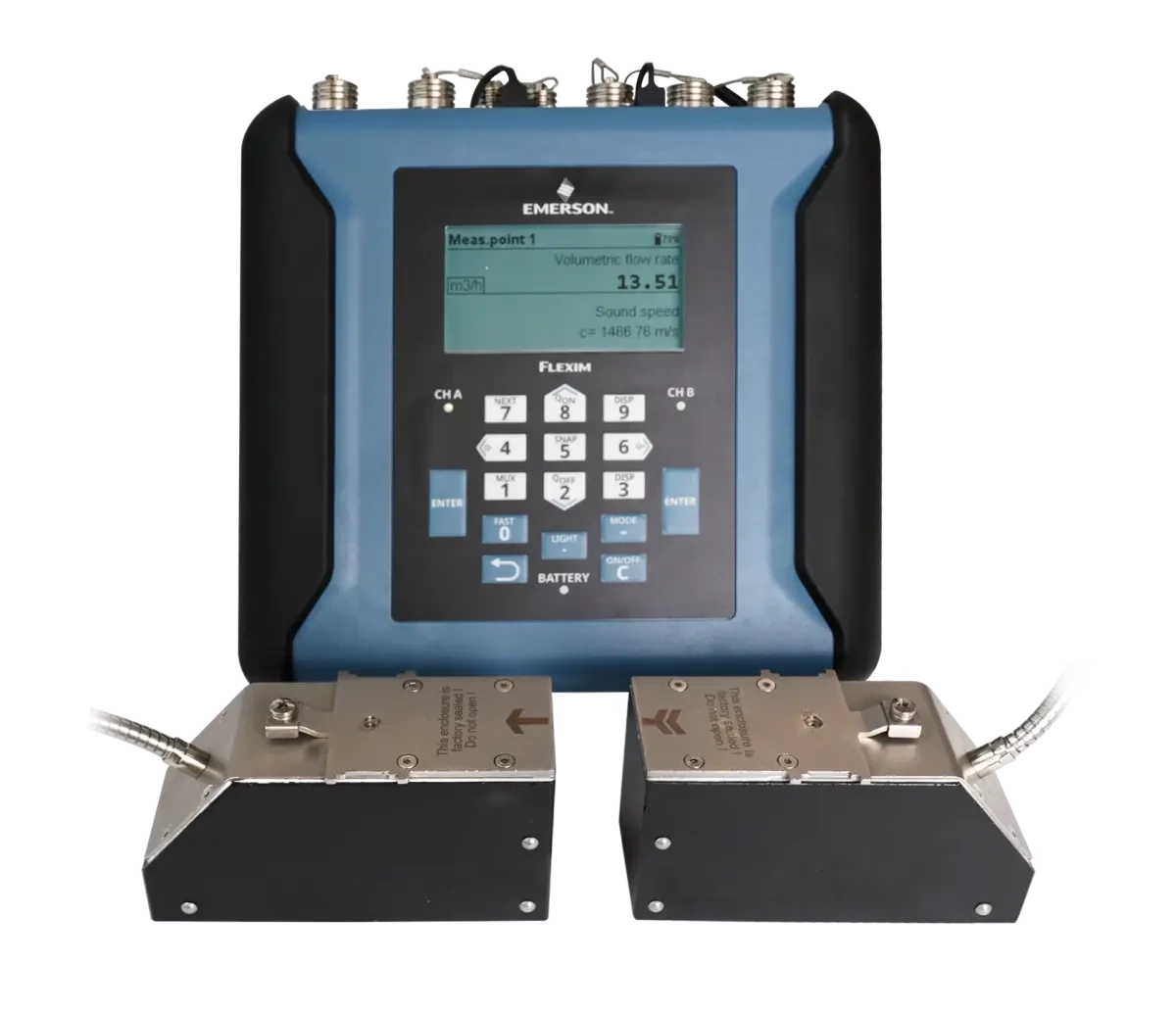

FLUXUS G631

Przenośny miernik przepływu i energii w jednym urządzeniu

FLUXUS G631 należy do rodziny rozwiązań umożliwiających pomiary przepływu oraz bilansowanie energii dla gazów, cieczy i pary. Dodatkowa funkcja Dynamic Gas Meter pozwala określać parametry gazu, w tym jego gęstość i współczynnik ściśliwości. Dzięki temu możliwe jest prowadzenie bardziej zaawansowanych analiz energetycznych oraz dokładniejsze rozliczanie mediów technologicznych.

  • identyfikacja strat sprężonego powietrza
  • optymalizacja zużycia mediów energetycznych
  • weryfikacja pracy istniejących przepływomierzy
  • wsparcie działań związanych z efektywnością energetyczną
  • ograniczanie kosztów operacyjnych zakładu

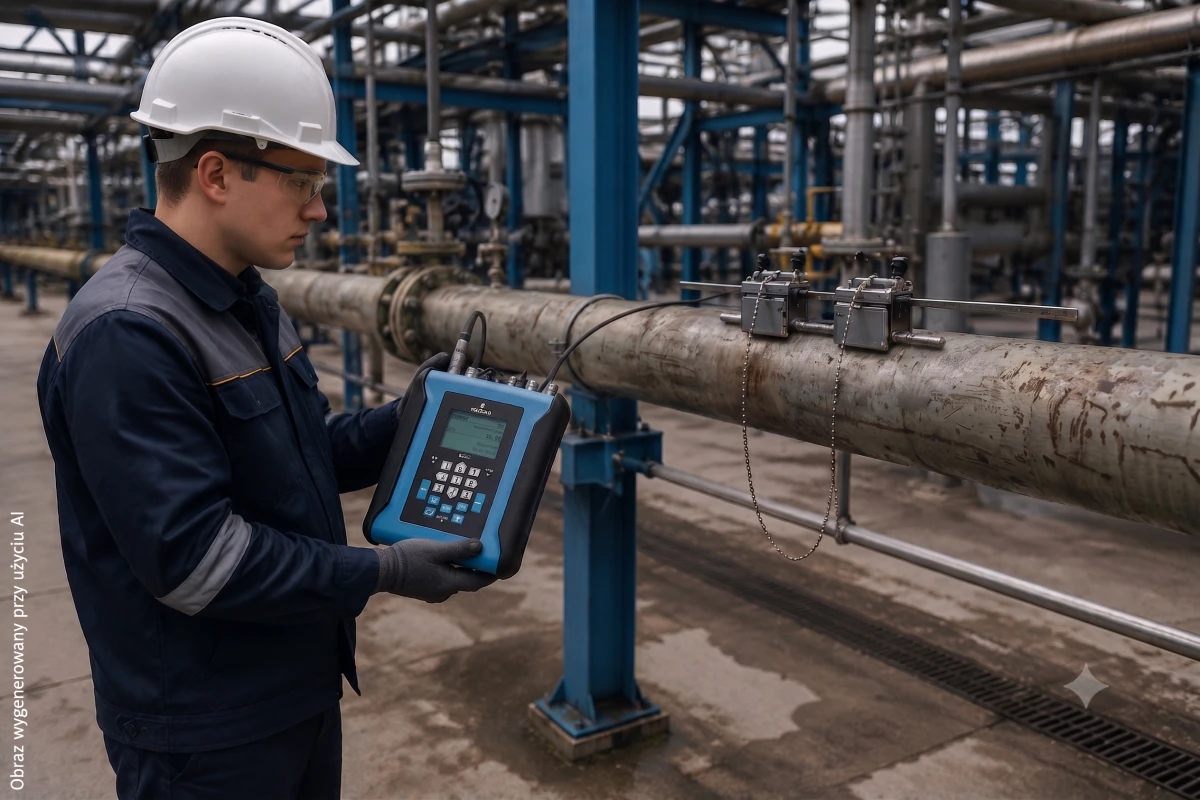

Przenośny miernik przepływu i energii gazów FLUXUS G641

Kluczowe parametry techniczne FLUXUS G631

  • technologia pomiarowa: Transit-Time Ultrasonic Flow Measurement
  • montaż clamp-on na zewnętrznej powierzchni rurociągu
  • pomiar praktycznie wszystkich gazów (nie w strefie Ex)
  • pomiar dwukierunkowy
  • pomiar przepływu roboczego i normalizowanego
  • pomiar gazów od ciśnienia 3 barg
  • funkcja Dynamic Gas Meter - automatyczne obliczanie właściwości gazu
  • funkcja NoiseTrek - stabilizacja pomiaru dla mediów zawierających zanieczyszczenia i generujących zakłócenia akustyczne
  • Flow Disturbance Correction - korekcja zaburzeń przepływu
  • zaawansowana diagnostyka jakości pomiaru
  • do 24 godzin pracy na baterii
  • do 80 dni pracy w trybie oszczędzania energii

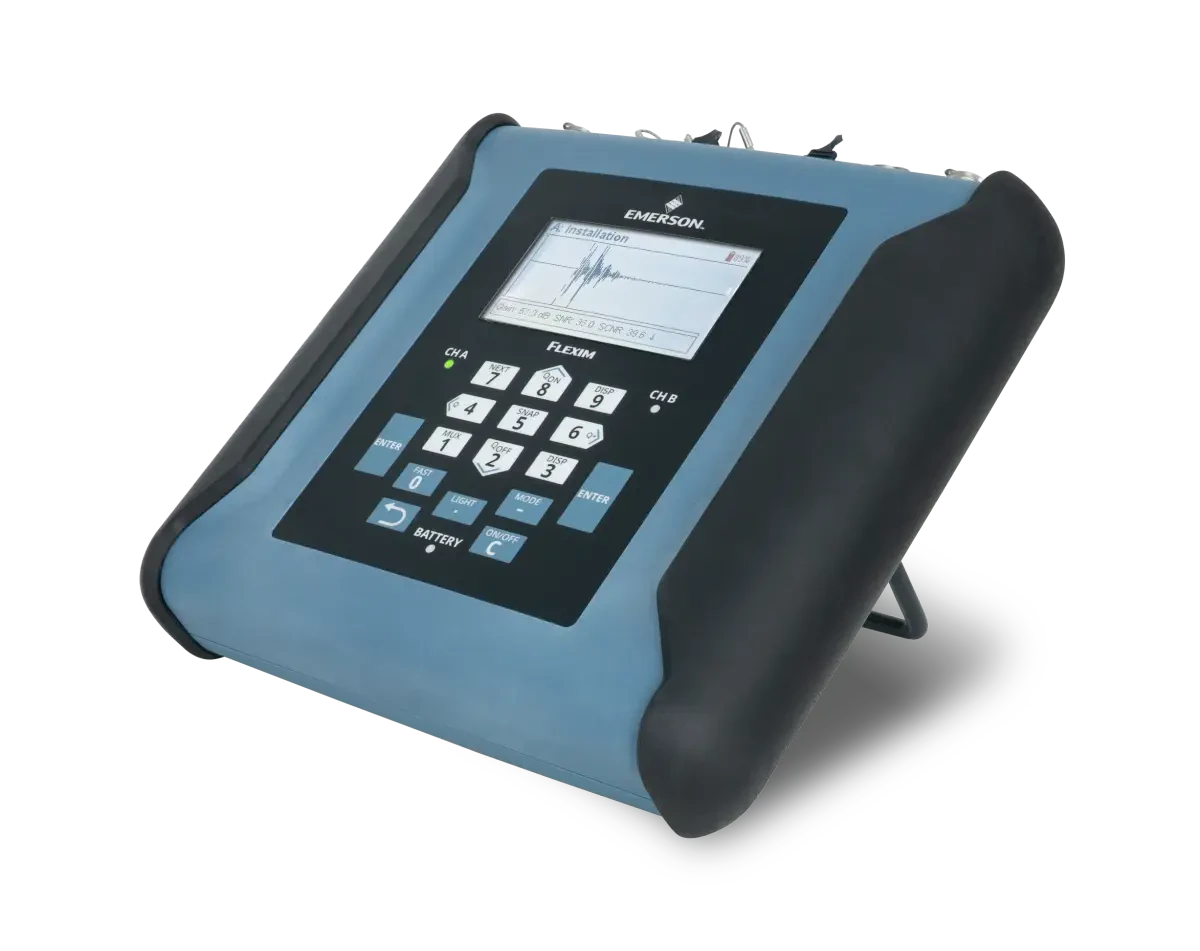

przenośny miernik przepływu i energii FLUXUS G631

Wykorzystanie przepływomierza FLUXUS G631 w przemyśle

Przenośny przepływomierz ultradźwiękowy do gazów FLUXUS G631 znajduje zastosowanie w pomiarach okresowych, audytach energetycznych, diagnostyce instalacji oraz weryfikacji istniejących punktów pomiarowych:

  • instalacjach sprężonego powietrza,
  • systemach HVAC,
  • układach chłodniczych,
  • energetyce przemysłowej,
  • przemyśle chemicznym i petrochemicznym,
  • gospodarce gazami technicznymi,
  • audytach energetycznych,
  • diagnostyce istniejących układów pomiarowych,
  • analizie wydajności procesów technologicznych.

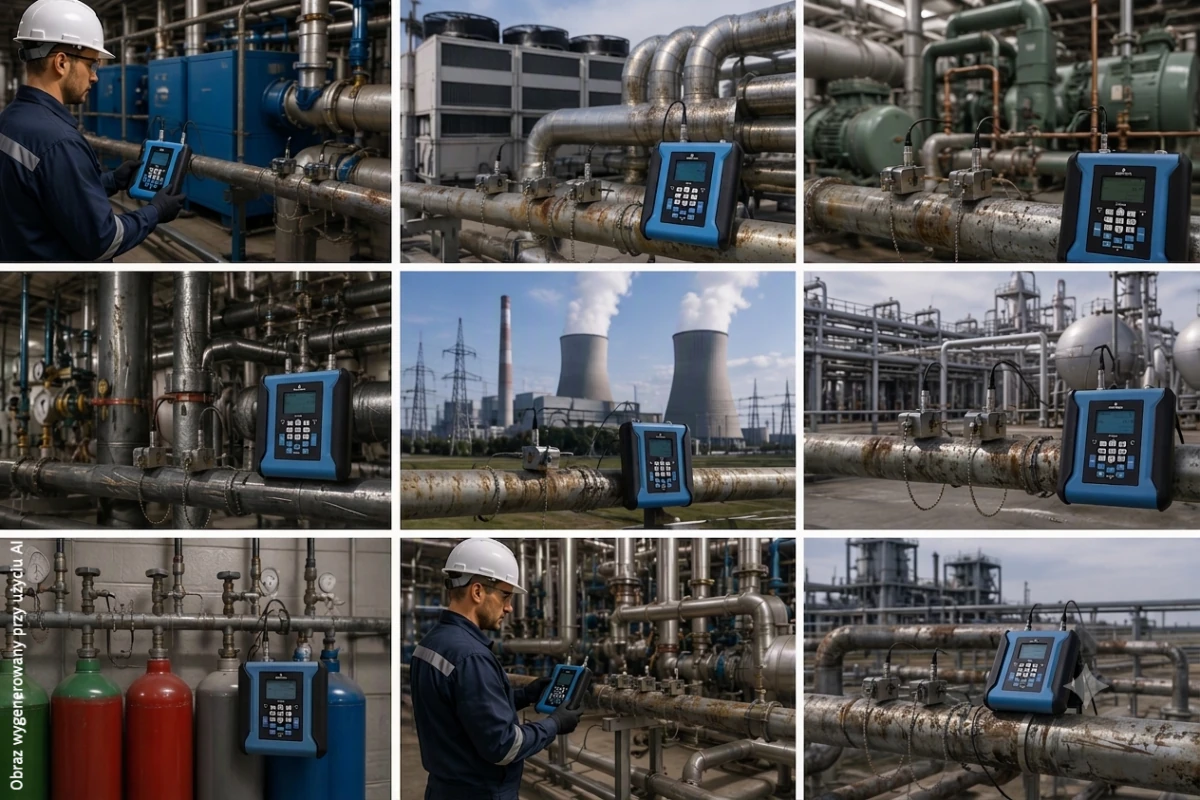

Zastosowania przepływomierza ultradźwiękowego clamp-on FLUXUS G631

Konsultacja techniczna i dokumentacja

W celu doboru odpowiedniej konfiguracji przepływomierza FLUXUS G631 oraz oceny możliwości pomiarowych dla konkretnej aplikacji procesowej zapraszamy do kontaktu z naszymi inżynierami. Zachęcamy także do pobrania specyfikacji technicznej.

Parametry

Wielkość mierzonaprzepływ objętościowy
przepływ
prędkość przepływu
przepływ masowy
energia
Montażprzenośny
Odcinki proste10 x DN przed i 5 x DN za
Temperatura medium-40 ... 200°C
Pomiarbezinwazyjny
Stopień ochronyIP65
IP67
DokładnośćLepsza niż 1 - 3%
Lepsza niż 0,5% (przy kalibracji obiektowej)
Typ wyjściaanalogowe
częstotliwościowe
binarne
Średnica nominalna7 ... 1600 mm
Zasilanie100 ... 240 V AC
bateryjne
KomunikacjaModbus RTU
USB
ProducentEmerson Flexim
