Przetworniki prędkości powietrza - anemometry
Przetwornik prędkości powietrza AVS701
Kod produktu: AVS701

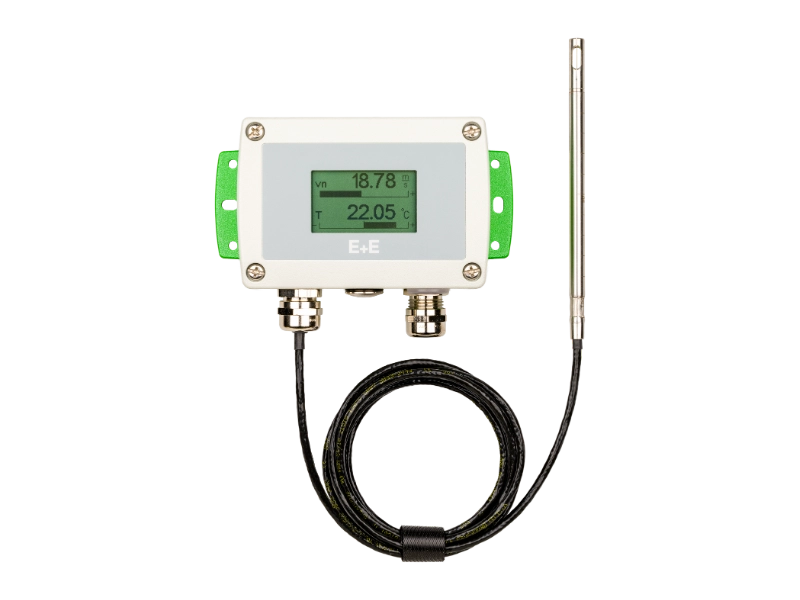

Czujnik prędkości powietrza AVS701 to nowa generacja precyzyjnych przetworników prędkości powietrza. AVS701 występuje w wersji kanałowej oraz z odseparowaną sondą również sondą ciśnieniową (z kompensacją zmian ciśnienia). Czujnik prędkości powietrza AVS701 charakteryzuje się wysoką precyzją pomiaru. Zakres pomiarowy został podzielony na 3 podzakresy:
- niewielkich ruchów laminarnych 0...2 [m/s]
- zakres podstawowy 0...15 [m/s]
- zakres wyższych prędkości 0...40 [m/s]
Czujnik prędkości powietrza AVS701
Czujnik prędkości powietrza AVS701 to nowa linia precyzyjnych urządzeń pomiaru prędkości powietrza firmy E+E Elektronik. Zastępuje ona oferowany do tej pory model EE75 wprowadzając szereg udoskonaleń:
- większa precyzja pomiaru,
- zwiększona do 140°C maksymalna temperatura medium,
- zwiększony podstawowy zakres prędkości z 10 m/s na 15 m/s,
- zwiększona odporność konstrukcji na uszkodzenia mechaniczne, a czujnika na procesy sterylizacyjne H2O2,
- nowy typ obudowy, wyświetlacz z informacją graficzną, diagnostyczne diody LED,
- kompensacja zmian ciśnienia on-line przetwornikiem ciśnienia,
- narzędzia do pozycjonowania przetwornika w kanale,
- łatwa konfiguracja urządzenia przewodem USB-C,
- przekaźniki alarmowe do sterowania układem.
Główne cechy nowej wersji czujnika prędkości powietrza
Wprowadzając nową wersję produktu, szanująca się firma nie ogranicza się jedynie do zmiany koloru obudowy czy zmiany oznaczenia. Prawdziwy postęp następuje wtedy, gdy nowy produkt wyróżnia udoskonalenie głównej jego funkcji, a inne ciekawe dodatki czy rozwiązania są jedynie uzupełnieniem. Czujnik prędkości powietrza AVS701 wyróżnia przede wszystkim nowy element pomiarowy - dokładniejszy, odporny na wyższą temperaturę (do 140°C) oraz obudowany metalową osłoną.

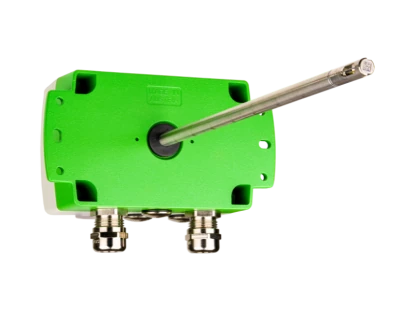

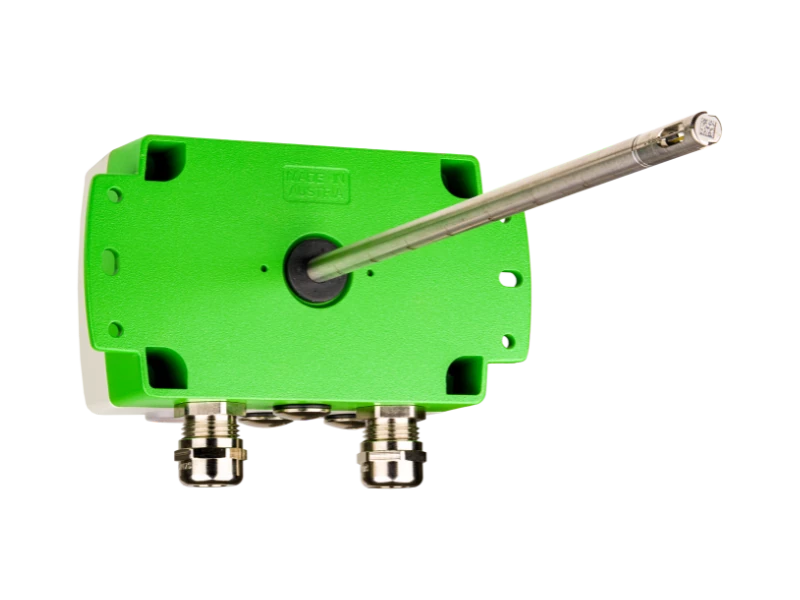

Cienkowarstwowy sensor zbudowany jest na płycie ceramicznej (trwalszej niż szklana), powleczonej powłoką, która chroni go przed procesami sterylizacji z użyciem H2O2. W przetworniku EE75 końcówka sondy wykonana była z poliwęglanu i często ulegała uszkodzeniom. Czujnik prędkości powietrza AVS701 posiada metalową osłonę, która chroni przed uszkodzeniami mechanicznymi. Nowy sensor pomiarowy cechuje też większa dokładność pomiaru oraz zakres do 15 m/s. Czynnikiem zwiększającym dokładność pomiaru są także: właściwe pozycjonowanie sensora względem przepływu oraz jego kierunkowość. Właściwe oznaczenia na obudowie wersji kanałowej czy klucz pozycjonujący dla sondy odseparowanej wpływają korzystnie na właściwe i precyzyjne pomiary.
Nowa obudowa - prostota i łatwość instalacji czujnika prędkości powietrza AVS701

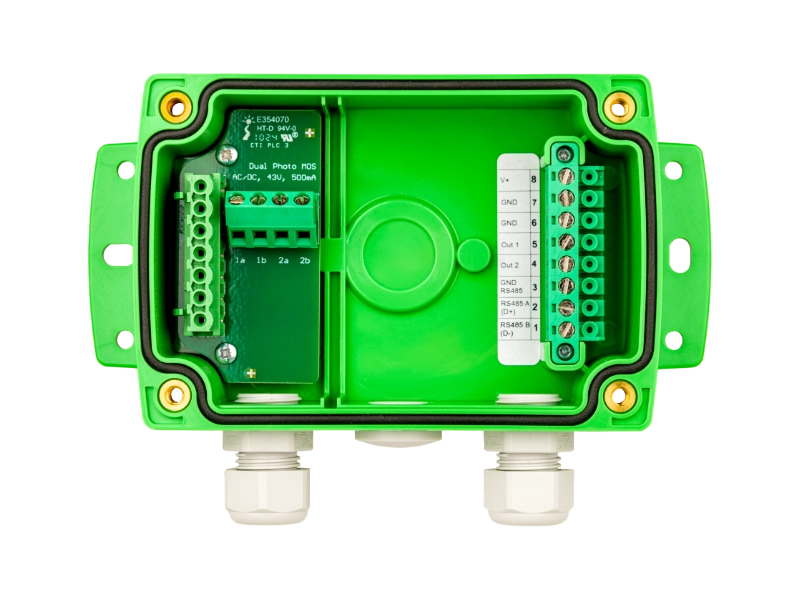

Najbardziej widoczną zmianą czujnika prędkości powietrza AVS701 jest nowa obudowa. Jednak nie o kolory chodzi, a o jej funkcjonalność. Zastosowano w niej modułową koncepcję znaną z przetworników wilgotności, w której w dolnej części znajduje się listwa zaciskowa, a górna część mieści przetwornik oraz podłączenie sondy. W przetworniku EE75 (starszym) należało zwracać uwagę, by nie doszło do zamiany części pomiędzy przetwornikami. To znacząco wpłynęłoby na pogorszenie dokładności pomiaru. W czujniku prędkości powietrza AVS701 nie ma takiego ryzyka. Wygoda podłączeń elektrycznych jest tu zdecydowanie większa, a ryzyko uszkodzenia elektroniki przy operacjach manualnych praktycznie wykluczone do zera. Zwrócono także uwagę, by łatwo było zamienić EE75 na nowy model, więc otwory montażowe znajdują się w tych samych miejscach. Czujnik prędkości powietrza AVS701 może posiadać dodatkowo przekaźniki alarmowe do sterowania układem.
Czujnik prędkości powietrza AVS701 - inne przydatne funkcje

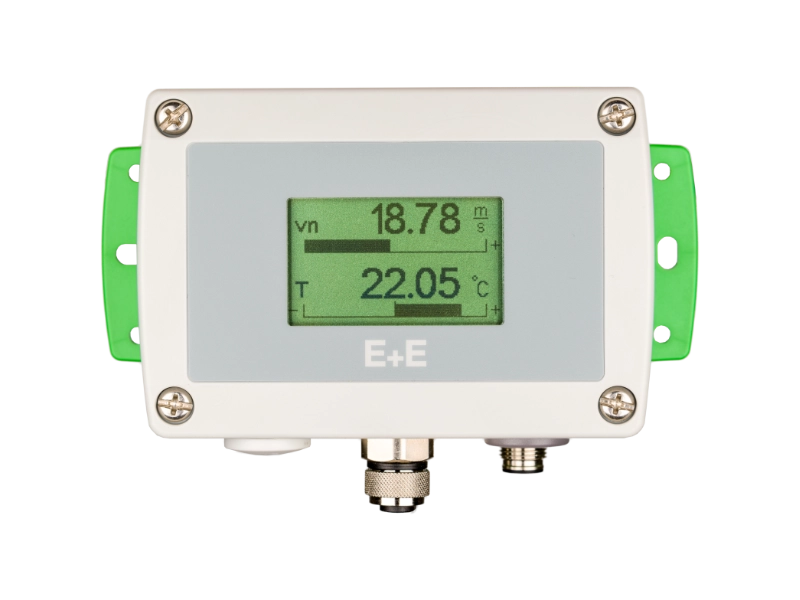

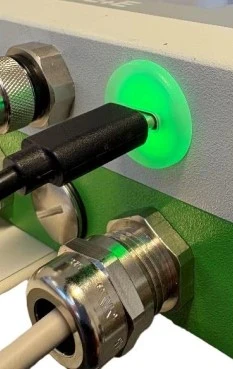

Czujnik prędkości powietrza AVS701 to także nowy wyświetlacz LCD z graficzną prezentacją pomiaru w postaci bargrafu. Złącze USB dostępne jest z zewnątrz obudowy do łatwego podłączenia przewodu konfiguracyjnego. Przetwornik posiada także diody diagnostyczne w kolorach zielony/żółty/czerwony, sygnalizujące poprawną pracę / drobne problemy / uszkodzenia. Obudowa może być wykonana z poliwęglanu lub stopu aluminium.
Czy ciśnienie ma wpływ na pomiar?
Odpowiedź jest jednoznaczna - tak i to istotny. Dlatego w aplikacjach, w których ciśnienie procesowe jest znacząco wyższe od atmosferycznego, konieczna jest kompensacja zmian ciśnienia. W przetworniku EE75 parametr ciśnienia wprowadzany był na stałe poprzez oprogramowanie konfiguracyjne. Czujnik prędkości powietrza AVS701 posiada wejście do podłączenia przetwornika ciśnienia. Zmiany ciśnienia w aplikacji śledzone są na bieżąco, a korekty wprowadzane online do wyniku pomiaru prędkości.
Parametry
| Medium | gazy/powietrze |
| Wielkość mierzona | prędkość powietrza przepływ powietrza temperatura powietrza |
| Zakres pomiarowy | 0 ... 2 m/s 0 ... 15 m/s 0 ... 40 m/s |
| Temperatura pracy | -40 ... 140°C |
| Sygnał wyjściowy | 0 ... 10 V 4 ... 20 mA |
| Montaż | kanałowy naścienny oddalona sonda oddalona sonda ciśnieniowa |
| Wyświetlacz | brak LCD z podświetlaniem |
| Producent | E+E Elektronik |
