Sygnalizatory przepływu

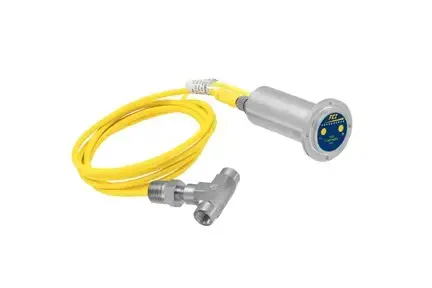

Termiczne sygnalizatory przepływu serii FS10A
Czujnik przepływu FS10A to sygnalizator, który wykorzystuje sprawdzoną i opracowaną przez FCI technologię pomiaru przepływu opartą na dyspersji termicznej. Czujnik charakteryzuje się krótkim czasem reakcji i wysoką powtarzalnością. Można go łatwo zainstalować w standardowym trójniku rurowym lub w bloku modułowym SP76.
Termiczny czujnik FCI dla małych przepływów
Sygnalizator przepływu FS10A wykorzystuje sprawdzoną i opracowaną przez FCI technologię pomiaru przepływu opartą na dyspersji termicznej. Dzięki temu, czujnik przepływu charakteryzuje się niezwykle wysoką czułością i powtarzalnością urządzenia. Części zwilżane wykonane są z odpornej na korozję stali nierdzewnej 316L, natomiast sensory (końcówki sondy) ze stopu Hastelloy-C. Jako opcja, oferowany jest także element czujnikowy (sonda z sensorami) wykonany w całości ze stopu Hastelloy-C. Element czujnikowy nie posiada części ruchomych, które mogłyby ulec zanieczyszczeniu, zatkaniu lub wymagałyby konserwacji, co gwarantuje niezawodność i umożliwia zmniejszenie kosztów utrzymania. Czujnik nie posiada stref martwych, wgłębień i otworów, dzięki czemu pomaga zachować integralność próbek i skraca czas ich pobierania.
Funkcje i cechy sygnalizatora przepływu FS10
- do gazów i cieczy
- możliwość zamontowania w trójnikach lub systemach SP76 (NeSSI) (wymaga tylko jednego bloku SP76)
- doskonałe wykrywanie niskiego przepływu
- jedna konfiguracja nadaje się do wszystkich zakresów przepływu, zakresowość 100:1
- prosta konfiuracja w terenie, za pomocą przycisków
- ukad diod sygnalizujący prędkość przepływu i osiągnięcie wartości wyzwalającej przełącznika
- szeoki asortyment wyjść – przekaźnik lub otwarty kolektor, wyjście analogowe 4-20 mA , wejście/wyjście szeregowe RS232C
- brak ruchomych części, brak możliwości zapchania
- prosta instalacja
- ekonomiczne rozwiązanie dla użytkowników końcowych i integratorów systemów
Parametry
| Medium | ciecze gazy/powietrze |
| Ciśnienie | do 41 bar |
| Typ wyjścia | przekaźnikowe PNP NO/NC 4 ... 20 mA liniowe |
| Przyłącze procesowe | gwintowe |
| Temperatura medium | -40 ... 260°C |
| Zasilanie | 24 V DC |
| Dopuszczenia | CE |
| Producent | FCI |
