Czujniki temperatury do klimatyzacji i wentylacji

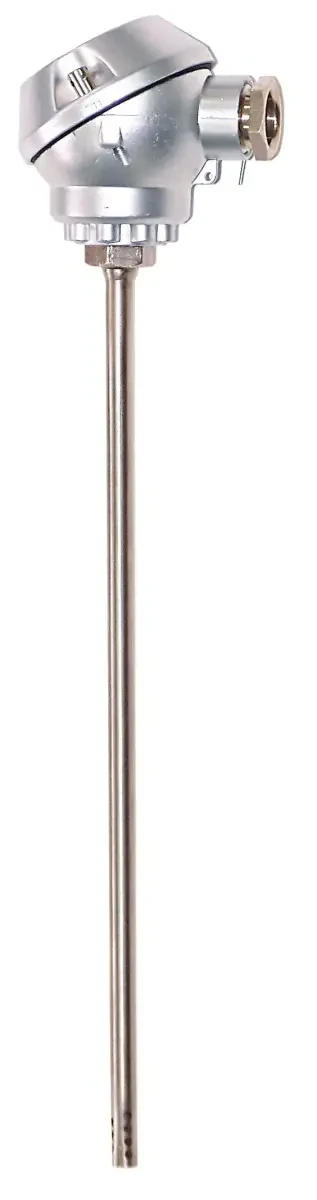

Czujnik temperatury głowicowy FK0
Kod produktu: Czujnik głowicowy FK0
Głowicowy czujnik temperatury FK0 przeznaczony jest do pomiaru temperatury powietrza, gazów w kanałach wentylacyjnych, piecach piekarniczych itp.
- Długość osłony: 50 mm, 100 mm, 200 mm, 150 mm
- Obwód pomiarowy: 2, 3 i 4 - przewodowy
- Średnica osłony: 6 mm
- Zakres pomiarowy temperatury: -200 ... 500°C, -40 ... 510°C
Zalety stosowania czujnika temperatury głowicowego FK0
Element przetwarzający, czujnika temperatury, znajduje się w ażurowej osłonie czujnika temperatury. Element przetwarzający czujnika chroni go przed urazami mechanicznymi i jednocześnie zapewniającej dobre własności dynamiczne (dla TC spoina wyeksponowana — SE). Czujnik temperatury wyposażony jest w głowicę przyłączeniową aluminiową typu NA. Mocowanie czujnika temperatury przy pomocy uchwytu przesuwnego typu IT-UG. Czujnik temperatury FK0 z przetwornikiem 4 ... 20 mA w głowicy.
Parametry
| Spoina pomiarowa (dla TC) | SE - spoina wyeksponowana |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xNi100 termoelement podwójny (TC) NiCr-NiAl (2xK) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement (TC) Fe-CuNi (J) termoelement (TC) NiCr-NiAl (K) termorezystor (RTD) Ni100 termorezystor (RTD) Pt500 termorezystor (RTD) Pt1000 termorezystor podwójny (RTD) 2xPt500 |
| Średnica osłony | 6mm |
| Długość osłony | 50mm 100mm 200mm 150mm |
| Przetwornik temperatury | APAQ-HRF inny TxIsoBlock TxBlock ProfIPAQ-H MESO-H IPAQ-Hplus IPAQ-H MinIPAQ-HLP APAQ-3HPT IPAQ-C201 APAQ-HCF brak |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Sygnał wyjściowy | 0 ... 10 V 4 ... 20 mA sygnał pasywny temperatury z czujnika RTD |
| Medium | gazy/powietrze |
| Zakres pomiarowy temperatury | -200 ... 500 °C -40 ... 510 °C |
| Wielkość mierzona | temperatura powietrza |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
