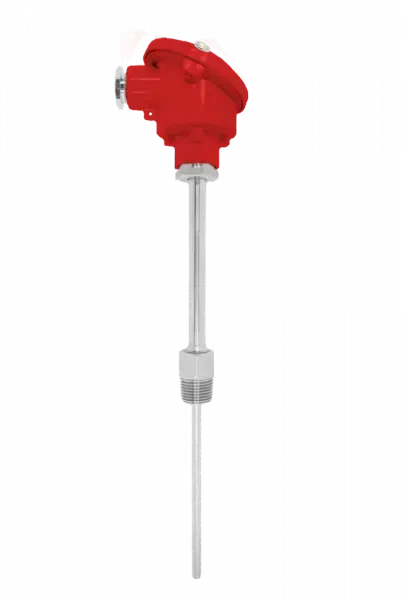

Czujnik temperatury głowicowy FA6
Głowicowy czujnik temperatury FA6 nie posiada własnej osłony procesowej, wyposażony jest w króciec gwintowany umożliwiający jego montaż w osłonie znajdującej się na obiekcie. Odpowiednio dopasowana osłona wymiennego wkładu pomiarowego czujnika temperatury decyduje o zastosowaniu wyrobu do danej aplikacji.
- Długość osłony: 100 mm, 160 mm, 250 mm, 400 mm i inne
- Materiał osłony: stal kwasoodporna 1.4541
- Zakres pomiarowy temperatury: -200 ... 600°C, -40 ... 600°C
Zastosowania czujnika temperatury głowicowego FA6
Czujnik temperatury bez osłony procesowej, wyposażony jest w króciec gwintowany umożliwiający jego montaż w osłonie znajdującej się na obiekcie. Odpowiednio dopasowana osłona wymiennego wkładu pomiarowego czujnika temperatury decyduje o zastosowaniu wyrobu do danej aplikacji.
W głowicy przyłączeniowej istnieje możliwość zainstalowania przetwornika temperatury w podstawowych wersjach (4 ... 20 mA, 0 ... 10 V), jak i z protokołami komunikacyjnymi HART, PROFIBUS. Montaż przetworników temperatury odbywa się bezpośrednio na wkładzie pomiarowym (w miejsce kostki zaciskowej) lub w podwyższonej pokrywie głowicy (rozwiązanie to daje możliwość montażu dwóch przetworników).
Zasady stosowania lokalnego wyświetlacza czujnika temperatury FA6
Czujnik temperatury może być wyposażomy w głowicę przyłączeniową, która umożliwia zastosowanie lokalnego wyświetlacza LED. Wyświetlacz przetwornika temperatury pracuje w pętli prądowej 4 ... 20 mA. Wersja przetwornika temperatury umożliwia odczyt temperatury oraz transmisję analogowego sygnału prądowego.
Wykonanie niekatalogowe czujnika temperatury FA6
W zależności od potrzeb istnieje możliwość zmiany długości zanurzeniowej, gwintu przyłącza procesowego, kształtu i materiału osłony, typu głowicy oraz parametrów wkładu pomiarowego.
Parametry
| Zakres pomiarowy temperatury | -200 ... 600 °C -40 ... 600 °C |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xNi100 termoelement podwójny (TC) NiCr-NiAl (2xK) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement (TC) Fe-CuNi (J) termoelement (TC) NiCr-NiAl (K) termorezystor (RTD) Ni100 termorezystor (RTD) Pt500 termorezystor (RTD) Pt1000 termorezystor podwójny (RTD) 2xPt500 |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Długość osłony | 100mm 400mm inna 300mm 205mm 155mm |
| Gwint | 1/2" NPT G1/2" M20x1,5 |
| Materiał osłony | stal żaroodporna 1.4841 |
| Przetwornik temperatury | APAQ-C130 IPAQ-C202 IPAQ-C330 IPAQ-C520 IPAQ-C530 |
