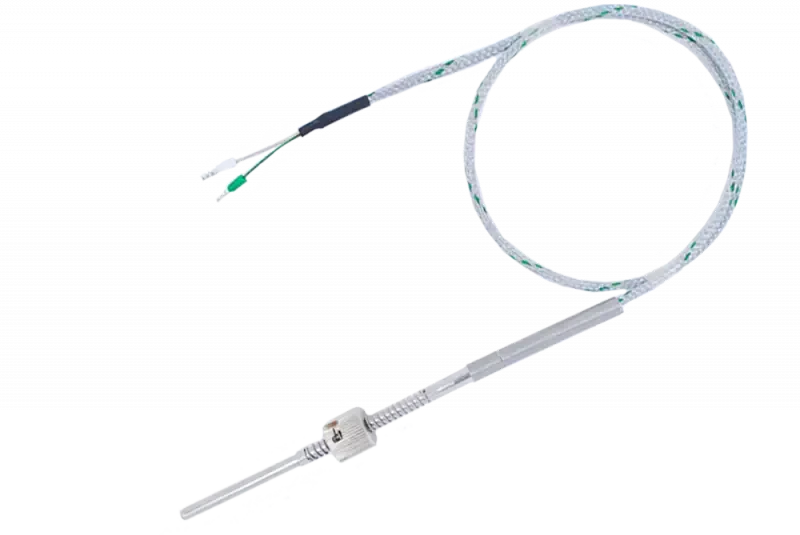

Przewodowy czujnik temperatury CH7
Kod produktu: Przewodowy czujnik temperatury CH7
Przewodowy czujnik CH7 do pomiaru temperatury w ruchomych lub wymiennych części maszyn i urządzeń (m.in. form wtryskowych). Końcówka pomiarowa wykonana z elementu płaszczowego odpornego na drgania.
- Długość przewodu: 1,5 m, 2 m, 3 m, inne na zamówienie
- Materiał osłony: stal kwasoodporna 1.4541, INCONEL 600
- Zakres pomiarowy temperatury: -50 ... 400°C
Zastosowanie przewodowego czujnik temperatury CH7
Czujnik temperatury przewodowy CH7 wyposażony jest w króciec z uchwytem bagnetowym przeznaczonym do wkręcania w element, którego temperaturę mierzymy. Przewodowy czujnik temperatury wyposażony jest w sprężynę osłaniającą elastyczny przewód przyłączeniowy z nasadką stanowiącą część uchwytu bagnetowego. Umożliwia to łatwe i szybkie mocowanie czujnika przewodowego w gnieździe pomiarowym oraz regulację głębokości zanurzenia czujnika. Zastosowanie elementu płaszczowego w członie pomiarowym podnosi odporność czujnika na wibracje.
Parametry
| Zakres pomiarowy temperatury | -40 ... 400 °C -50 ... 400°C |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor (RTD) Pt1000 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) |
| Dokładność | klasa B (dla RTD) klasa 2 (dla TC) |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) |
| Materiał osłony | stal kwasoodporna 1.4541 INCONEL 600 |
| Gwint | M6x1 M8x1 M10x1 M12x1,5 M14x1,5 M12x1 |
| Długość przewodu | 2 m 3 m inne na zamówienie 1,5 m |
