Czujniki temperatury przewodowe

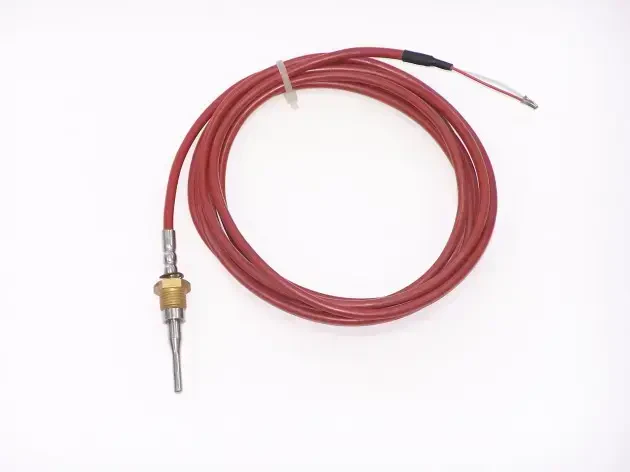

Przewodowy czujnik temperatury CE2
Kod produktu: Przewodowy czujnik temperatury CE2
Przewodowy czujnik temperatury CE2 stosowany jest głównie do montowania w rurociągach ciepłowniczych jako człon pomiaru temperatury w układach pomiaru i rozliczania energii cieplnej.
- Długość osłony: 26 mm
- Materiał osłony: stal kwasoodporna 1.4541
- Średnica osłony: 3,3 mm
- Zakres pomiarowy temperatury: -50 ... 180°C, 0 ... 180°C
Zalety stosowania przewodowego czujnika temperatury CE2
Przewodowy czujnik temperatury CE2 posiada niewielkie gabaryty i dobre własności dynamiczne, które pozwalają na ich stosowanie przy pomiarze temperatury mediów ciekłych i gazowych w instalacjach c.o. i laboratoriach.
Czujnik jest przewidziany do montażu w specjalnych gniazdach zaworów kulowych.
Budowa czujnika temperatury CE2 i jego możliwości
- szybką wymianę w przypadku uszkodzenia
- stosowanie bez dodatkowej osłony zewnętrznej
- pominięcie błędu pomiaru wskutek odprowadzania ciepła
- uzyskanie bardzo krótkiego czasu odpowiedzi.
Czujniki mogą być dostarczane w parach, których różnice charakterystyk spełniają wymagania GUM. Graniczny błąd pary czujników spełnia wymagania podane w zaleceniu OIML R75 dla klasy 5 ciepłomierzy.
Para czujników posiada znak RPT 98 174 nadany Decyzją Prezesa GUM dla zakresu temperatur 0... +180°C.
Parametry
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) |
| Gwint | M10x1 |
| Materiał osłony | stal kwasoodporna 1.4541 |
| Długość osłony | 26mm |
| Średnica osłony | 3,3mm |
| Medium | materiały sypkie para wodna ciecze gazy/powietrze |
| Zakres pomiarowy temperatury | -50 ... 180 °C 0 ... 180 °C |
| Długość przewodu | 2 m 3 m inne na zamówienie 1,5 m |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor (RTD) Pt1000 termorezystor (RTD) Pt500 |
