Czujniki temperatury głowicowe

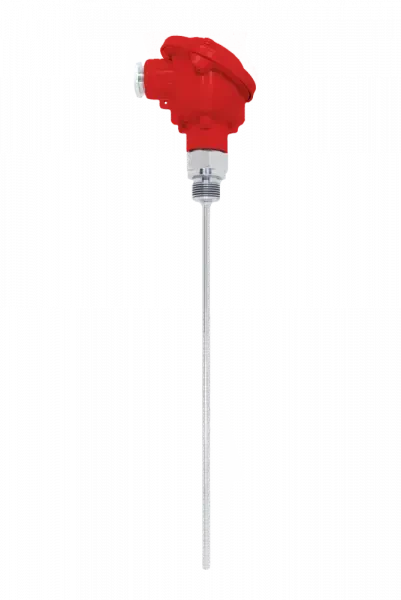

Czujnik temperatury głowicowy FH0
Kod produktu: Czujnik głowicowy FH0
Czujnik temperatury głowicowy FH0 z wymiennym wkładem pomiarowym IT-WP0. Czujnik wyposażone jest w głowicę przyłączeniową aluminiową typu BA. Mocowanie czujnika FH0 przy pomocy gwintowanego króćca spawanego z osłoną.
- Długość osłony: 100 mm, 160 mm, 250 mm, 400 mm i inna
- Średnica osłony: 6, 9 mm
- Materiał osłony: stal kwasoodporna 1.4541
- Przetwornik temperatury: APAQ-C130, IPAQ-C202, APAQ-3HPT, MinIPAQ-HLP, IPAQ-C330, IPAQ-C520, IPAQ-C530
Zastosowanie czujników temperatury serii FH0
Czujnik temperatury FH0 przeznaczony jest do pomiaru temperatury cieczy oraz gazów i stosowany w przemysłowych rurociągach i zbiornikach ciśnieniowych. Czujnik temperatury tej serii wykonane są w wersji iskrobezpiecznej. Czujniki FH0 tej serii stosowane w instalacjach, gdzie wymagana jest cecha ExiaIICT6.
Czujniki temperatury te mają aluminiową głowicę przyłączeniową typu BA. Osłona czujnika wykonana ze stali 1.4541 (1H18N9T) o średnicy d [mm] = Ø9x1. FH0 wyposażone w wymienny wkład pomiarowy IT-WP0 oraz. Czujnik ten mocowany jest przy pomocy gwintowanego króćca spawanego z osłoną.
Właściwości czujników temperatury FH0
Czujniki temperatury te mają zakres pomiarowy od -200 do +150°C dla wersji Pt100 oraz od -40 do +150°C dla wersji J i K.
Element pomiarowy czujnika temperatury
- termorezystor (RTD): Pt100, Pt1000, Pt500, Ni100
- termoelement (TC): NiCr-NiAl (K), Fe-CuNi (J),
- termoelement podwójny (TC): Fe-CuNi (2xJ), NiCr-NiAl (2xK)
- termorezystor podwójny (RTD): 2xNi100, 2xPt100, 2xPt1000, 2xPt500
Spoina pomiarowa (dla TC):
- SO — spoina odizolowana od osłony
- SP — spoina zwarta z osłoną (uziemiona)
- SOA — spoina podwójna odizolowana od osłony, zwarte ze sobą
- SOB — spoina podwójna odizolowana od osłony i między sobą
Parametry
| Przetwornik temperatury | APAQ-HRF inny TxIsoBlock TxBlock ProfIPAQ-H MESO-H IPAQ-H MinIPAQ-HLP APAQ-3HPT IPAQ-C201 APAQ-HCF brak |
| Dokładność | klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
| Materiał osłony | stal kwasoodporna 1.4541 stal kwasoodporna 1.4571 |
| Zakres pomiarowy temperatury | -200 ... 150 °C -40 ... 150 °C |
| Obwód pomiarowy | 2 - przewodowy 3 - przewodowy 4 – przewodowy |
| Gwint | G1/2" M20x1,5 inny |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xNi100 termoelement podwójny (TC) NiCr-NiAl (2xK) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement (TC) Fe-CuNi (J) termoelement (TC) NiCr-NiAl (K) termorezystor (RTD) Ni100 termorezystor (RTD) Pt500 termorezystor (RTD) Pt1000 termorezystor podwójny (RTD) 2xPt500 |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
| Średnica osłony | 9mm |
| Długość osłony | 100mm 160mm 250mm 400mm inna |
