Czujniki temperatury przewodowe

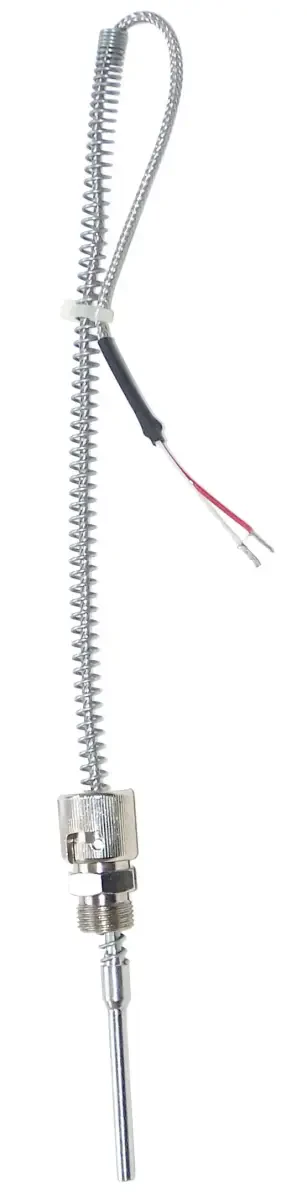

Przewodowy czujnik temperatury CB3
Kod produktu: Przewodowy czujnik temperatury CB3
Przewodowy czujnik temperatury CB3 wyposażony w króciec z uchwytem bagnetowym stosowany jest do pomiaru temperatury, głównie ruchomych lub wymiennych części maszyn i urządzeń (m.in. form wtryskowych).
- Długość przewodu: 1,5 m, 2 m, 3 m, inne na zamówienie
- Obwód pomiarowy: 2 - przewodowy
- Średnica osłony: 4 mm, 5 mm
- Zakres pomiarowy temperatury: -40 ... 250°C
Zastosowanie przewodowego czujnika temperatury CB3
Czujnik temperatury CB3 wyposażony jest w króciec z uchwytem bagnetowym przeznaczonym do wkręcania w element, którego temperaturę się mierzy. Czujnik temperatury CB3 posiada sprężynę osłaniającą elastyczny przewód przyłączeniowy, na której znajduje się nasadka stanowiąca drugą część uchwytu bagnetowego. Umożliwia to łatwe i szybkie mocowanie czujnika temperatury w gnieździe pomiarowym. Nasadkę czujnika przewodowego można przesuwać wzdłuż sprężyny uzyskując przez to zmianę głębokości zanurzenia czujnika temperatury.
Parametry
| Dokładność | klasa B (dla RTD) klasa 2 (dla TC) |
| Gwint | M12x1 |
| Zakres pomiarowy temperatury | -40 ... 250 °C |
| Długość przewodu | 2 m 3 m inne na zamówienie 1,5 m |
| Obwód pomiarowy | 2 - przewodowy |
| Element pomiarowy | termorezystor (RTD) Pt100 termorezystor (RTD) Pt1000 termorezystor (RTD) Pt500 termoelement (TC) Fe-CuNi (J) |
| Spoina pomiarowa (dla TC) | SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) |
| Średnica osłony | 4mm 5mm |
