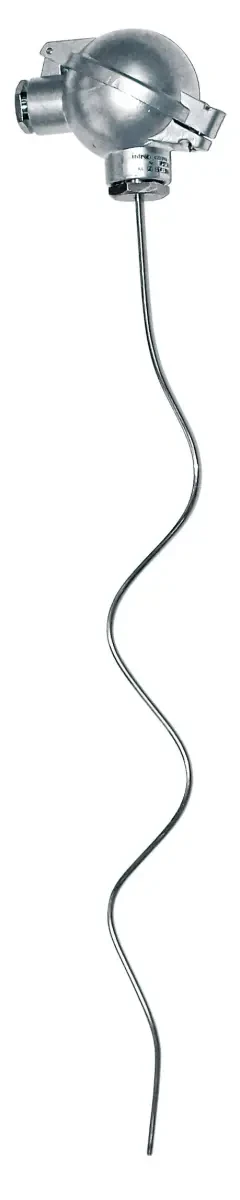

Płaszczowy czujnik temperatury BH5 (typ głowicowy) o wszechstronnym zastosowaniu. Duża odporność na wibracje, ciśnienie, agresywne środowisko.
Długość osłony |
100mm 200mm 400mm 700mm 1000mm inna 2000mm |
Dokładność |
klasa A (dla RTD) klasa B (dla RTD) klasa 1 (dla TC) klasa 2 (dla TC) |
Element pomiarowy |
termorezystor (RTD) Pt100 termorezystor (RTD) Pt1000 termorezystor (RTD) Pt500 termorezystor (RTD) Ni100 termoelement (TC) NiCr-NiAl (K) termoelement (TC) Fe-CuNi (J) termoelement (TC) Cu-CuNi (T) termoelement podwójny (TC) Cu-CuNi (2xT) termoelement podwójny (TC) Fe-CuNi (2xJ) termoelement podwójny (TC) NiCr-NiAl (2xK) termorezystor podwójny (RTD) 2xNi100 termorezystor podwójny (RTD) 2xPt100 termorezystor podwójny (RTD) 2xPt1000 termorezystor podwójny (RTD) 2xPt500 |
Materiał osłony |
stal kwasoodporna 1.4541 INCONEL 600 |
Obwód pomiarowy |
2 - przewodowy 3 - przewodowy 4 – przewodowy |
Przetwornik temperatury |
APAQ-HRF APAQ-HCF IPAQ-C201 APAQ-3HPT MinIPAQ-HLP IPAQ-H IPAQ-Hplus MESO-H ProfIPAQ-H TxBlock TxIsoBlock inny brak |
Spoina pomiarowa (dla TC) |
SO - spoina odizolowana od osłony SP - spoina zwarta z osłoną (uziemiona) SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą SOB - spoina podwójna odizolowana od osłony i między sobą |
Średnica osłony |
3mm 4,5mm 6mm 8mm |
Zakres pomiarowy temperatury |
-200 ... 550 °C -40 ... 1000 °C -40 ... 1200 °C -40 ... 400 °C -40 ... 700 °C -40 ... 900 °C |
Czujnik temperatury IT-BA1 lub IT-BA5 wyposażony w głowicę typu NA, IP 65. Końcówki elementu płaszczowego przykręcone do kostki zaciskowej. Zastosowanie czujnika temperatury jest wszestronne, wynikające ze specyficznych własności elementów płaszczowych. Duża odporność czujnika płaszczowego na wibracje, ciśnienie, agresywne środowisko.
