Stacje odwadniające

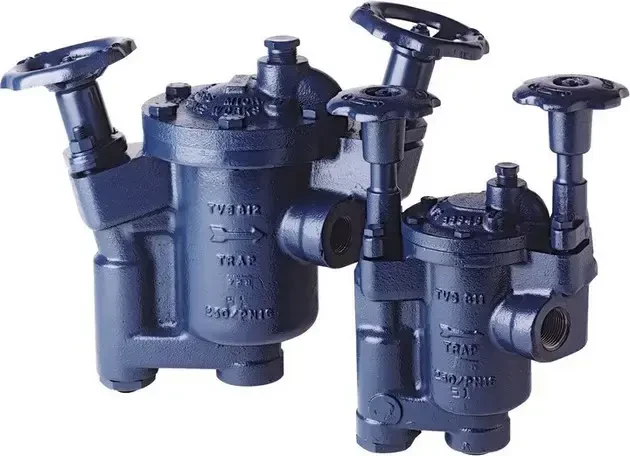

Odwadniacze dzwonowe serii TVS-800
Kod produktu: TVS
Stacje odwadniające TVS firmy Armstrong - światowego lidera na rynku odwadniaczy dzwonowych, sprawiają, iż instalacje parowe niegdyś długie i skomplikowane teraz stają się proste i bezproblemowe. Odwadniacze skracają one instalację dzięki zespolonym elementom – szczególnie odwadniacz dzwonowy wraz z dwoma lub więcej zaworami.
Zalety odwadniaczy dzwonowych serii TVS-800
Ta sama zasada u odwadniaczy dzwonowych serii TVS-800. Inne opakowanie. Teraz oszczędność energii oraz wiarygodność odwadniacza dzwonowego jest dostępna w nowym urządzeniu o wszechstronnym zastosowaniu.
Zyski jakie czerpiemy dzięki używaniu tego urządzenia są ogromne. Wydajne odprowadzanie kondensatu z właściwie każdego rodzaju urządzeń i systemów wykorzystujących parę. Rzeczą która pojawia się jako nowość są także zyski czerpane z użycia zaworu tłokowego w tym samym oszczędzającym powierzchnię urządzeniu.
Opcje serii TVS-800:
- wewnętrzny zawór zwrotny jest sprężynowy ze stali nierdzewnej i gwintowany bezpośrednio do wlotu odwadniacza lub wydłużonego kanału wlotowego posiadającego rurę łączącą na wierzchołku aby zabezpieczyć wszelkie przyłącza i pracę,
- termiczny zawór odpowietrzający w dzwonie posiada kontrolowany bimetalicznie pomocniczy otwór wentylacyjny służący do odpowietrzania dużych ilości powietrza przy rozruchu,
- wewnętrzny filtr jest zbudowany z siatki 20 x 20 z stali nierdzewnej,
- podłączenie próbne jest dostępne aby kontrolować odwadniacz,
- dolny zawór przepływowy dla dokładnego oczyszczania filtru z brudu i odpadów.
Parametry
| Aplikacja | instalacje parowe |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Medium | para wodna |
| Materiał korpusu | żeliwo |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT DN15 PN40 DN20 PN40 DN25 PN40 |
| Dopuszczenia | CE |
| Producent | Armstrong |
