Reduktory ciśnienia

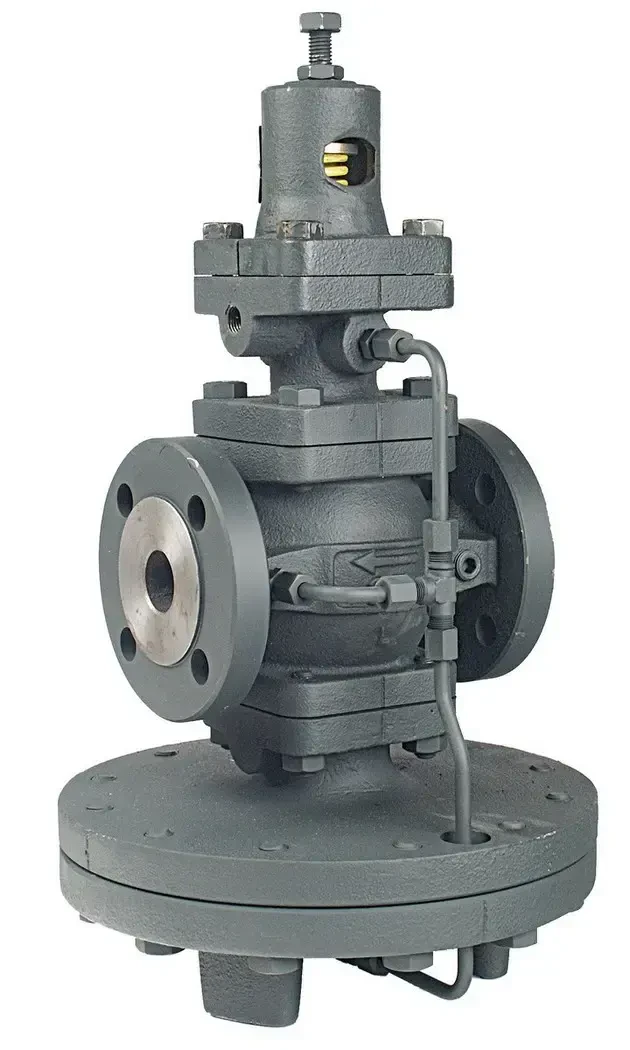

Reduktor ciśnienia GP-2000
Kod produktu: GP-2000
Reduktor ciśnienia bezpośredniego działania z wewnętrznym lub zewnętrznym zaworem pilotowym. Służy do utrzymywania stałego ciśnienia z dokładnością ±1% za zaworem. Dzięki swej konstrukcji, przegląd lub naprawa reduktora ciśnienia odbywa się bez konieczności demontażu zaworu z sieci.
Zastosowanie reduktora ciśnienia GP-2000

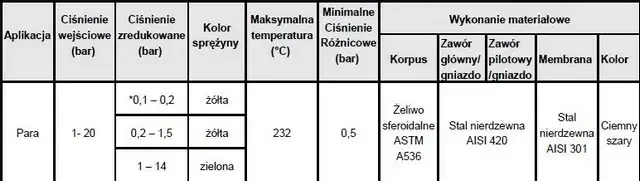

Parametry
| Materiał korpusu | żeliwo sferoidalne |
| Dokładność | ±1% |
| Ciśnienie | do 20 bar |
| Medium | para wodna |
| Przyłącze procesowe | 1” BSPT DN100 PN40 DN80 PN40 DN65 PN40 DN50 PN40 DN40 PN40 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT DN150 PN40 |
| Temperatura medium | do 232°C |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
