Odwadniacze dzwonowe

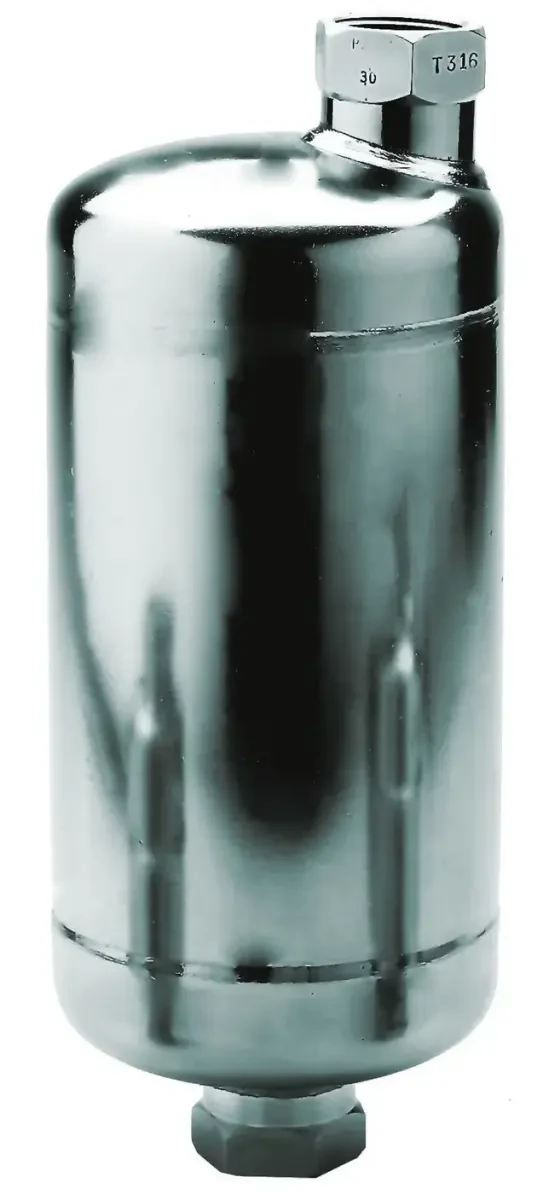

Odwadniacze dzwonowe serii 1000
Kod produktu: OD
Odwadniacze dzwonowe serii 100 skonstruowane są ze stali nierdzewnej i działają w zwykłych warunkach trzy do czterech razy dłużej niż normalne odwadniacze używane dla tej samej pracy. Zapewniają długotrwałe działanie.
Odwadniacze dzwonowe do zabudowy pionowej serii 1000
Odwadniacze dzwonowe serii 1000 to odwadniacze wykonane ze stali nierdzewnej. Ich żywotność jest zwykle trzy do czterech razy dłuższa niż żywotność konwencjonalnych odwadniaczy stosowanych w identycznych instalacjach. Odwadniacze są zaprojektowane z użyciem materiałów i obróbki takiej, jak ta której używa się przy odwadniaczach dla ciśnień aż do 62 bar i temperatury do 482°C. Dedykowane są dla maksymalnych ciśnień do 45 bar i wydajności do 2000 kg/h kondensatu. Posiadają kompaktową, jednolitą konstrukcję i są idealne do zastosowań związanych z odwadnianiem takich aplikacji jak: parogrzejki, rurociągi przesyłowe, czy procesy grzewcze. Odwadniacze charakteryzują się odpornością na zamarzanie. Zapewniają pracę bez uszczelek, z ciągłym odpowietrzaniem w temperaturze pary, wraz z otwartym pływakiem i z otworem zaworowym na szczycie odwadniacza. Zapewniają długotrwałe działanie.

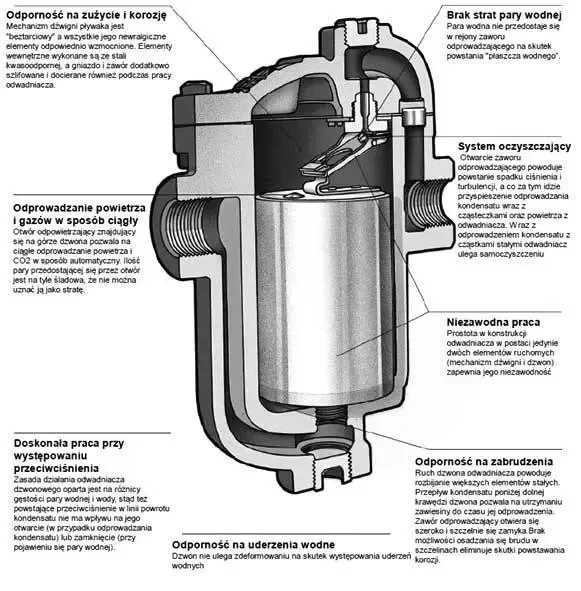

Zasada działania odwadniaczy dzwonowych serii 1000
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie urządzenia. Ten prosty fakt powoduje, że odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy.
Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Odwadniacz parowy serii 1000
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej unikając przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Kierunek przepływu | pion |
| Materiał korpusu | stal nierdzewna |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT DN15 PN40 DN20 PN40 DN25 PN40 1/2” do wspawania 3/4” do wspawania 1” do wspawania |
| Temperatura medium | do 427 °C |
| Ciśnienie | do 45 bar |
| Medium | para wodna |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
Produkty powiązane
Zawór zaporowy kulowy typ 99-20
Zawór zaporowy typu 99-20, produkowanym przez firmę Mars. 99-20 jest zaworem odcinającym, kulowym, przeznaczonym do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia, stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.
Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze zaporowym odcinającym 99-20 firmy Mars, bez konieczności zastosowania dodatkowych konsoli.
Filtry do pary i cieczy serii YS-800
Filtry serii YS-800 do pary i cieczy. Stosowane w instalacji ciepłowniczych oraz wodnych, a także przemysłowych. Wykonane ze stali nierdzewnej z przyłączem gwintowanym. Maksymalne ciśnienie 55 bar. Zaletą Y-filtrów, możliwość instalowania ich w poziomej lub pionowej pozycji, z tym że muszą być po "dolnej" stronie w obudowie filtra w celu zatrzymywania zanieczyszczenia.
Reduktor ciśnienia GP-2000
Reduktor ciśnienia bezpośredniego działania z układem pilotowym do pary wodnej, z dokładnością ±1%. Konstrukcja reduktora pozwala na przegląd lub naprawę bez konieczności demontażu zaworu z sieci. Korpus wykonany z żeliwa sferoidalnego. Ciśnienie wejściowe do 21 bar, temperatura do 232°C. Szeroki wybór przyłączy procesowych.
Reduktor ciśnienia GD-30
Reduktor ciśnienia bezpośredniego działania do pary wodnej i nieagresywnych gazów. Reduktor stosuje się do zredukowania ciśnienia na żądanym poziomie. Do zastosowania w instalacjach szpitalnych oraz w branży spożywczej. Korpus stworzony z brązu. Ciśnienie wejściowe do 17 bar. Dokładność pomiaru ±10%. Temperatura do 210°C.
Armatura przemysłowa tej serii ma szeroki wybór przyłączy procesowych.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Odwadniacz termostatyczny WT-1
Odwadniacz membranowy, termostatyczny WT-1. Doskonały do stosowania dla linii przesyłowych z niską przepustowością. Unikalna niespawana konstrukcja płytki. Wyposażony w filtr, trzy razy większy od tych, które występują w innych odwadniaczach termostatycznych. Obudowa wykonana jest ze stal nierdzewnej. Możliwość wyboru gwintowanych przyłączy NPT lub BSPT. Maksymalne ciśnienie 41 bar oraz temperatura do 343°C.
Odwadniacz termostatyczny TC-R
Odwadniacz serii TC-R z przyłączami higienicznymi, należy do termostatycznej armatury przemysłowej posiadającej korpus ze stali nierdzewnej. Ciśnienie maksymalne 8,3 bar oraz temperatura maksymalna 186°C. Wydajność maksymalna odwadniaczy 1700 kg/h. Odwadniacz umożliwia wybór przyłącza oraz łatwe czyszczenie.
Odwadniacze dzwonowe serii 2000
Odwadniacz do pary wodnej serii 2000 firmy Armstrong, jednego ze światowych liderów na rynku armatury przemysłowej. Jednolita konstrukcja odporna na uderzenia wodne, a także zamarzanie w przypadku ich wykorzystania na zewnętrznych rurociągach przesyłowych. Minimalne straty przy odprowadzaniu kondensatu powietrza oraz CO2 z systemu parowego. Bezpośrednie montowanie do konektorów montażowych. Bardzo prosta wymiana i eksploatacja.
Odwadniacze pływakowe serii FT-2000
Termostatyczny odwadniacz pływakowy FT-2000. Wykonany ze stali nierdzewnej, jest lekki oraz posiada niewielki rozmiar. Ma odporność na korozję. Łatwa instalacja i wymiana. Zapełnienie elastyczności, dzięki uniwersalnej głowice. Ciśnienie do 18 bar. Maksymalna wydajność 600 kg/h.
Odwadniacze pływakowe serii 21
Seria pływakowych odwadniaczy, przeznaczonych do powietrza i gazów nieagresywnych oraz niewybuchowych. Automatyczne odprowadzanie wody i innych cieczy wykondensowanych podczas sprężania lub chłodzenia powietrza i innych gazów. Korpus armatury przemysłowej tej serii może być wykonany z żeliwa lub stali kutej. Temperatura medium do 232°C lub do 400°C oraz ciśnienie do 17 bar lub do 41 bar. Duży wybór przyłączy procesowych.
Odwadniacze dzwonowe serii 80-DC
Seria 80-DC dla przemysłu do zabudowy poziomej. Przeznaczone do aplikacji, gdzie kondensat musi być unoszony z punktu odwadniania lub w aplikacjach grawitacyjnych. Materiał wykonania – żeliwo. Typ instalacji – poziome (do medium takiego jak para wodna). Ciśnienie do 17 bar, temperatura 232°C, wydajność 9000 kg/h.
Odwadniacz termostatyczny SH-1500
Odwadniacz bimetaliczny, termostatyczny serii SH-1500 firmy Armstrong. Przystosowane do pary przegrzanej. Materiał wykonania obudowy to stal nierdzewna. Ciśnienie maksymalne 124 bar. Temperatura do 565°C. Wydajność w zakresie do 3180 kg/h.
Odwadniacze pływakowe serii A
Odwadniacze termostatyczne, pływakowe serii A, z odpowietrznikiem. Stosowane do instalacji przemysłowych, w których ciśnienie maksymalne do 12 bar oraz temperatura nie przekracza 192°C. Wydajność maksymalna armatury przemysłowej tej serii to 3900 kg/h.

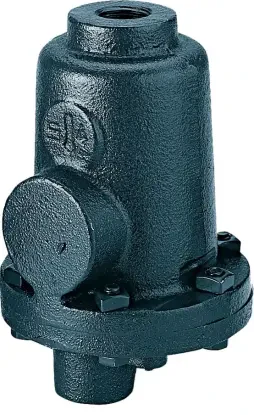

Pływakowe rozdzielacze cieczy serii DG
