Reduktory ciśnienia

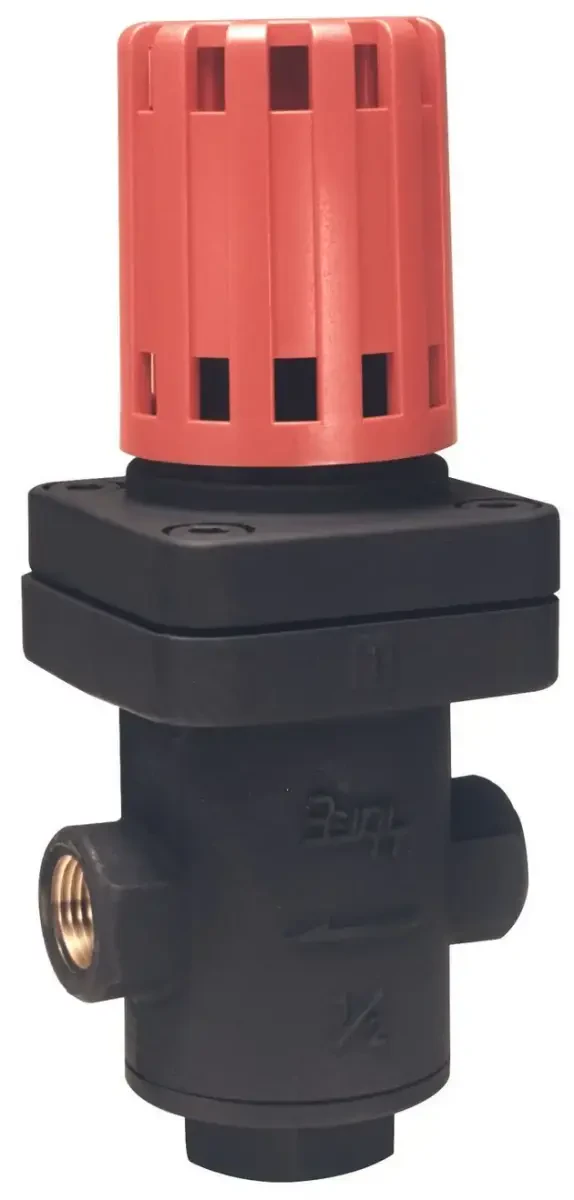

Reduktor ciśnienia GD-30
Kod produktu: GD-30
Reduktor ciśnienia bezpośredniego działania do pary wodnej i nieagresywnych gazów. Służy do zredukowania ciśnienia na żądanym poziomie. Redukator cechuje solidne wykonanie, przeznaczony jest są do małych i średnich przepływów. Reduktory ciśnienia tej serii wykorzystywane są w instalacjach szpitalnych oraz w branży spożywczej.
Właściwości reduktora ciśnienia serii GD-30

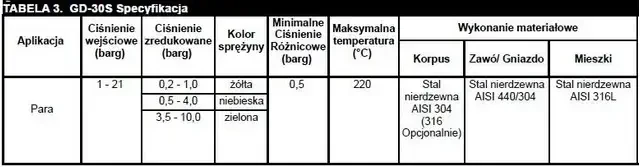

Zawory redukcyjne bezpośredniego działania typu GD-30 i GD-30S służą do utrzymywania ciśnienia zredukowanego na zadanym poziomie. Są zwarte, doskonale wykonane, idealne dla małych oraz średnich przepływów. Sprawdzają się szczególnie w instalacjach szpitalnych, nawilżających, produkcji żywności. Mogą być instalowane w dowolnej pozycji. Ciśnienie zredukowane oddziałuje poprzez wewnętrzny otwór impulsowy na mieszek w zależności od naprężenia po chodzącego od sprężyny reguluje przepływem. Regulację w zakresie dla danej sprężyny przeprowadza się przez pokręcanie plastikowego kurka, który należy uprzednio podnieść aby zwolnić go z blokady. Wersja GD-30 ma korpus wykonany z brązu, a elementy wewnętrzne (gniazdo, zawór, trzpień, filtr wewnętrzny) ze stali nierdzewnej, natomiast w wersji GD-30S wszystkie części stykające się z regulowanym medium wykonane są ze stali nierdzewnej.

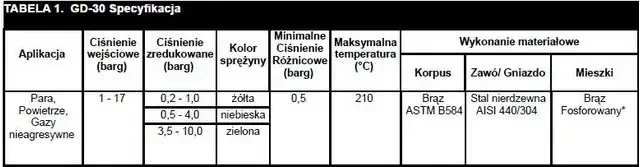

Parametry

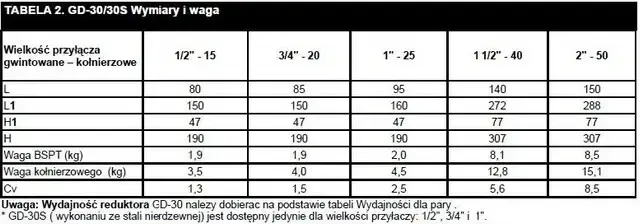

| Przyłącze procesowe | 1” BSPT DN40 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 3/4” BSPT 1/2” BSPT DN50 PN40 |
| Ciśnienie | do 17 bar |
| Temperatura medium | do 210°C |
| Dokładność | ±10 % |
| Medium | gazy nieagresywne para wodna ciecze gazy/powietrze powietrze |
| Materiał korpusu | stal nierdzewna odlew z brązu |
| Dopuszczenia | CE |
| Producent | Armstrong |
