Zawory odcinające

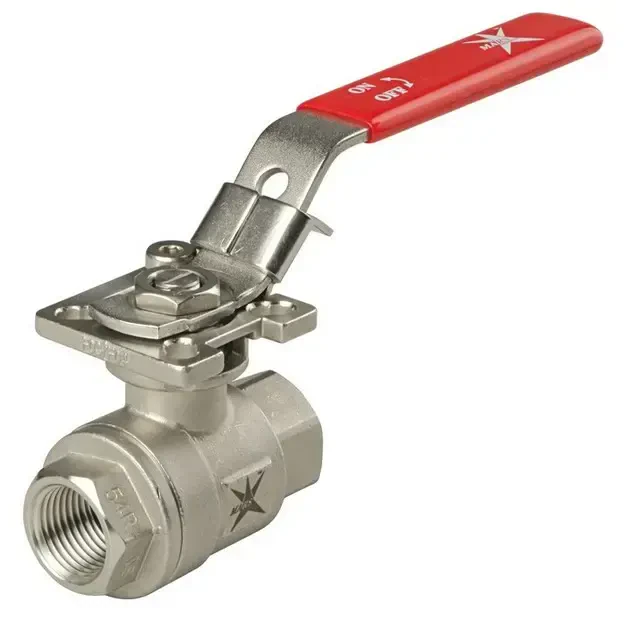

Zawór zaporowy kulowy typ 22
Kod produktu: ZK22
Zawór odcinający, kulowy, typu 22, firmy Mars, przeznaczony jest do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.
Zawór odcinający (kulowy) typu 22 i jego zastosowanie
- woda,
- ciecze,
- para,
- powietrze,
- gazy niewybuchowe,
- oraz chemikalia.
Charakterystyka zaworu odcinającego typu 22:
- dwuczęściowy,
- ręczny,
- automatyczny - dzięki zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze,
- gwintowany – w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT),
- pełen przelot,

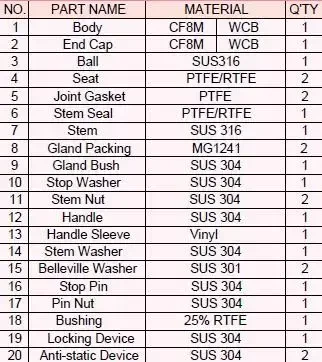

- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408,
- ciśnienie max 65 bar.

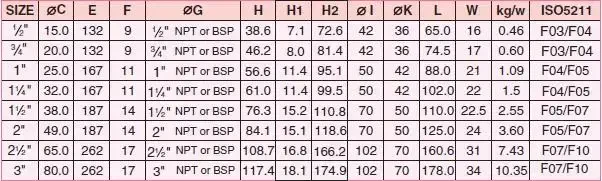

Parametry
| Przyłącze procesowe | 1” BSPT 3/8" BSPT 3" BSPT 2 1/2" BSPT 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT 1/4" BSPT |
| Temperatura medium | do 204°C |
| Ciśnienie | do 65 bar dla rozmiarów 1/4" - 2" do 55 bar dla rozmiarów 2 1/2" - 4" |
| Medium | ciecze nieagresywne woda emulsje ciecze inne niż woda emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 gazy/powietrze ciecze agresywne ciecze olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne |
| Materiał korpusu | stal nierdzewna |
| Dopuszczenia | CE |
| Producent | Mars |
