Zawór zaporowy,odcinający, kulowy typ 10-10

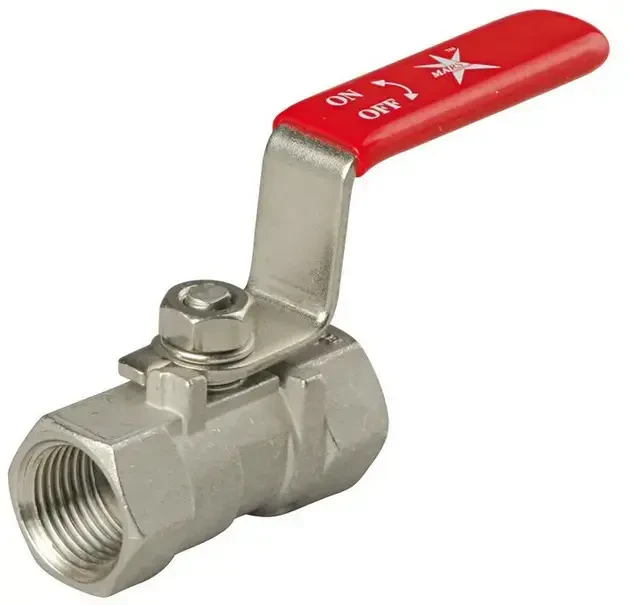

Zawór zaporowy kulowy typ 10-10

Kod produktu: ZK10-10

Zawór zaporowy typu 10-10, firmy Mars. Zawór ten należy do grupy zaworów odcinających, kulowych jednoczęściowych, gwintowanych.

materiał korpusu - stal nierdzewna, kwasoodporna
maksymalne ciśnienie 65 bar
maksymalna temperatura 204°C

opis
parametry
produkty powiązane
kontakt z ekspertem

jednoczęściowy (nierozbieralny),
ręczny,
gwintowany - w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT),
zredukowany przelot,
korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408,
ciśnienie max 65 bar.

Zawór zaporowy, odcinający typu 10-10 stosowany jest do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia stosowane w przemyśle, które nie wchodzą w reakcje z materiałem korpusu oraz uszczelnienie.

Parametry

Medium	ciecze nieagresywne woda emulsje emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 gazy/powietrze ciecze agresywne ciecze olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne
Temperatura medium	do 204°C
Ciśnienie	do 55 bar
Materiał korpusu	stal nierdzewna
Przyłącze procesowe	1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT 3/8" BSPT 1/4" BSPT
Dopuszczenia	CE
Producent	Mars
