Odwadniacze dzwonowe

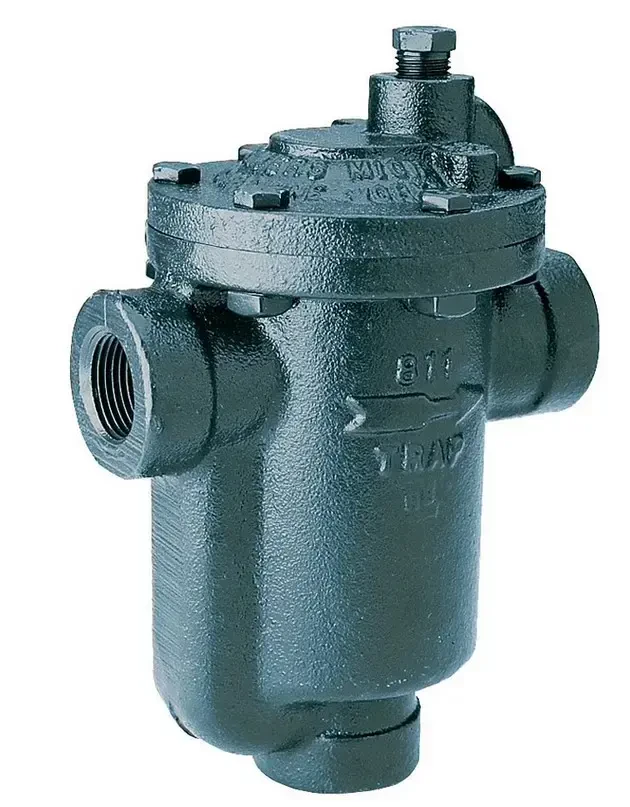

Odwadniacze dzwonowe serii 800
Kod produktu: OD
Odwadniacz dzwonowy ARMSTRONG serii 800 to najbardziej popularny model wśród odwadniaczy dzwonowych. Odwadniacz charakteryzuje się przyłączem gwintowanym, wykonaniem żeliwnym, zabudową poziomą, wydajnością do 9000 kg/h kondensatu a przede wszystkim niezawodnością.
Odwadniacz dzwonowy = odwadniacz optymalny
Odwadniacz dzwonowy serii 800 to niezawodny odwadniacz, który zapewnia efektywne odprowadzanie kondensatu z praktycznie wszystkich typów urządzeń wykorzystujących parę. Charakteryzuje się prostą budową - składa się z dzwonu (odwróconej szklanki), który umieszczony jest w zwartym, solidnym korpusie gotowym sprostać skrajnym sytuacjom, takim jak uderzenia wodne. Ponieważ działają wydajnie przez dłuższy czas, odwadniacze dzwonowe Armstrong zapewniają znaczną oszczędność energii i obniżają koszty wymiany oraz eksploatacji. Ich konstrukcja jest rozbieralna, co pozwala na wymianę części wewnętrznych oraz zwiększa oszczędności konserwacyjne.
Zasada działania odwadniacza dzwonowego
Unikalny system dźwigni zwielokrotnia siłę wywieraną przez dzwon, aby otworzyć zawór odwadniacza pod wpływem ciśnienia układu parowego. Mechanizm porusza się swobodnie i nie ma stałych sworzni, które powodują zużycie lub tarcie.
Ponieważ mechanizm znajduje się w górnej części odwadniacza, na jego gnieździe nie może gromadzić się żaden brud. Drobne cząsteczki brudu są utrzymywane w zawieszeniu, aż zostaną usunięte przez cykliczne odprowadzenie kondensatu.
Kryza wylotowa odwadniacza otoczona jest płaszczem wodnym, które zapobiega utracie pary świeżej. Automatyczne odpowietrzanie zapewnia mały otwór odpowietrzający w dzwonie, który zapewnia ciągłe automatyczne odpowietrzanie powietrza i CO2 w temperaturze pary.
Odwadniacze odprowadzają kondensat w sposób ciągły, chociaż zrzut kondensatu odbywa się cyklicznie i nie dopuszcza do cofania się kondensatu. Są również odporne na uderzenia wodne.
Odwadniacze dzwonowe Armstrong opierają swoją pracę na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, dzięki temu minimalizuje zużycie urządzenia. Ten prosty fakt powoduje, że odwadniacze dzwonowe zużywają się mniej niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym, w rzeczywistości docierają się podczas jego pracy. Stykają się liniowe po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Odwadniacz serii 800 - zastosowanie
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzania kondensatu, powietrza i niekondensujących się gazów z instalacji parowej unikając przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe jak i na odwodnieniach urządzeń wymiennikowych.
Przykłady instalacji odwadniacza dzwonowego:
- odwadnianie autoklawów
- odwadnianie w wymiennikach ciepła
- odwadnianie wężownic parowych
- odwadnianie kociołków grzewczych
- odwadnianie rurociągów przesyłowych
Parametry
| Kierunek przepływu | poziom |
| Materiał korpusu | żeliwo |
| Przyłącze procesowe | 1” BSPT DN40 PN40 DN32 PN40 DN25 PN40 DN20 PN40 DN15 PN40 2” BSPT 1 1/2” BSPT 1 1/4” BSPT 3/4” BSPT 1/2” BSPT DN50 PN40 |
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
