Odwadniacze dzwonowe

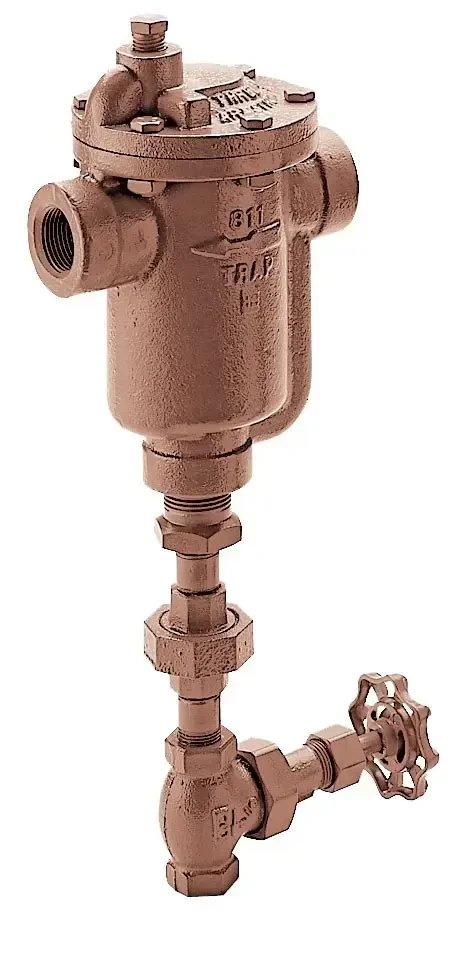

Odwadniacze dzwonowe serii 80-DC
Kod produktu: OD
Odwadniacze dzwonowe serii 80-DC są zaprojektowane do działania w aplikacjach, gdzie kondensat musi być unoszony z punktu odwadniania lub w aplikacjach grawitacyjnych, gdzie wzrastająca prędkość wspiera odwadnianie kondensatu. Odwadniacze wykonane są z żeliwa i przeznaczone do instalacji poziomej, do medium takiego jak para wodna.
Zasada działania odwadniaczy dzwonowych serii 80-DC
Odwadniacze dzwonowe tej serii przeznaczono do aplikacji, gdzie kondensat musi być unoszony z punktu odwadniania. Podczas unoszenia kondensatu powstała redukcja ciśnienia powoduje, że część tego kondensatu zmienia się w parę wtórną. Wzrastająca prędkość wraz z odwadnianiem grawitacyjnym wspiera ekstrakcje kondensatu i powietrza do DC. Wzrost prędkości spowodowany jest poprzez wewnętrzny by-pass. Jest kontrolowany ręcznym zaworem tak, aby kontroler kondesatu automatycznie odpowietrzył by-passa lub odprowadził parę wtórną. Może być ona skierowana do linii powrotu kondensatu lub do kolejnych wymienników ciepła.
Charakterystyka odwadniaczy dzwonowych serii 80-DC
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Zużycie odwadniacza minimalizuje niegwałtowne otwieranie i zamykanie układu zaworowego. Dzięki temu odwadniacze dzwonowe mniej się zużywają niż inne typy odwadniaczy. Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.
Zadania odwadniacza parowego serii 80-DC
Odwadniacze parowe to urządzenia, których zadaniem jest automatyczne odprowadzanie kondensatu, powietrza i niekondensujących się gazów z instalacji parowej unikając przy tym strat pary. Stanowią niezbędne wyposażenie każdej instalacji parowej. Odwadniacze montuje się zarówno w punktach odwadniających rurociągi parowe, jak i na odwodnieniach urządzeń wymiennikowych.
Parametry
| Temperatura medium | do 232°C |
| Ciśnienie | do 17 bar |
| Medium | para wodna |
| Kierunek przepływu | poziom |
| Materiał korpusu | żeliwo |
| Przyłącze procesowe | 1” BSPT 3/4” BSPT 1 1/4” BSPT 2” BSPT DN20 PN40 DN25 PN40 DN32 PN40 DN50 PN40 |
| Dopuszczenia | CE |
| Producent | Armstrong |
