Odwadniacze pływakowe

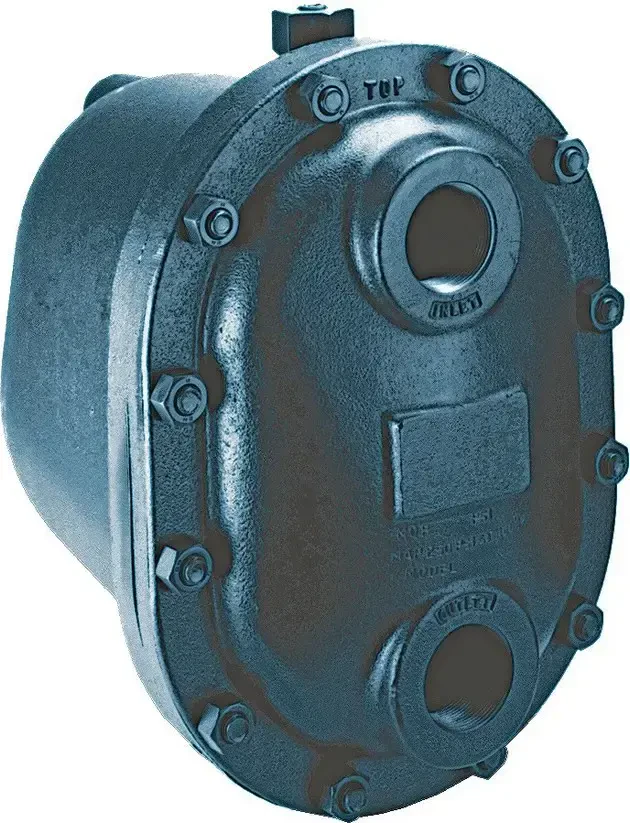

Odwadniacze pływakowe do powietrza serii MS
Kod produktu: ODMS
Odwadniacze pływakowe serii MS z termostatycznym odpowietrznikiem przeznaczone są do instalacji poziomej. Wykonane są z żeliwa ciągliwego i charakteryzują się prostą, mocną konstrukcją. Odwadniacze zapewniają długą i niezawodną pracę.
Działanie odwadniacza pływakowego do powietrza serii MS
Odwadniacze pływakowe serii MS przeznaczone są do instalacji poziomej. Wewnętrzny, integralny odpowietrznik termostatyczny odwadniaczy zawiera mieszki wykonane z stopu fosforu i brązu umieszczone w obudowie ze stali nierdzewnej. Tego rodzaju odpowietrznik balansuje ciśnienie i odpowiada na krzywą ciśnienie-temperatura pary, przy dowolnym ciśnieniu od 0 do 17 bar. Oznacza to, że aż do 17 bar – powietrze jest odprowadzane nieco poniżej temperatury pary.
Wszystkie pływaki, zawory i gniazda odwadniaczy oraz mechanizmy podnoszone przy pomocy dźwigni są wykonane ze stali nierdzewnej.
Seria odwadniaczy MS jest dostępna z podporą, którą można zamocować w podłodze.
Charakterystyka odwadniacza pływakowego z termostatycznym odpowietrznikiem serii MS
Odwadniacze pływakowe cechują się ciągłym odprowadzaniem kondensatu i znakomitymi możliwościami odpowietrzającymi. Swoją przydatność wykazują przy odwadnianiu wymienników ciepła, gdzie jest prawdopodobne powstawanie zmiennego ciśnienia, a nawet próżni. Zmienne ciśnienia powodują zmianę w ilości odprowadzanego kondensatu, a także powietrza oraz gazów. Są to niezwykle ciężkie warunki pracy. Odwadniacze pływakowo-termostatyczne Armstrong są odpowiednie do pracy przy dużym obciążeniu. Mechanizm wewnętrzny odwadniaczy jest wykonany ze stali nierdzewnej i jest utwardzany. Wydajności odwadniaczy pływakowych oparte są na rzeczywistym pomiarze ilości odprowadzonego gorącego i rozprężonego kondensatu. Są testowane w wielu laboratoriach parowych, celem zaproponowania odwadniacza o dokładnie wyznaczonej charakterystyce, co jest kluczowe dla aplikacji wymagających odprowadzania dużych ilości kondensatu. Zapewniają optymalną efektywność pracy przy długiej żywotności.
Schemat działania odwadniacza pływakowego serii MS
- Odporność na korozję - mechanizm odwadniacza wykonany jest ze stali kwasoodpornej, a pływak spawany jest elektrodą nietopliwą w osłonie.
2. Brak powstawania płaszcza wodnego na wlocie odwadniacza - górny wlot i wylot odwadniacza zapobiega powstawaniu płaszcza wodnego.
3. Opcja zintegrowanego przerywacza próżni - usytuowany na górze odwadniacza chroni go przed uderzeniami wodnymi i zamarzaniem.
4. Wysoce wydajne odprowadzanie powietrza i CO2 - wybudowany odpowietrznik termostatyczny zapewnia odprowadzanie gazów i powietrza nawet w warunkach minimalnego ciśnienia.
5. Długa żywotność i sporadyczne serwisowanie - zawór odwadniacza wykonany jest ze stali kwasoodpornej dla wszystkich średnic. Gniazdo odwadniacza poddawane jest obróbce cieplnej na średnic powyżej DN40. Mechanizm dźwigni odwadniaczy odporny jest na zużycie, a pływak wykonany ze stali kwasoodpornej odporny jest na wahania ciśnienia.
6. Uszczelnienie wodne zaworu - zawór odprowadzający kondensat jest zawsze pod wodą, dzięki czemu para wodna nie przedostaje się do odwadniacza. Odpowietrznik termostatyczny zamyka się w przypadku pojawienia się pary wodnej przy każdym ciśnieniu z zakresu odwadniacza.
7. Działanie przy występowaniu przeciwciśnienia - odwadniacz zaczyna odprowadzać kondensat wraz z jego napływem powodując podniesienie pływaka. Przeciwciśnienie, które powstaje w linii powrotu kondensatu, nie powoduje napłynięcia kondensatu z powrotem do odwadniacza do czasu dodatniego ciśnienia różnicowego.
8. Ciągłe odprowadzanie kondensatu - brak wahań ciśnienia ze względu na ciągłe odprowadzanie kondensatu. Kondensat odprowadzany jest przy temperaturze bliskiej pary wodnej.
Parametry
| Materiał korpusu | staliwo |
| Medium | gazy nieagresywne gazy niewybuchowe para wodna gazy/powietrze powietrze |
| Aplikacja | instalacje parowe instalacje sprężonego powietrza |
| Temperatura medium | do 338°C |
| Ciśnienie | do 31 bar |
| Przyłącze procesowe | 3" BSPT DN80 PN40 |
| Dopuszczenia | CE |
| Producent | Armstrong |
Pliki do pobrania
Produkty powiązane
Diagnostyka odwadniaczy
Kompleksowa diagnostyka stanu odwadniaczy w zakładzie. Usługa pozwala na prawidłowe zarządzania pracą odwadniaczy, co bezpośrednio przekłada się na oszczędności w zużyciu pary oraz redukcję emisji CO2 i minimalizuje awaryjność całej instalacji.
Zawór zaporowy kulowy typ 99-20
Zawór zaporowy typu 99-20, produkowanym przez firmę Mars. 99-20 jest zaworem odcinającym, kulowym, przeznaczonym do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia, stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.
Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznych na zaworze zaporowym odcinającym 99-20 firmy Mars, bez konieczności zastosowania dodatkowych konsoli.
Filtry do pary i cieczy serii YS-800
Filtry serii YS-800 do pary i cieczy. Stosowane w instalacji ciepłowniczych oraz wodnych, a także przemysłowych. Wykonane ze stali nierdzewnej z przyłączem gwintowanym. Maksymalne ciśnienie 55 bar. Zaletą Y-filtrów, możliwość instalowania ich w poziomej lub pionowej pozycji, z tym że muszą być po "dolnej" stronie w obudowie filtra w celu zatrzymywania zanieczyszczenia.
Reduktor ciśnienia GP-2000
Reduktor ciśnienia bezpośredniego działania z układem pilotowym do pary wodnej, z dokładnością ±1%. Konstrukcja reduktora pozwala na przegląd lub naprawę bez konieczności demontażu zaworu z sieci. Korpus wykonany z żeliwa sferoidalnego. Ciśnienie wejściowe do 21 bar, temperatura do 232°C. Szeroki wybór przyłączy procesowych.
Reduktor ciśnienia GD-30
Reduktor ciśnienia bezpośredniego działania do pary wodnej i nieagresywnych gazów. Reduktor stosuje się do zredukowania ciśnienia na żądanym poziomie. Do zastosowania w instalacjach szpitalnych oraz w branży spożywczej. Korpus stworzony z brązu. Ciśnienie wejściowe do 17 bar. Dokładność pomiaru ±10%. Temperatura do 210°C.
Armatura przemysłowa tej serii ma szeroki wybór przyłączy procesowych.
Kontakt z Ekspertem
Chcesz dowiedzieć się więcej na temat tego rozwiązania? Wyślij zapytanie do naszych Ekspertów.
Inne produkty, które mogą Cię zainteresować
Odwadniacz termostatyczny WT-1
Odwadniacz membranowy, termostatyczny WT-1. Doskonały do stosowania dla linii przesyłowych z niską przepustowością. Unikalna niespawana konstrukcja płytki. Wyposażony w filtr, trzy razy większy od tych, które występują w innych odwadniaczach termostatycznych. Obudowa wykonana jest ze stal nierdzewnej. Możliwość wyboru gwintowanych przyłączy NPT lub BSPT. Maksymalne ciśnienie 41 bar oraz temperatura do 343°C.
Odwadniacze pływakowe serii FT-4000
Odwadniacze termostatyczne, pływakowe, parowe serii FT 4000 oszczędzają na trzech ważnych polach: energii, instalacji oraz wymiany. Montaż na uniwersalnych głowicach wraz z wbudowanym filtrem zapewnia szybką i łatwą wymianę instalacji wraz z dodatkową ochroną przed brudem i kamieniem. Materiał korpusu stal nierdzewna. Wydajność maksymalna – 490 kg/h.
Odwadniacz dzwonowy serii 5000
Odwadniacz dzwonowy serii 5000 stosowane w przemyśle do instalacji pionowych i wykonane są ze stali kutej (Cr-Mo). Odwadniacz cechuje się natychmiastowym czasem reakcji przy odprowadzaniu dużych ilości kondensatu. Ciśnienie do 124 bar. Maksymalna wydajność 2340 kg/h.
Odwadniacze dzwonowe serii 421
Odwadniacze serii 421 dla przemysłu, stosowane do instalacji poziomych, zapewniają mniejszą przepustowość przy wyższych ciśnieniach. Unikatowy system dźwigni. Ciśnienie do 69 bar. Materiał korpusu wykonany ze stali węglowej. Szeroki wybór przyłącze procesowych. Temperatura medium do 427°C.
Odwadniacze dzwonowe serii TVS-800
Stacja odwadniacza dzwonowego TVS firmy Armstrong, zintegrowana z filtrem i zaworami. Materiał korpusu wykonany z żeliwa. Energooszczędność i niezawodność odwadniacza Armstrong. Ciśnienie do 17 bar, temperatura do 232°C. Przyłącze procesowe odwadniacza: 1” BSPT, 1/2” BSPT, 3/4” BSPT, DN15 PN40, DN20 PN40, DN25 PN40.

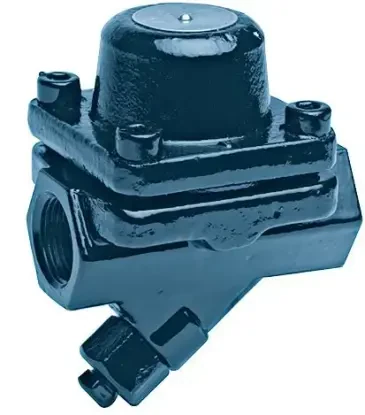

Odwadniacz termostatyczny SH-300
