Odwadniacze dzwonowe
Odwadniacze dzwonowe serii EM
Kod produktu: ODEM
Odwadniacze dzwonowe serii EM wykonane są ze stali węglowej. Dostępne są dla maksymalnego ciśnienia roboczego 32 bar i wydajności do 480 kg/h. Odwadniacze serii EM to kombinacja niezawodności technologii odwadniaczy dzwonowych w korpusie do szybkiego serwisowania, wysoce odporne na zużycie, korozję i uderzenia wodne.

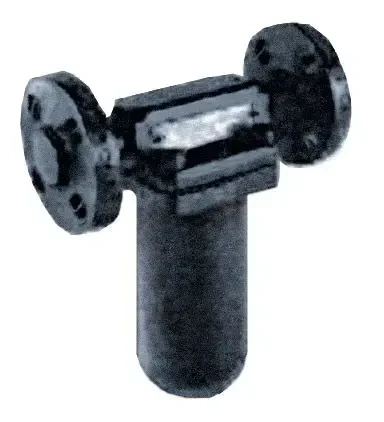

Odwadniacze dzwonowe serii EM
Odwadniacze dzwonowe serii EM to odwadniacze wykonane ze stali węglowej. Dostępne są dla maksymalnego ciśnienia roboczego 32 bar i wydajności do 480 kg/h. Odwadniacze dzwonowe tej serii łączą w sobie najbardziej niezawodną zasadę działania odwadniacza w obudowie, która może być otwierana w celu naprawy i konserwacji. Odwadniacze cechują się wysoką odpornością na ścierania, korozje oraz uderzenia wodne. W bezosiowym mechanizmie dźwigniowym z otwartym pływakiem (dzwonem) praktycznie nie występuje tarcie. Wszystkie działające części wykonane są ze stali nierdzewnej. Zawór i gniazdo wykonane są z chromowanej stali hartowanej, szlifowanej i docieranej. Odpowietrznik umieszczony w górnej części odwadniacza zapewnia ciągłe, automatyczne odprowadzanie powietrza i CO2. Para przechodząca przez otwór jest skraplana i odprowadzana jako kondensat. Odwadniacz zapewnia eliminację strat pary. Odwadniacz dzwonowy nie wymaga żadnej regulacji, ani pary żywej do zapewnienia poprawnego działania.
Odwadniacz dzwonowy serii EM a zanieczyszczenia
Odwadniacz dzwonowy odprowadza zanieczyszczenia. Przepływ kondensatu przez krawędź otworu zatrzymuje osad i miał w zawieszeniu pod nim, dopóki nie zostanie odprowadzony z kondensatem. Otwór zaworowy otwiera się szeroko i zamyka szczelnie. Nie osadza się brud. Nie istnieje również niebezpieczeństwo oddziaływania przez łuski. Kiedy mamy do czynienia z „czystą parą” filtr nie jest konieczny.
Charakterystyka działania odwadniacza dzwonowego serii EM
Odwadniacze dzwonowe Armstrong swoją pracę opierają na różnicy gęstości między kondensatem a gęstością pary wodnej. Otwieranie i zamykanie układu zaworowego nie odbywa się w sposób gwałtowny, co minimalizuje zużycie odwadniacza. Ten prosty fakt powoduje, że odwadniacze dzwonowe mniej się zużywają niż inne typy.
Gniazdo i grzybek zaworu w odwadniaczu dzwonowym w rzeczywistości docierają się podczas jego pracy. Stykają się liniowo po okręgu, w rezultacie czego następuje ścisłe dopasowanie, gdyż cała siła zamykająca jest skoncentrowana na wąskim okręgu gniazda. Stopniowe docieranie powoduje coraz głębsze wchodzenie grzybka w gniazdo zaworu i lepsze uszczelnienie.

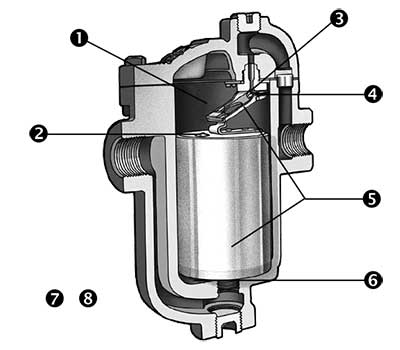

Schemat budowy odwadniacza dzwonowego serii EM
- Odporność na zużycie i korozję
Mechanizm dźwigni pływaka jest "beztarciowy" a wszystkie jego newralgiczne elementy odpowiednio wzmocnione. Elementy wewnętrzne wykonane są ze stali kwasoodpornej, a gniazdo i zawór dodatkowo szlifowane i docierane również podczas pracy odwadniacza. - Odprowadzanie powietrza i gazów w sposób ciągły
Otwór odpowietrzający znajdujący się na górze dzwona, pozwala na ciągłe odprowadzanie powietrza i CO2 w sposób automatyczny. Ilość pary przedostającej się przez otwór jest na tyle śladowa, że nie można uznać ją jako stratę. - Brak strat pary wodnej
Para wodna nie przedostaje się w rejony zaworu odprowadzającego na skutek powstania "płaszcza wodnego". - System oczyszczający
Otwarcie zaworu odprowadzającego powoduje powstanie spadku ciśnienia i turbulencji, a co za tym idzie przyspieszenie odprowadzania kondensatu wraz z cząsteczkami oraz powietrza z odwadniacza. Wraz z odprowadzeniem kondensatu z cząstkami stałymi odwadniacz ulega samoczyszczeniu. - Niezawodna praca
Prostota w konstrukcji odwadniacza w postaci jedynie dwóch elementów ruchomych (mechanizm dźwigni i dzwon) zapewnia jego niezawodność. - Odporność na zabrudzenia
Ruch dzwona odwadniacza powoduje rozbijanie większych elementów stałych. Przepływ kondensatu poniżej dolnej krawędzi dzwona pozwala na utrzymaniu zawiesiny do czasu jej odprowadzenia. Zawór odprowadzający otwiera się szeroko i szczelnie się zamyka. Brak możliwości osadzania się brudu w szczelinach eliminuje skutki powstawania korozji. - Doskonała praca przy występowaniu przeciwciśnienia
Zasada działania odwadniacza dzwonowego oparta jest na różnicy gęstości pary wodnej i wody, stąd też powstające przeciwciśnienie w linii powrotu kondensatu nie ma wpływu na jego otwarcie (w przypadku odprowadzania kondensatu) lub zamknięcie (przy pojawieniu się pary wodnej). - Odporność na uderzenia wodne
Dzwon nie ulega zdeformowaniu na skutek występowania uderzeń wodnych.
Parametry
| Kierunek przepływu | poziom |
| Materiał korpusu | stal węglowa |
| Temperatura medium | do 250 °C |
| Ciśnienie | do 32 bar |
| Przyłącze procesowe | 1/2” BSPT 3/4” BSPT DN15 PN40 DN20 PN40 DN25 PN40 1/2” do wspawania 3/4” do wspawania |
| Medium | para wodna |
| Dopuszczenia | CE |
| Producent | Armstrong |
