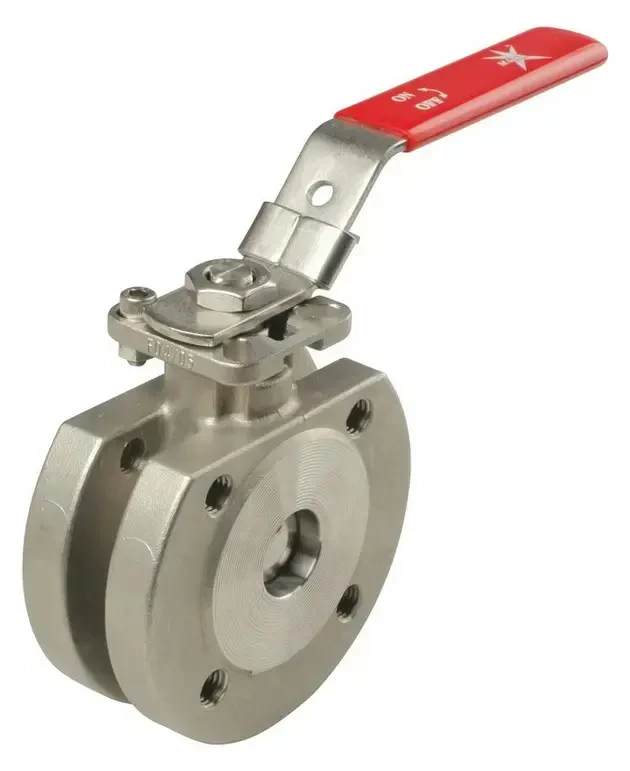

Zawór zaporowy kulowy typ 99-20
Kod produktu: ZK99-20
Zawór zaporowy typu 99-20 firmy Mars, należy do zaworów odcinających, kulowych. Zawory te przeznaczone są do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia. Stosowane w przemyśle oraz nie wchodzące w reakcje z materiałem korpusu.
Dzięki zastosowaniu głowicy ISO 5211 możliwy jest bezpośredni montaż siłowników elektrycznych oraz pneumatycznych na zaworze zaporowym odcinającym tej serii, bez konieczności zastosowania dodatkowych konsoli.
- materiał: stal nierdzewna
- ciśnienie max: 40 bar
- temperatura max: 204°C
Zastosowanie zaworu zaporowego kulowego typu 99-20
Ten zawór odcinający przeznaczony jest do odcinania dopływu mediów takich jak:
- woda,
- ciecze,
- para,
- powietrze,
- gazy niewybuchowe,
- oraz chemikalia.
Zawór odcinający stosowany jest w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie.

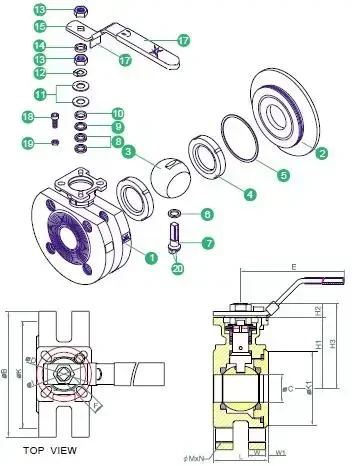

Charakterystyka zaworu zaporowego kulowego typu 99-20
- korpus dzielony,
- ręczny lub automatyczny (zastosowanie głowicy ISO 5211),
- kołnierzowy z otworami gwintowanymi PN25/40,
- pełen przelot,

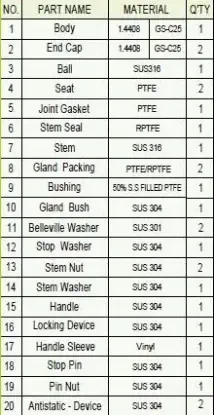

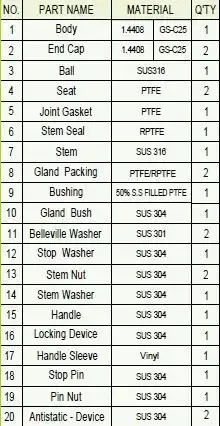

- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408,
- ciśnienie max 40 bar.
Parametry
| Medium | ciecze nieagresywne woda emulsje ciecze inne niż woda emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 gazy/powietrze ciecze agresywne ciecze para wodna olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne |
| Temperatura medium | do 204°C |
| Przyłącze procesowe | DN65 DN80 DN100 DN40 DN50 DN15 DN20 DN25 DN32 |
| Ciśnienie | do 40 bar |
| Materiał korpusu | stal nierdzewna |
| Dopuszczenia | CE |
| Producent | Mars |
