Zawory mieszające

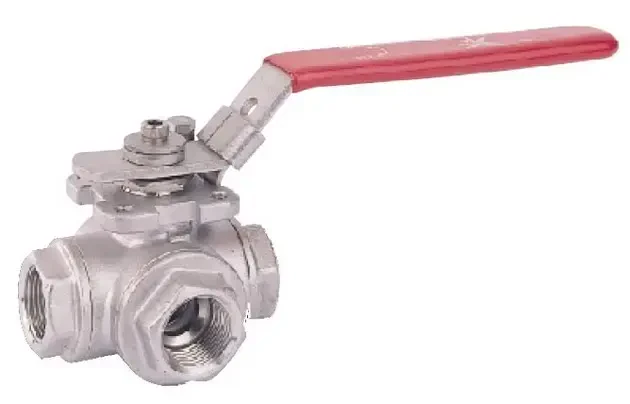

Zawór mieszający typ 39
Kod produktu: ZK39
Zawór model 39 przeznaczony jest do rozdielania lub mieszania mediów takich jak: woda, ciecze, para, powietrze,gazy niewybuchowe
oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie.
Zastosowanie głowicy ISO 5211 umożliwia bezpośredni montaż siłowników elektrycznych i pneumatycznychwać na zaworze, bez konieczności zastosowania dodatkowych konsoli.
Zawór model 39 przeznaczony jest do rozdielania lub mieszania mediów takich jak: woda, ciecze, para, powietrze,gazy niewybuchowe
oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu oraz uszczelnienie.
Charakterystyka zaworu:
- trójdrogowy
- ręczny
- gwintowany - w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT)

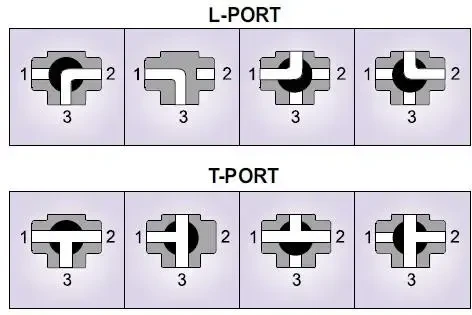

- kula T lub L

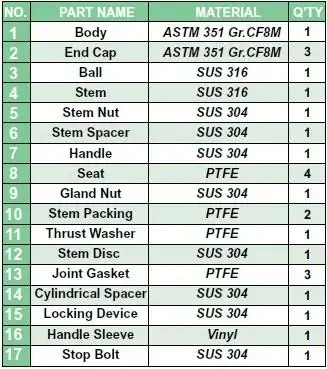

- korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408
- głowica do montażu siłownika wg ISO 5211
- ciśnienie max 65 bar
Parametry
| Materiał korpusu | stal nierdzewna |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT 3/8" BSPT 1/4" BSPT |

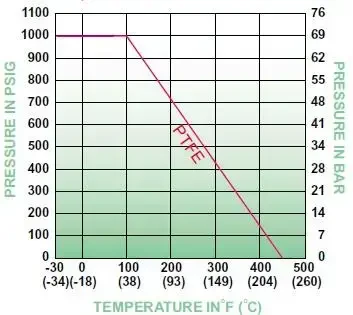

| Temperatura medium | do 204°C |
| Ciśnienie | do 65 bar |
| Medium | ciecze nieagresywne para wodna ciecze ciecze agresywne gazy/powietrze woda |
| Dopuszczenia | CE |
| Producent | Mars |
