Zawory i kurki manometryczne

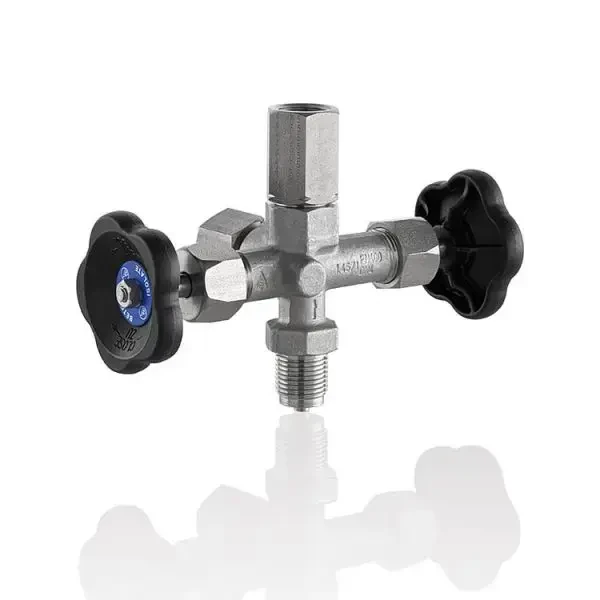

Zawory manometryczne S004.60

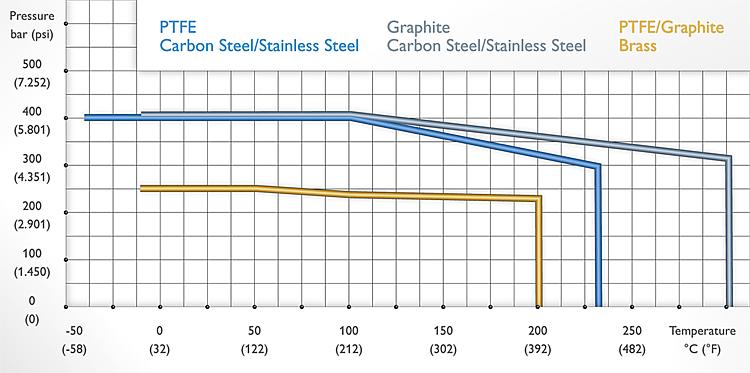

Właściwości zaworu manometrycznego S004.60
- z mosiądzu (Pmax 250 bar, Tmax 200°C dla ciśnień do 225 bar i uszczelnieniu PTFE),
- stali węglowej (Pmax 400 bar, Tmax 232°C dla ciśnień do 300 bar i uszczelnieniu PTFE),
- stali nierdzewnej 1.4571 (Pmax 400 bar, Tmax 232°C dla ciśnień do 300 bar i uszczelnieniu PTFE), dodatkowo atest PZH.
Opcjonanie występuje uszczelnienie grafitowe (dla wykonania z mosiądzu parametr temperaturowy bez zmian, dla stali węglowej i nierdzewnej Tmax 300°C dla ciśnień do 320 bar).Prezentowana seria S004.60 (zawór podwójny) z dodatkowym przyłączem kontrolnym do testowania bez konieczności demontażu urządzenia ciśnieniowego.
Parametry
| Temperatura medium | do 232°C do 300 °C do 200°C |
| Medium | para wodna ciecze gazy/powietrze |
| Przyłącze procesowe | G1/2 M20 × 1,5 |
| Aplikacja | kotłownie instalacje parowe instalacje sprężonego powietrza systemy grzewcze |
| Materiał | stal 1.0460 stal nierdzewna 1.4571 mosiądz |
| Średnica nominalna | DN 4 |
| Ciśnienie | 250 bar ( mosiądz ) 400 bar ( stal węglowa, stal nierdzewna ) |
| Producent | Schneider Armaturen |
