Akcesoria montażowe

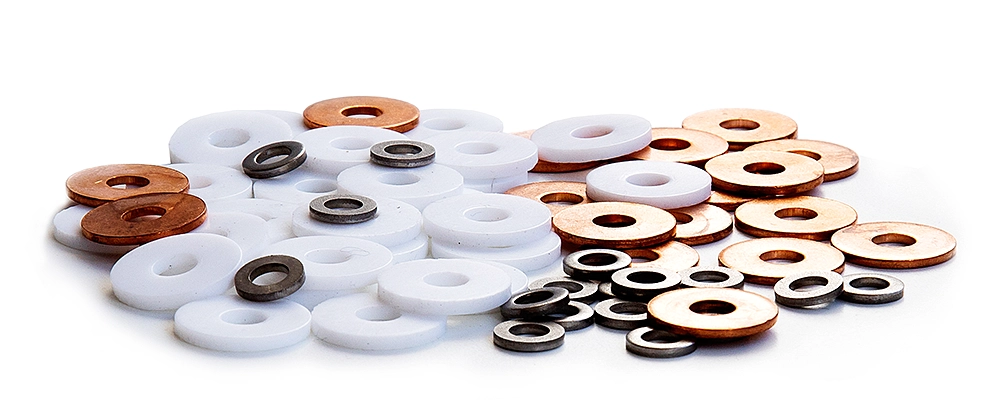

Uszczelki przyłączy manometrycznych
Uszczelki pełnią kluczową rolę w zapewnieniu szczelności, odporności chemicznej oraz bezpiecznej pracy urządzeń pomiarowych. Służą do uszczelnienia bezpośredniego styku między króćcem urządzenia a gniazdem instalacji lub manometrów i przetworników ciśnienia z zaworami manometrycznymi. Uszczelki płaskie stosuje się do połączeń gwintowanych z odpowiednim przyłączem.
Rozmiary dla gwintów G1/4 i G1/2 / M20x1,5
Wykonania materiałowe z teflonu, miedzi, stali nierdzewnej (304 lub 316Ti), aluminium, fibry
Dobór uszczelki pod manometr
Uszczelki odgrywają kluczową rolę w przemyśle, zapewniając szczelność, bezpieczeństwo i niezawodność pracy instalacji technologicznych. Wybór odpowiedniej uszczelki zależy od rodzaju mierzonego medium (gaz, ciecz), panującego ciśnienia oraz typu gwintu przyłączeniowego.
Dobór uszczelki jest dość prosty, ale należy mieć na uwadze kilka zasad, aby połączenie było szczelne i bezpieczne. Podpowiemy jak robi się to w hydraulice, pneumatyce i instalacjach przemysłowych.

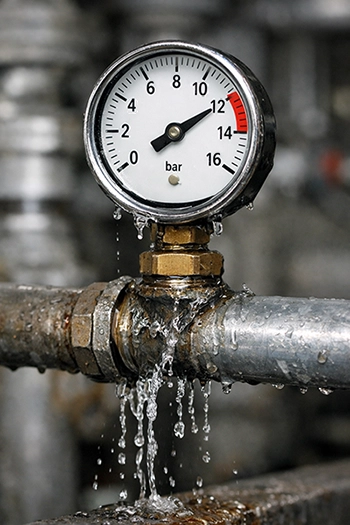

PAMIĘTAJ. Źle dobrane uszczelnienie to nie tylko strata finansowa - to realne zagrożenie bezpieczeństwa!
Podkładki miedziane pod manometry stosowane są w systemach hydraulicznych i pneumatycznych, gdzie gwarantują szczelne połączenie przyłączy pomiarowych nawet w warunkach podwyższonego ciśnienia i temperatury.
Uszczelki fibrowe do zaworów znajdują zastosowanie w instalacjach wodnych, parowych i olejowych, skutecznie zabezpieczając połączenia przed wyciekami. W środowiskach wymagających wysokiej odporności chemicznej powszechnie wykorzystuje się uszczelki PTFE (Teflon), które sprawdzają się w przemyśle chemicznym, petrochemicznym oraz spożywczym.
Odpowiedni dobór materiału i konstrukcji uszczelki ma bezpośredni wpływ na bezpieczeństwo procesów produkcyjnych, ograniczenie strat medium oraz wydłużenie żywotności urządzeń.
Jak sprawdzić gwint?
Odczytaj oznaczenie z korpusu manometru (np. G1/2, G1/4). Gdy brak oznaczenia – należy zmierzyć średnicę gwintu.
1. Ustalenie typu gwintu urządzenia pomiarowego
Najważniejsze to wiedzieć, jaki gwint mają oba łączone elementy – bo od tego zależy rodzaj uszczelnienia.
Najczęściej spotykane gwinty w manometrach:
- Gwinty cylindryczne (płaskouszczelkowe) G (BSPP) – najczęściej stosowane w Europie
Uszczelniają się na czołowej powierzchni - stosuje się uszczelki płaskie. Dla manometrów z gwintem prostym G uszczelkę daje się między czoło króćca manometru a powierzchnię zaworu manometrycznego. Najczęściej stosowane materiały to mosiądz i PTFE, rzadziej aluminium, stal nierdzewna czy fibra.
- Gwinty stożkowe (uszczelniające na gwincie) NPT, R (stożkowy wg ISO)
Uszczelnienie powstaje na gwincie - nie stosuje się płaskich uszczelek - uszczelnia się taśmą PTFE lub płynnym uszczelniaczem
2. Wybór rozmiaru uszczelki (podkładka uszczelniająca)
Uszczelkę dobiera się do średnicy gwintu, nie do średnicy manometru.
Przykład wymiaru (średnica zewnętrzna / średnica wewnętrzna / grubość):
• Uszczelka manometryczna G1/2 ;
• Rozmiar 18x6x2 mm ;
• Materiał teflon
Najlepszym sposobem doboru rozmiaru uszczelki jest dobór pod wymiar gniazda w zaworze manometrycznym, ponieważ producenci stosują gniazda różniące się między sobą szczegółami.
3. Dobór uszczelki do medium (co płynie w instalacji)
Poniższa tabela przedstawia zastosowanie do różnych mediów spotykanych w instalacjach.
Medium | Fibra | Miedź | PTFE | Aluminiowa | Nierdzewna |
Woda zimna/ciepła | dobra | bardzo dobra | bardzo dobra | dobra | bardzo dobra |
Woda gorąca / para | słaba | bardzo dobra | bardzo dobra | dobra | bardzo dobra |
Olej hydrauliczny / smarowy | średnia | dobra | dobra | bardzo dobra | dobra |
Paliwa (benzyna, ON) | słaba | dobra | bardzo dobra | dobra | bardzo dobra |
Powietrze / sprężone powietrze | dobra | dobra | idealna | bardzo dobra | bardzo dobra |
Chemikalia / agresywne media | słaba | zależnie od chemii | najlepsza odporność | ograniczona odporność | bardzo dobra |
Środowisko korozyjne (woda morska) | słaba | średnia | bardzo dobra | podatne na korozję | idealna |
Wysoka temperatura (150–300°C) | nie | dobra | bardzo dobra | dobra | bardzo dobra |
Uszczelki płaskie - tabela porównawcza
Materiał | Zalety | Ograniczenia | Zastosowania | Dopuszczalna temperatura |
Miedź | Dobra szczelność, odporność na ciśnienie, trwałość | Możliwa korozja dla mediów agresywnych | instalacje ogólne | -50°C do +200°C |
Stal nierdzewna | Bardzo wysoka odporność chemiczna i mechaniczna | Wyższy koszt, twardy materiał – wymaga dobrego docisku | Media agresywne, przemysł chemiczny, petrochemia | -100°C do +300°C |
Aluminium | Lekka, tania, łatwy montaż | Niższa odporność na wysokie ciśnienia | Aplikacje niskociśnieniowe | -50°C do +120°C |
PTFE (teflon) | Najwyższa odporność chemiczna, nie starzeje się | Sztywna – wymaga mocniejszego dociśnięcia | Chemia agresywna, gazownictwo | -200°C do +260°C |
Fibra / włókniste | Odporne na temperaturę i oleje | Nie do mediów silnie agresywnych | Hydraulika, oleje, paliwa | -40°C do +180°C |
Praktyczny sposób montażu (na przykładzie manometru)
- Oczyścić gniazdo zaworu.
- Włożyć uszczelkę płaską.
- Wkręcić manometr ręką, aby nie przesunąć uszczelki.
- Dokręcić kluczem, ale nie za mocno – uszczelka sama uszczelnia naciskiem.
- Sprawdzić szczelność po uruchomieniu instalacji.
Parametry
| Przyłącze procesowe | G 1/4 G1/2 M20 × 1,5 |
| Materiał | miedź teflon stal nierdzewna aluminium fibra |
