Manometry wskazówkowe

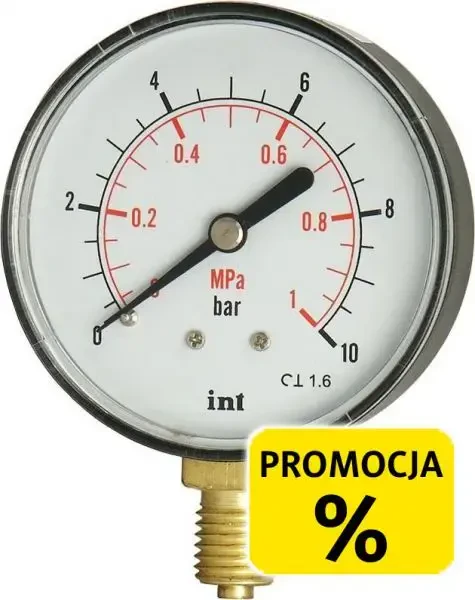

Manometry standardowe z rurką Bourdona serii MB
Kod produktu: MB-P-Cu ; MB-SW-Cu
Ekonomiczność – niska cena sprzedaży i eksploatacji przy dobrych parametrach pracy
Szeroki zakres zastosowań (instalacje wodociągowe, gazowe, grzewcze, hydrauliczne itp.)
Duży wybór materiałów i wariantów wykonania
Jednostki pomiaru ciśnienia w: bar, psi, kg/cm², kPa, MPa
Manometry standardowe
To najczęściej stosowane przyrządy do pomiaru ciśnienia względnego gazów i cieczy w szerokim zakresie instalacji przemysłowych oraz użytkowych. Opierają się na sprawdzonej konstrukcji z rurką Bourdona, co zapewnia niezawodność, prostą obsługę oraz korzystną cenę przy zachowaniu odpowiedniej dokładności dla zastosowań eksploatacyjnych.
Wykonywane są w wielu wersjach konstrukcyjnych, uwzględniających różne średnice tarcz, zakresy ciśnienia oraz metody montażu, co umożliwia ich szerokie zastosowanie w hydraulice, pneumatyce, energetyce, instalacjach grzewczych oraz w wielu gałęziach przemysłu.
Budowa i zasada działania

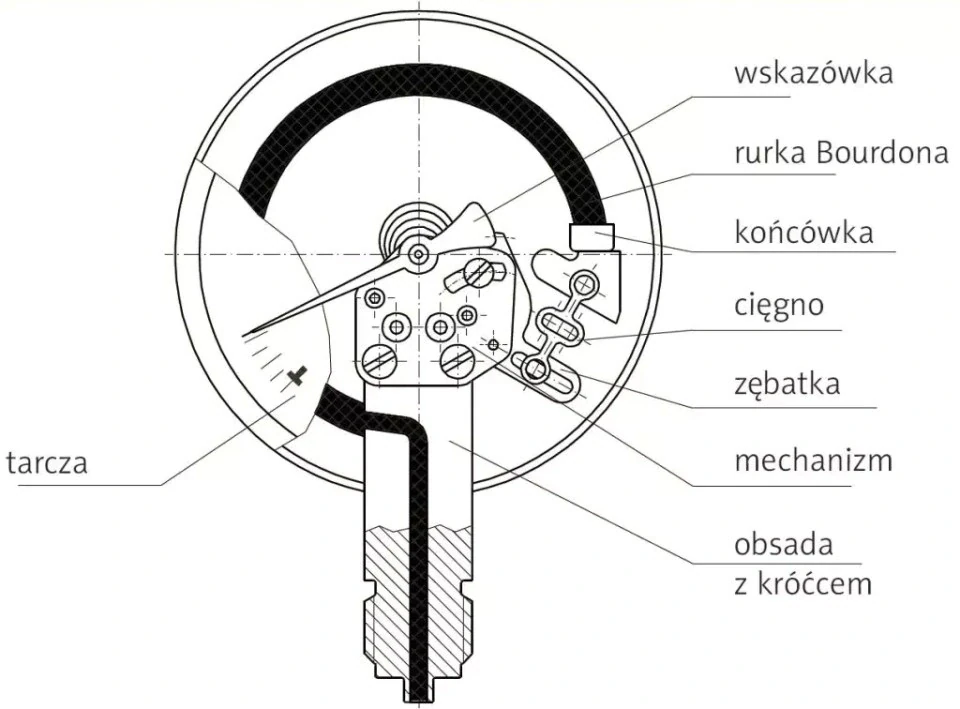

Manometry standardowe najczęściej wykorzystują sprężysty element pomiarowy, który ulega odkształceniu pod wpływem ciśnienia. Najpopularniejszym typem jest rurka Bourdona, zbudowana w formie spłaszczonego, zakrzywionego profilu, który zmienia kształt przy wzroście ciśnienia. Ruch ten poprzez mechanizm przekładni przenoszony jest na wskazówkę, pokazującą wartość ciśnienia na analogowej tarczy.
Typowe elementy budowy:
- obudowa (stalowa lub tworzywowa)
- szybka ochronna (szkło, pleksi)
- tarcza z podziałką
- wskazówka
- element sprężysty (rurka Bourdona)
- króciec przyłączeniowy
Parametry

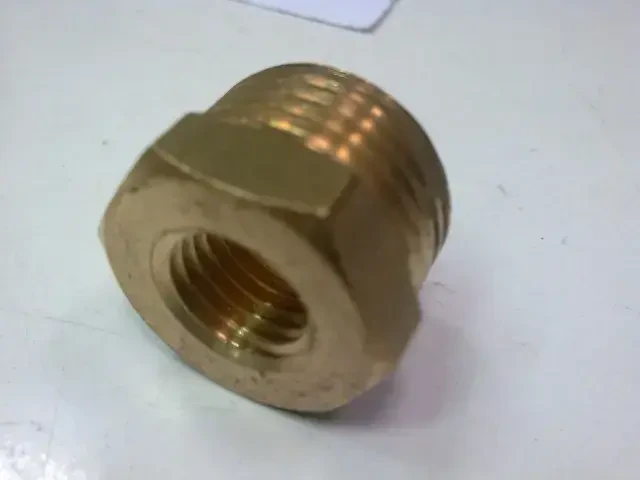

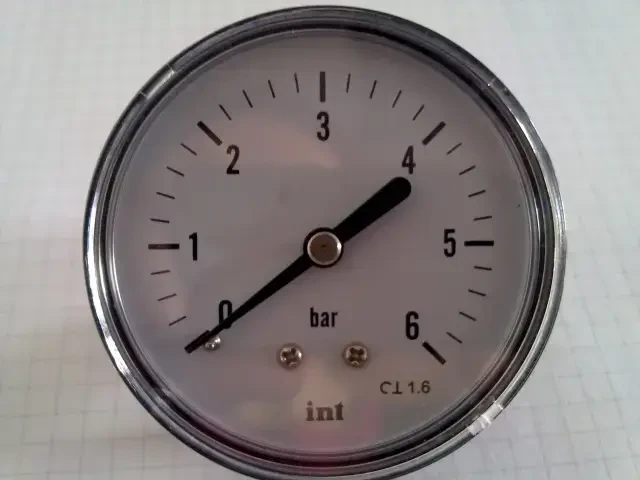

| Wielkość mierzona | ciśnienie |
| Element pomiarowy | rurka Bourdona |
| Materiał obudowy | tworzywo ABS stal węglowa |
| Materiał elementów zwilżanych | stopy miedzi |
| Średnica obudowy | 40 mm 50 mm 63 mm 100 mm 150 mm 160 mm |
| Zakres pomiarowy ciśnienia | 0 ... 0,6 bar 0 ... 1 bar 0 ... 1,6 bar 0 ... 2,5 bar 0 ... 4 bar 0 ... 6 bar 0 ... 10 bar 0 ... 16 bar 0 ... 25 bar 0 ... 40 bar 0 ... 60 bar 0 ... 100 bar 0 ... 160 bar 0 ... 250 bar 0 ... 400 bar -1 ... 0 bar -1 ... 1,5 bar -1 ... 3 bar -1 ... 5 bar -1 ... 9 bar -1 ... 15 bar -1 ... 24 bar |
| Przyłącze procesowe | G1/8 G1/4 G1/2 M12 × 1,5 M20 × 1,5 1/8 NPT 1/4 NPT 1/2 NPT inne, na zapytanie |
| Montaż | radialny tylny |
| Dokładność | 1,6 % 2,5 % |
| Temperatura medium | do 60 °C |
| Temperatura otoczenia | -40 ... 60 °C |
| Medium | ciecze nieagresywne gazy nieagresywne olej ciecze gazy/powietrze |
| Opcje | kołnierz/obejma mocująca dławik wskazówka dodatkowa wersje do tlenu wersja do acetylenu osłona obudowy manometru logo klienta |
| Wypełnienie | brak |
