Termomanometry
Termomanometry serii TM
Kod produktu: Termomanometry TM

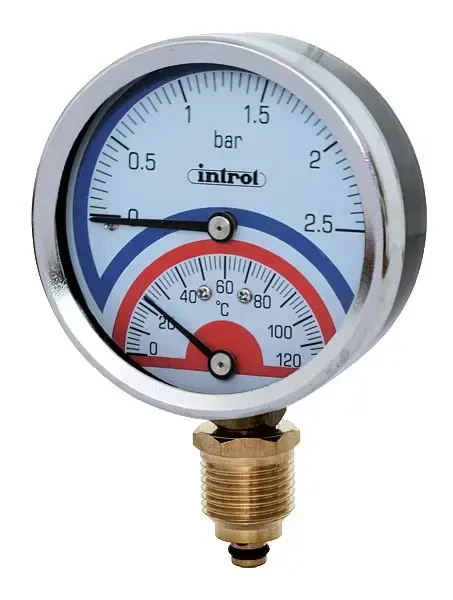

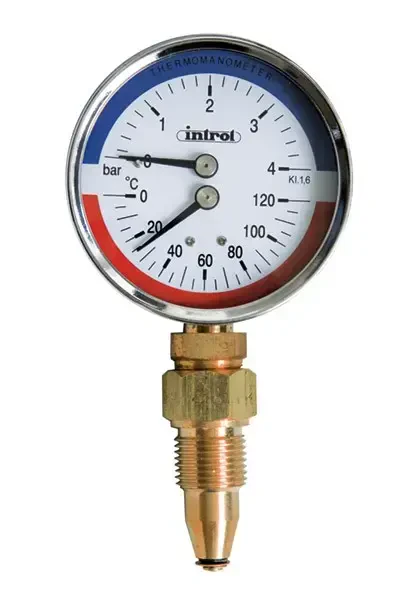

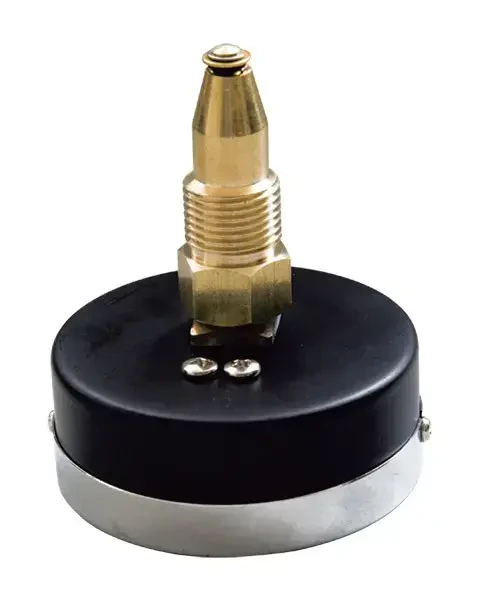

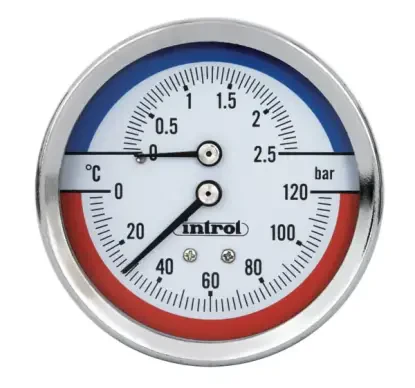

Termomanometr TM-14 i TM-17 przeznaczony jest do pomiaru ciśnienia i temperatury m.in. w kotłach parowych, systemach grzewczych z wykorzystaniem elementów pomiarowych dla ciśnienia - rurki Bourdona. Termomanometr wykonany jest ze stali węglowej, a pomiar temperatury odbywa się za pomocą czujnika bimetalicznego.
Termomanometr do pomiaru ciśnienia i temperatury
- wykonanie materiałowe obudowy: stal węglowa
- wykonanie materiałowe czujnika i zaworu stopowego: stopy miedzi
Zasada działania termomanometru bimetalicznego
Parametry
| Materiał elementów zwilżanych | mosiądz |
| Materiał obudowy | stal węglowa |
| Montaż | radialny tylny |
| Temperatura medium | do 200°C |
| Średnica obudowy | 80 mm |
| Przyłącze procesowe | G1/2 |
| Zakres pomiarowy temperatury | 0 ... 120 °C 0 ... 150 °C |
| Dokładność | 2,5 % |
| Zakres pomiarowy ciśnienia | 0 ... 2,5 bar 0 ... 4 bar 0 ... 6 bar 0 ... 10 bar 0 ...16 bar |
| Medium | ciecze nieagresywne gazy nieagresywne olej ciecze gazy/powietrze powietrze |
| Temperatura otoczenia | -20 ... 50 °C |
| Wielkość mierzona | temperatura ciśnienie |
| Akcesoria | zawór odcinający |
| Element pomiarowy | rurka Bourdona |
| Opcje | inne zakresy (po uzgodnieniu) |
| Producent | Introl |
