Manometry użytkowe

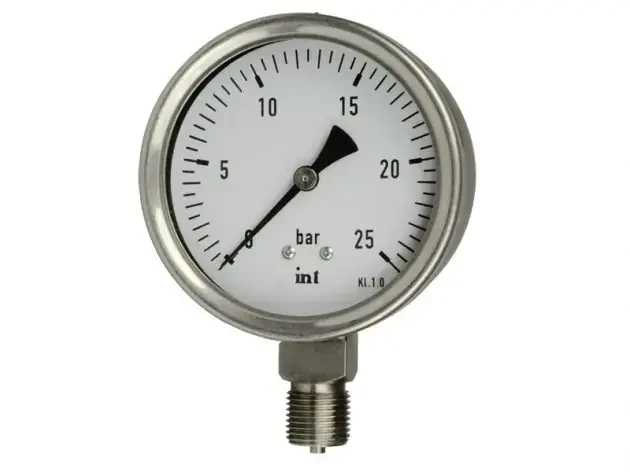

Manometry przemysłowe z rurką Bourdona serii MB
Kod produktu: MB
Manometry przeznaczone do pomiaru ciśnienia mediów ciekłych i gazowych, również mediów agresywnych.

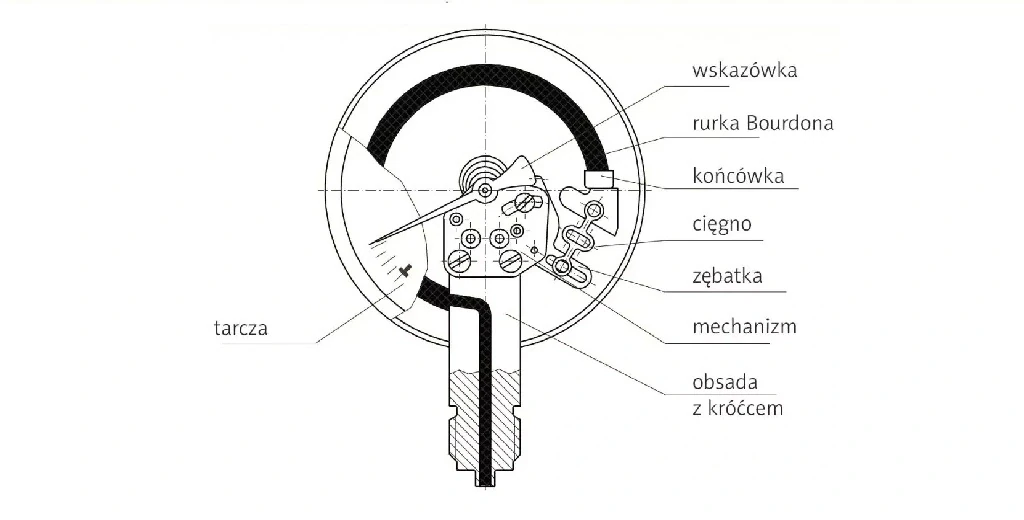

Zasada działania manometrów do pomiaru ciśnienia
Rodzaje manometrów do pomiaru ciśnienia
- manometry z obudową nierdzewną i systemem pomiarowym ze stopów miedzi (MB-SN-Cu) są przeznaczone do pomiaru mediów o temp. max 60°C dla środowiska pracy niezawierającego substancji reagujących z miedzią;
- manometry z wypełnieniem glicerynowym (MB-SN-Cu-G) w przypadku występowania drgań instalacji lub całego urządzenia;

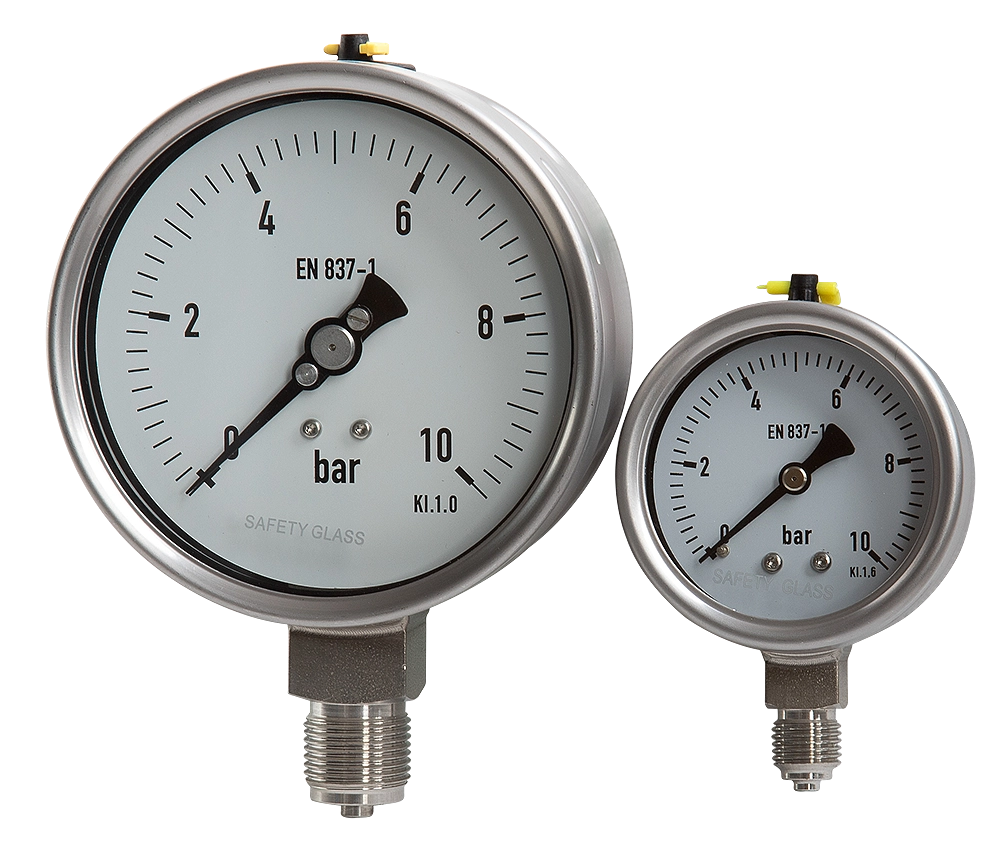

- manometry wykonane w całości ze stali nierdzewnej (MB-SN-SN) są przeznaczone do pomiaru mediów o temp. max 200°C, odporne na działanie mediów agresywnych oraz zanieczyszczeń w postaci pyłów, oparów lub zanieczyszczonych opadów atmosferycznych. Wersja manometrów z wypełnieniem glicerynowym (MB-SN-SN-G) dla temp. mediów max 100°C.
- manometry bezpieczne (MB-SNB-SN) o zmodyfikowanej budowie, która ma na celu zabezpieczenie obsługi przed zagrożeniem, jakie powoduje uszkodzenie rurki Bourdona na skutek znacznego przekroczenia ciśnienia bądź przypadkowego uszkodzenia manometru np. poprzez przypadkowe uderzenie narzędziem w urządzenie. Zwiększenie bezpieczeństwa zostało uzyskane poprzez: zamontowanie pomiędzy rurką a tarczą manometru specjalnej przegrody ze stali nierdzewnej, która zabezpiecza przed wydostaniem się medium przez zniszczoną szybkę manometru; wykonanie rurki Bourdona z materiału, który w przypadku przekroczenia ciśnienia nie rozpada się na drobne fragmenty oraz zastosowania jako szybki szkła nieodpryskowego (sklejonego z folią).
Parametry
| Wypełnienie | brak gliceryna olej silikonowy |
| Temperatura medium | do 60 °C do 200°C do 100 °C |
| Zakres pomiarowy ciśnienia | -1 ... 0 bar 0 ... 400 bar 0 ... 6 bar 0 ... 60 bar -1 ... 1,5 bar -1 ... 3 bar -1 ... 5 bar -1 ... 9 bar -1 ... 15 bar -1 ... 24 bar 0 ... 16 bar 0 ... 600 bar 0 ... 40 bar 0 ... 4 bar 0 ... 0,6 bar 0 ... 1 bar 0 ... 1,6 bar 0 ... 10 bar 0 ... 100 bar 0 ... 1000 bar 0 ... 160 bar 0 ... 1600 bar 0 ... 2,5 bar 0 ... 25 bar 0 ... 250 bar -1 ... 0,6 bar |
| Materiał elementów zwilżanych | stopy miedzi stal nierdzewna |
| Przyłącze procesowe | 1/4” NPT G1/2 G1/4 M20 × 1,5 M12 × 1,5 1/2” NPT |
| Medium | ciecze nieagresywne gazy spalinowe suche gazy nie powodujące korozji ciecze agresywne ciecze ścieki para wodna opary cieczy olej gazy wybuchowe gazy palne gazy niewybuchowe gazy nieagresywne gazy agresywne gaz ziemny gaz naturalny gazy/powietrze |
| Styki alarmowe | indukcyjny, podwójny 12 (NO+NC) indukcyjny, podwójny 21 (NC+NO) indukcyjny, podwójny 22 (NC+NC) indukcyjny, pojedynczy 1xNO indukcyjny, pojedynczy 1xNC magnetyczny, podwójny 11 (NO+NO) magnetyczny, podwójny 22 (NC+NC) magnetyczny, podwójny 21 (NC+NO) magnetyczny, podwójny 12 (NO+NC) magnetyczny, przełączny SPDT magnetyczny, pojedynczy 1xNC magnetyczny, pojedynczy 1xNO indukcyjny, podwójny 11 (NO+NO) |
| Element pomiarowy | rurka Bourdona |
| Materiał obudowy | stal nierdzewna stal nierdzewna ("odrzucana" tylna ściana) |
| Montaż | radialny tylny |
| Opcje | ATEX kołnierz/obejma mocująca logo klienta sygnał wyjściowy 0 ... 10 V sygnał wyjściowy 4 ... 20 mA wersje do tlenu separator chemiczny styki alarmowe wykonania specjalne dla amoniaku |
| Wielkość mierzona | ciśnienie |
| Stopień ochrony | IP54 IP65 IP67 |
| Temperatura otoczenia | -40 ... 60 °C -20 ... 60 °C |
| Średnica obudowy | 100 mm 150 mm 160 mm 250 mm 63 mm |
| Dokładność | ±1,60 % 1 % |
