Separatory membranowe
Separator gwintowany SCG
Kod produktu: Separator SCG
Kompaktowa i lekka konstrukcja
Wysoka odporność chemiczna i mechaniczna
Wszechstronność zastosowań
Wersja z membraną czołową

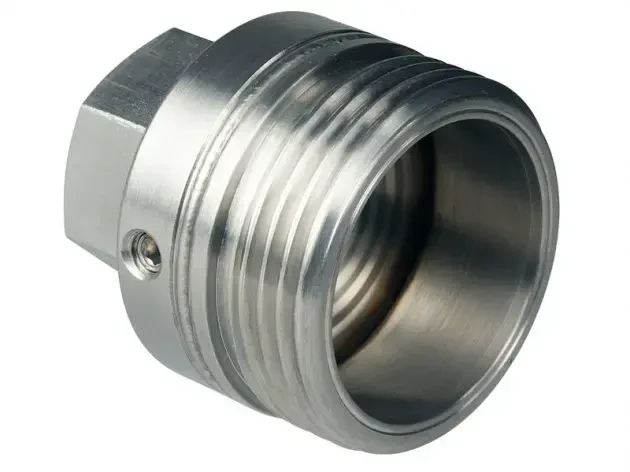

Separator gwintowany SCG
Separator membranowy to element montażowy służący do ochrony urządzeń pomiarowych przed bezpośrednim kontaktem z medium procesowym. Jego zadaniem jest odizolowanie medium od manometru, przetwornika ciśnienia lub sygnalizatora (presostatu) przy jednoczesnym przenoszeniu ciśnienia poprzez układ membrany i cieczy transmisyjnej.
Budowa
Separator gwintowany SCG składa się z kilku podstawowych elementów:
1. Korpus z przyłączem gwintowanym
- wykonany zwykle ze stali nierdzewnej (np. 304 lub 316L)
- zakończony gwintem zewnętrznym lub wewnętrznym
- umożliwia bezpośredni montaż separatora do instalacji.
2. Membrana pomiarowa
- bardzo cienka, elastyczna przegroda
- wykonana z materiałów: stal kwasoodporna, Hastelloy, Monel, tantal, PTFE, odpornych na dany czynnik pomiarowy
- oddziela medium od cieczy wypełniającej.
3. Komora wypełniona cieczą transmisyjną
- wypełniona specjalnym olejem (zwykle silikonowym)
- odpowiada za przenoszenie ciśnienia na urządzenie pomiarowe.
4. Przyłącze do urządzenia pomiarowego
- zwykle w standardzie manometrycznym (np. G1/2)
- umożliwia montaż manometru, przetwornika lub czujnika ciśnienia.
Zastosowanie
Separatory SCG stosowane są w aplikacjach, w których występują media:
- wysoce lepkie lub gęste
- łatwo krystalizujące
- mające tendencję do polimeryzacji
- o temperaturze uniemożliwiającej wykonanie bezpośredniego pomiaru ciśnienia lub wpływającej niekorzystnie na dokładność pomiaru
- niejednorodne lub zawierające cząstki stale, które mogą zatykać kanał wlotowy do urządzenia pomiarowego
- korozyjne

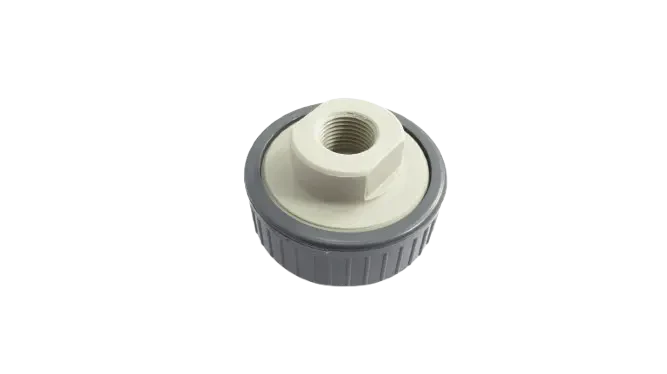

Specjalna wersja z tworzywa
Separator membranowy z tworzywa sztucznego (najczęściej PTFE, PVDF, PP, PFA) stosuje się przede wszystkim wszędzie tam, gdzie medium jest silnie korozyjne lub niebezpieczne dla stali, nawet tej kwasoodpornej.
1. Silnie korozyjne kwasy
Tworzywa jak PTFE są praktycznie obojętne chemicznie, dlatego nadają się do:
- kwasu solnego (HCl) – również o wysokich stężeniach
- kwasu siarkowego (H₂SO₄) – do wysokich stężeń
- kwasu azotowego (HNO₃)
- kwasu fosforowego
- kwasu octowego i organicznych kwasów żrących
2. Zasady i ługi
Separatory z tworzywa sprawdzają się tam, gdzie metal szybko uległby korozji:
- ług sodowy (NaOH)
- ług potasowy (KOH)
- amoniak wodny
- roztwory alkaliczne wysokiego pH
3. Solanki i roztwory soli o silnym działaniu korozyjnym
- chlorki (NaCl, CaCl₂, MgCl₂)
- roztwory o wysokim zasoleniu
- media powodujące korozję wżerową stali nierdzewnej
4. Media agresywne chemicznie i toksyczne
- chlor (Cl₂) – gazowy i w roztworach
- fluorowodory i pochodne fluoru
- rozpuszczalniki organiczne reagujące ze stalą
- środki dezynfekujące i utleniające

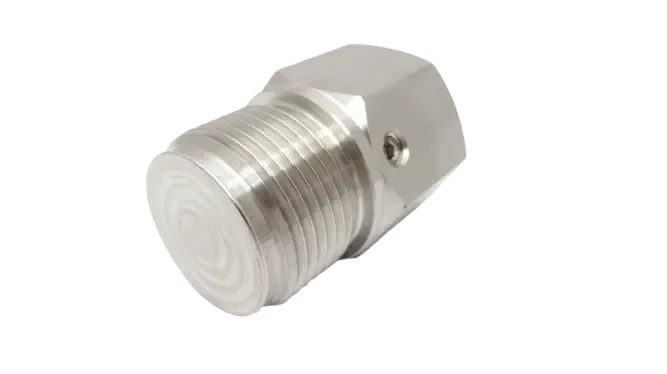

Separator gwintowany SCG w wersji z membraną czołową

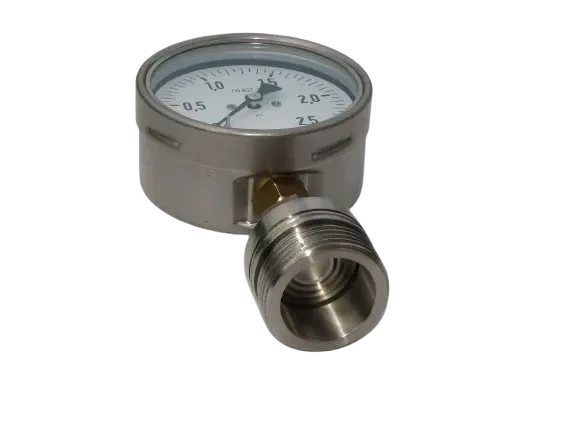

Manometr przemysłowy nierdzewny MB-SN-SN z separatorem membranowym gwintowanym M48x3

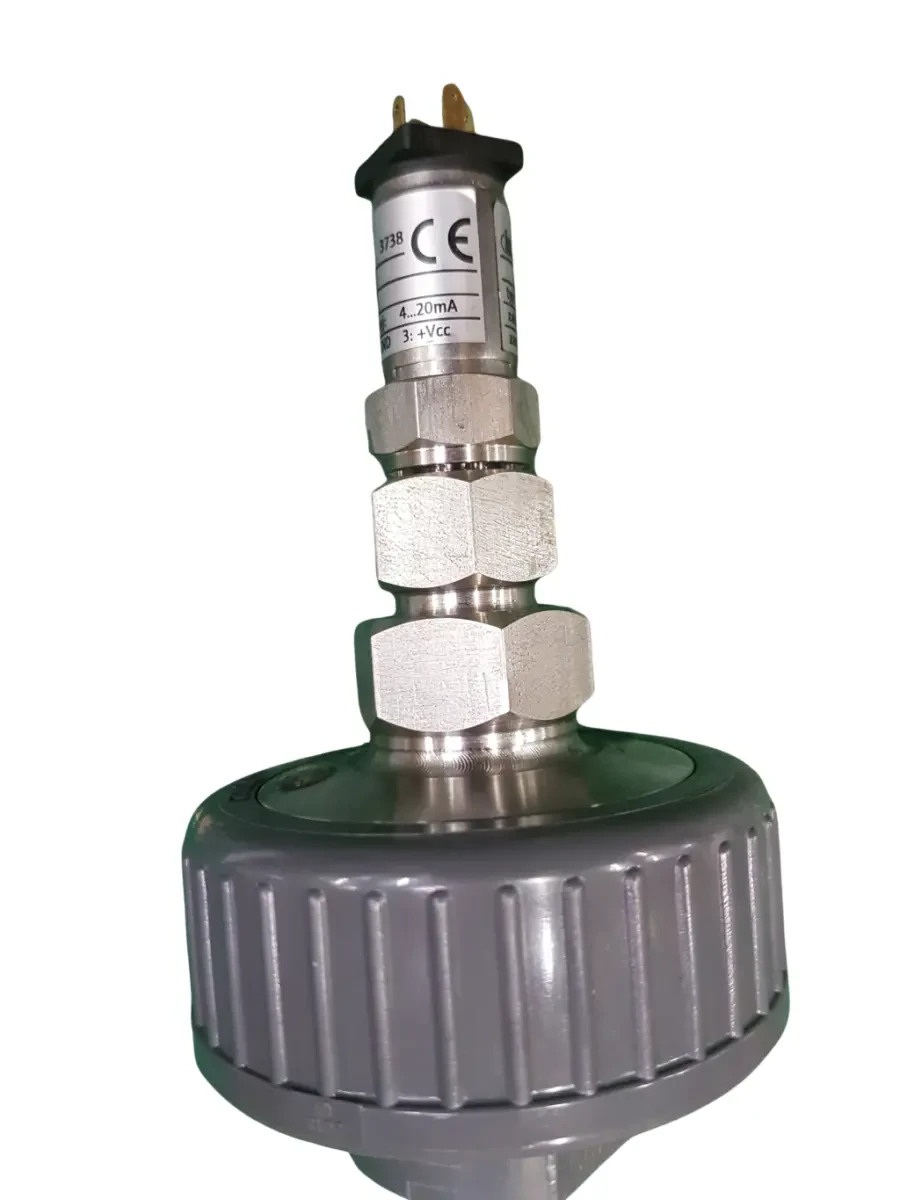

Przetwornik ciśnienia Introbar 20 z separatorem gwintowanym z tworzywa
Parametry
| Materiał membrany | stal nierdzewna tantal Hastelloy C276 PTFE Viton inne na zapytanie |
| Materiał korpusu | stal nierdzewna PP (polipropylen) inne na zapytanie |
| Przyłącze procesowe | G1/2" G3/4" G1" G11/2" M20x1,5 M48x3 inne, na zapytanie |
| Dopuszczalne ciśnienie | 600 bar |
| Medium | zawiesiny krystalizujące gęste lepkie ciecze agresywne ścieki emulsje olejowe |
| Producent | Introl |
