Inteligentne przetworniki ciśnienia

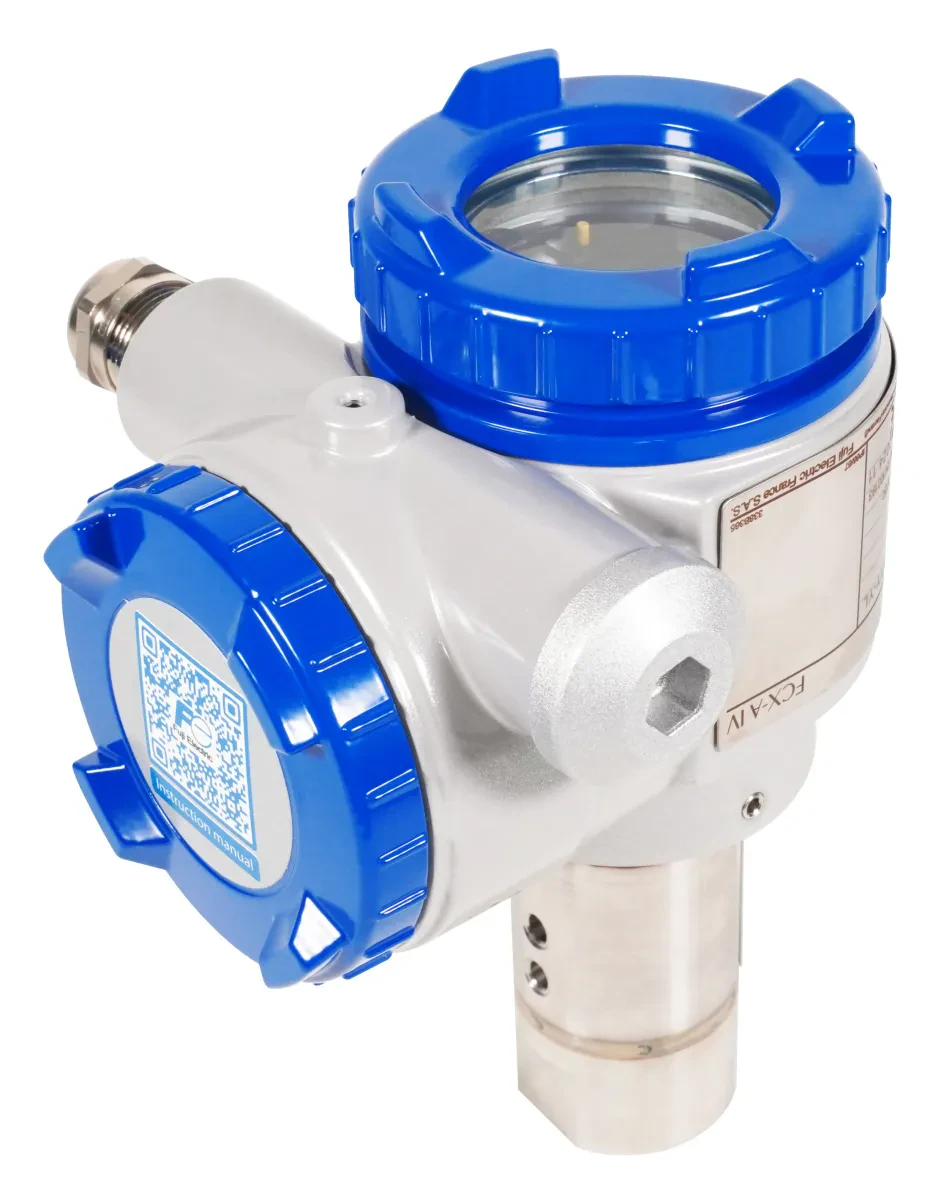

Przetwornik ciśnienia Fuji FKP
Kod produktu: Fuji FKP
Inteligentne przetworniki ciśnienia FKP z protokołem HART do montażu bezpośredniego precyzyjnie mierzą ciśnienie względne i przetwarzają je na wprost proporcjonalny sygnał wyjściowy 4-20 mA. Sercem elementu pomiarowego jest mikropojemnościowy przetwornik krzemowy, który sprawdził się w przemyśle. Cyfrowe przetwarzanie sygnału realizowane przez układ elektroniczny zapewnia wyjątkową dokładność i stabilność. Seria przetworników ciśnienia FCX-A IV spełnia poziomy integralności i bezpieczeństwa SIL 2 (HFT=0) i SIL 3 (HFT=1) zgodnie z normami IEC 61508 i IEC 61511.
Inteligentny przetwornik ciśnienia do precyzyjnych pomiarów przemysłowych
Najnowsza generacja inteligentnych przetworników ciśnienia FKP i ciśnienia absolutnego FKA serii FCX-A IV to w pełni programowalne urządzenia, które dzięki unikalnej konstrukcji komory pomiarowej sensora zapewniają wysoką dokładność oraz stabilność długookresową. Gwarantują również wieloletnią bezawaryjną pracę nawet w najtrudniejszych warunkach aplikacyjnych.
Szeroki wachlarz zakresów pomiarowych, materiałów konstrukcyjnych oraz przyłączy procesowych sprawia, że seria FCX-A IV przetworników ciśnienia z HART to elastyczne rozwiązanie znajdujące zastosowanie w praktycznie każdej gałęzi przemysłu.
Z uwagi na jakość wykonania, trwałość użytkowania oraz niezbędne certyfikaty i dopuszczenia, programowalne przetworniki ciśnienia Fuji są stosowane między innymi w aplikacjach przemysłu petrochemicznego, energetycznego, spożywczego oraz gazowniczego.

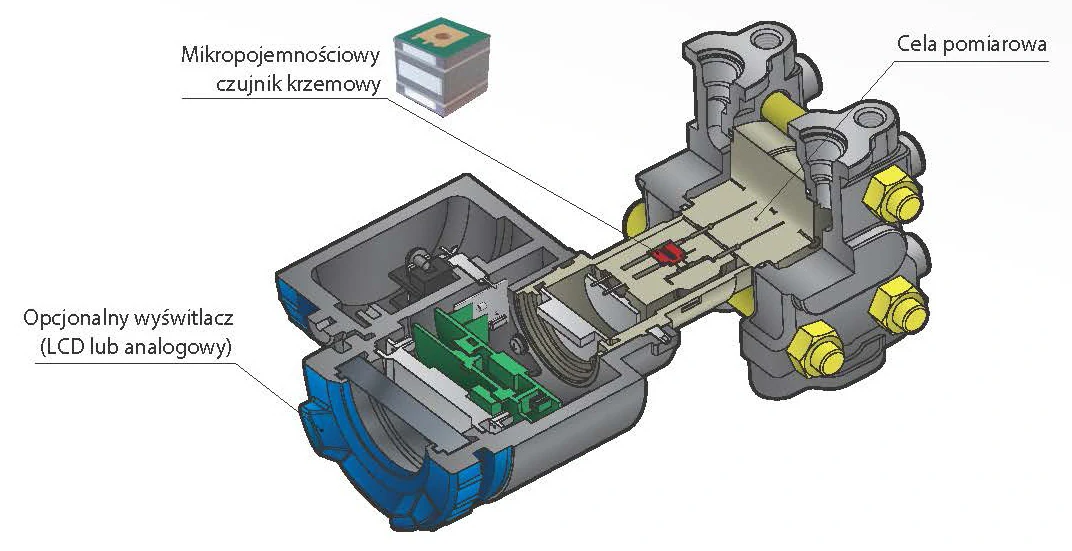

Inteligentne przetworniki ciśnienia z sensorem pojemnościowym

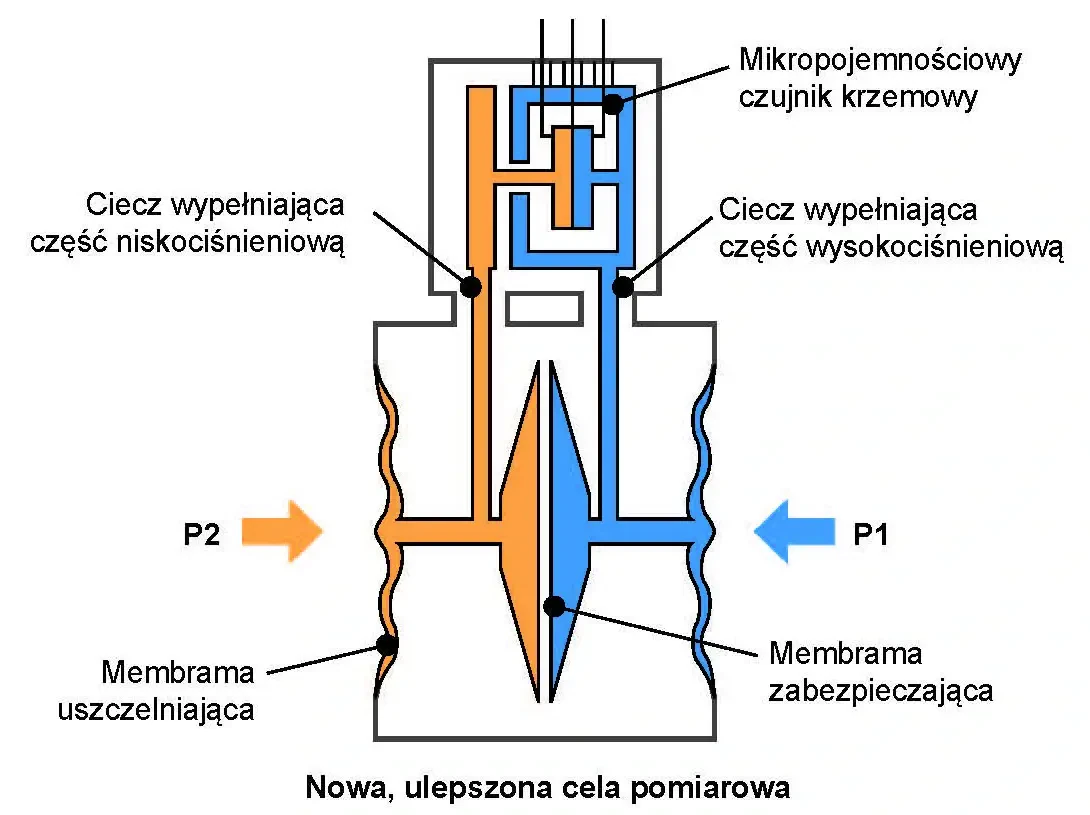

Inteligentne przetworniki ciśnienia mierzą z dużą dokładnością ciśnienie absolutne lub nadciśnienie i przekazują na wyjściu proporcjonalny sygnał 4 ... 20 mA. W przetwornikach tych zastosowano unikalny pojemnościowy sensor krzemowy wykonany metodą mikroobróbki według najnowszej techniki mikroprocesorowej, dzięki czemu uzyskały on wyjątkowe zalety i funkcjonalność.

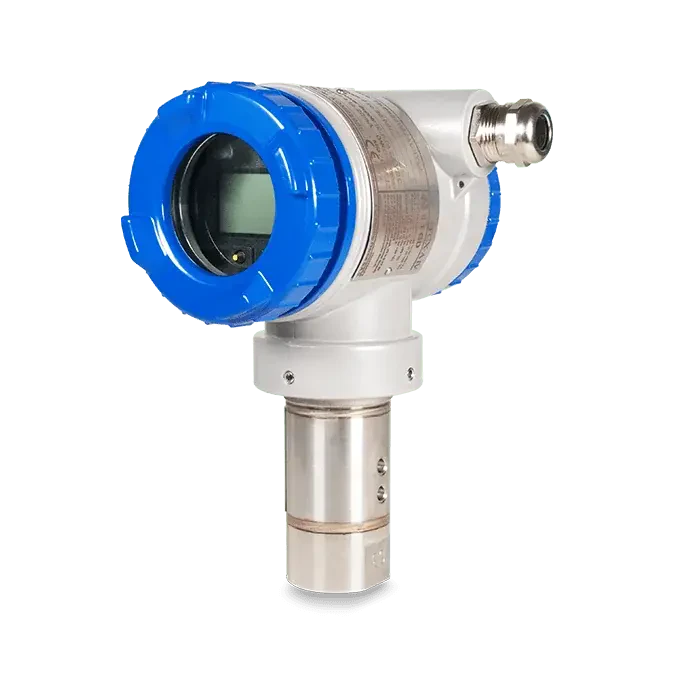

Inteligentny przetwornik ciśnienia zgodny z FDT
Przetworniki ciśnienia Fuji z HART działają w technologii FDT (światowy standard zarządzania inteligentnymi urządzeniami obiektowymi). Udostępnione do przetworników sterowniki DTM wraz z oprogramowaniem ramowym np. Packware umożliwiają zdalną konfigurację i kontrolę błędów w technologii FDT.

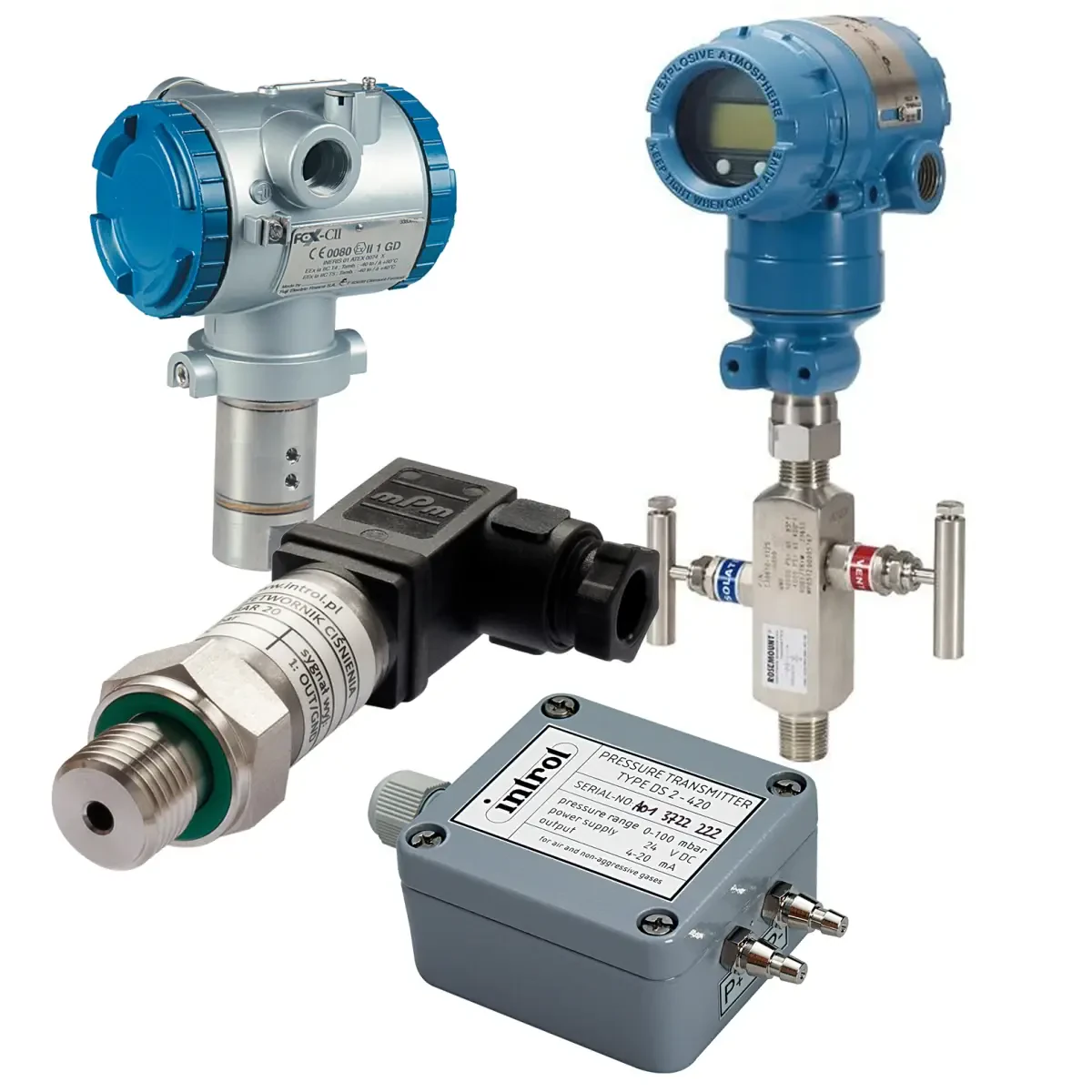

Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Dokładność | 0,1% |
| Stabilność | ±0,2 % / 10 lat |
| Zakres pomiarowy ciśnienia | -1...1,3 bar -1...5 bar -1...30 bar -1...100 bar |
| Zakresowość | 16:1 |
| Typ wyjścia | 4...20 mA + HART |
| Materiał elementów zwilżanych | opcjonalnie: Hastelloy C-276 stal nierdzewna 316L |
| Przyłącze procesowe | 1/4-18 NPT 1/2–14 NPT G 1/2 A M20×1,5 Rc 1/2" |
| Stopień ochrony | IP 67 |
| Temperatura medium | -40...100°C |
| Zasilanie | 10,5 … 45 V DC |
| Dopuszczenia | SIL ATEX Ex ia, Ex db NACE |
| Opcje | Wskaźnik cyfrowy Wersja do chloru Wersja do tlenu |
| Producent | Fuji Electric |
