Przetworniki podstawowe i programowalne

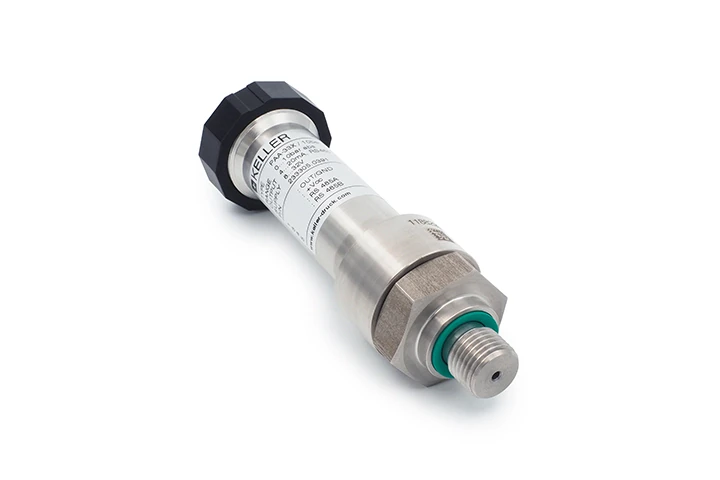

Przetwornik ciśnienia serii 33X

Kod produktu: Przetwornik ciśnienia serii 33X

Wyjątkowo precyzyjne czujniki ciśnienia do przemysłu serii 33X wykorzystują cyfrową kompensację z modelem matematycznym, aby osiągnąć wyjątkową dokładność na poziomie 0,05% FS - w zakresie temperatur od 10 do 40°C - wartość ta odpowiada nawet całkowitemu polu błędu. Opcjonalnie można uzyskać dokładność nawet 0,01% FS. Oprócz cyfrowego interfejsu RS485, precyzyjne czujniki ciśnienia do przemysłu serii X-line posiadają skalowalne, analogowe wyjście prądowe lub napięciowe.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Precyzyjne czujniki ciśnienia do przemysłu serii 33X

Najważniejsze cechy serii 33X:

zakresy pomiarowe ciśnienia względnego, absolutnego, manowakuometrycznego w przedziale 0 ... 0,3 bar do 0 ... 1000 bar,
wyjścia prądowe 4 ... 20 mA, 2-przewodowe, 3-przewodowe napięciowe 0 ... 10 V, 0 ... 5 V, 0,1 ... 2,5 V + RS485 (Modbus),
klasy dokładności 0,05% (opcjonalnie 0,01%),
maksymalna dokładność/precyzja do 0,01% FS,
możliwość połączenia interfejsu RS485 z interfejsem analogowym,
protokół Modbus RTU dla wartości procesowych i konfiguracji,
najwyższa stabilność długoterminowa.

Precyzyjny czujnik ciśnienia dla przemysłu

Elementem pomiarowym jest krzemowy mikroukład o wysokiej czułości montowany w pływającym elemencie oraz nowoopracowany mikroprocesor XEMICS ze zintegrowanym 16 bitowym konwerterem A/D. Dodatkowo na powierzchni krzemowego układu przymocowany jest niezależny czujnik temperatury - wpływy temperatury i nieliniowości są kompensowane matematycznie. Dzięki temu całkowite pole błędu (TEB) wynosi typowo ±0,05% w całym zakresie temperatur i ciśnień, a więc 20-50 krotnie mniej niż w przypadku klasycznych przetworników.

Poprzez oprogramowanie CCS30 lub READ30 przeliczona wartość ciśnienia oraz temperatura może być wyświetlana na PC, oprogramowanie to również umożliwia rejestrację i prezentację graficzną. W system komunikacji cyfrowej może być wpiętych do 128 czujników ciśnienia.

Czujnik ciśnienia z wyjściem analogowym:

procesor XEMICS posiada zintegrowany przetwornik A/D (16 bitów na sygnał analogowy 4 ... 20 mA lub 0 ... 10 V),
częstotliwość konwersji wynosi 400 Hz,
dokładność ograniczona jest do 0,05%,
wyjście cyfrowe jest dostępne we wszystkich przetwornikach z wyjściem analogowym.

Programowanie czujnika ciśnienia 33X

Przy pomocy oprogramowania CCS30 lub READ/PROG30, konwertera RS485 (np. K102 lub K114) oraz PC możemy wyświetlać wartości mierzonego ciśnienia i temperatury, zmieniać jednostki oraz ustawiać zero i zakres naszego czujnika ciśnienia. Wyjście analogowe może być ustawione na dowolny zakres zawierający się w zakresie kompensowanym danego przetwornika, czyli przetwornik standardowy 100 bar możemy łatwo przeprogramować na przykładowo 60 bar.

Precyzyjny czujnik ciśnienia dla przemysłu 33X - typowe zastosowania:

laboratoria, stanowiska pomiarowe,
wzorce pomiarowe, pomiary precyzyjne,
aplikacje przemysłowe.

Dokładność a precyzja

Dokładność jest pojęciem bezwzględnym, precyzja zaś względnym. Ciśnienie wyrażone jako związek podstawowych jednostek długości, masy i czasu określane jest w laboratoriach z niepewnością rzędu 70 do 90 ppm lub blisko 0,01%. Urządzenia referencyjne używane w laboratoriach KELLER’a legitymują się niepewnością pomiaru rzędu <0,025%. Poniżej tego poziomu KELLER używa pojęcia precyzji, jako zdolności danego przetwornika do określania każdego punktu pomiarowego z precyzją 0,01% względem wartości wskazanej przez urządzenie wzorcowe.

Prawidłowy dobór przetwornika do aplikacji

Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:

Jak dobrać przetwornik ciśnienia?

Parametry

Typ czujnika	piezorezystancyjny
Dokładność	±0.05 % zakresu ±0.01 % zakresu
Zakres pomiarowy ciśnienia	0 ... 0,3 bar 0 ... 0,3 bar absolutne 0 ... 1 bar 0 ... 1 bar absolutne 0 ... 3 bar 0 ... 3 bar absolutne 0 ... 6 bar 0 ... 6 bar absolutne 0 ... 10 bar 0 ... 10 bar absolutne 0 ... 16 bar 0 ... 16 bar absolutne 0 ... 30 bar 0 ... 30 bar absolutnego 0 ... 60 bar 0 ... 100 bar 0 ... 300 bar 0 ... 700 bar 0 ... 1000 bar -0,3 … 0,3 bar -1 ... 1 bar -1 … +3 bar -1 … +10 bar -1 … +16 bar -1 … +30 bar
Materiał elementów zwilżanych	stal nierdzewna
Przyłącze procesowe	G ¼ A G ¼ B G 1/2 A G 1/2 B G 1/2 wewn. M20x1,5 ¼ NPT ¼ NPT wewn. ½ NPT 7/16-20 UNF
Przyłącze elektryczne	Wtyczka kątowa DIN EN 175301-803 A M12x1 M16 x 0,75 Przewód kablowy
Temperatura medium	-20 ... 125°C -40 ... 125°C
Typ wyjścia	RS485 (Modbus) 4 ... 20 mA, 2-przewodowy + RS485 0 ... 10 V, 3-przewodowy + RS485 0 ... 5 V, 3-przewodowy + RS485 0,1 ... 2,5 V, 3-przewodowy + RS485
Wytrzymałość na wibracje	10 g, 10 … 2000 Hz, ±10 mm
Odporność na wstrząsy	50 g, 11 ms
Producent	Keller
