Zawór zabezpieczający serii 005.50

Kod produktu: Zawór serii 005.50

Zawory zabezpieczające (bezpieczeństwa) firmy AS-Schneider używane są do ochrony przyrządów do pomiaru ciśnienia przed uszkodzeniem, utratą dokładności i/lub zerwaniem (przerwaniem) w przypadku nadmiernego ciśnienia systemowego. Nadają się (wersje nie wykonane z mosiądzu) do pomiaru mediów gazowych – w tym agresywnych.

Zawór zabezpieczający serii 005.50 – główne cechy

  • zakresy nastaw w przedziale 0.4 ... 2,5 bar do 400 ... 600 bar
  • wykonania materiałowe:
    ◦ dla przyłączy G1/2”, M20x1,5 i ¼ NPT – mosiądz lub stal nierdzewna 1.4571 (316Ti),
    ◦ dla ½ NPT dodatkowo stal nierdzewna 316, Duplex, Inconel 625, Monel 400, Hastelloy C-276
  • korpus kuty
  • maksymalne ciśnienie dopuszczalne (PS) 600 bar
  • maksymalne ciśnienie wlotowe 1000 bar (z wyjątkiem typu mosiężnego: 600 bar)
  • maksymalna dopuszczalna temperatura (TS) 80ºC lub 60ºC dla zatwierdzonych przez DVGW typów S005.50.001.00DV / 201.00DV
  • uszczelki tłoka:- FKM (FPM wg ISO)- Membrana NBR dla typu z zatwierdzeniem DVGW

Zespół tłoka działa na zasadzie sprężyny o regulowanej wartości i zawiera mechanizm uszczelniający, który izoluje ciśnienie w układzie od przyrządu. Uszczelką od wlotu do wylotu jest pierścień O-ring, uszczelnienie do atmosfery realizowane jest albo przez inny pierścień O-ring (ciśnienie systemu większe od 2 bar) lub przez membranę (dla ciśnienia systemu 0.4 do 2.5 bar). Ponieważ ciśnienie systemu pokonuje siłę sprężyny, tłok porusza się, powodując zamykanie układu uszczelniającego. Strona wylotu jest teraz izolowana od wzrastającego ciśnienia systemu i przyrząd jest chroniony. Ciśnienie systemu spada do ciśnienia powtórnego otwarcia (25% poniżej ciśnienia zamykającego), zawór otwiera się ponownie.

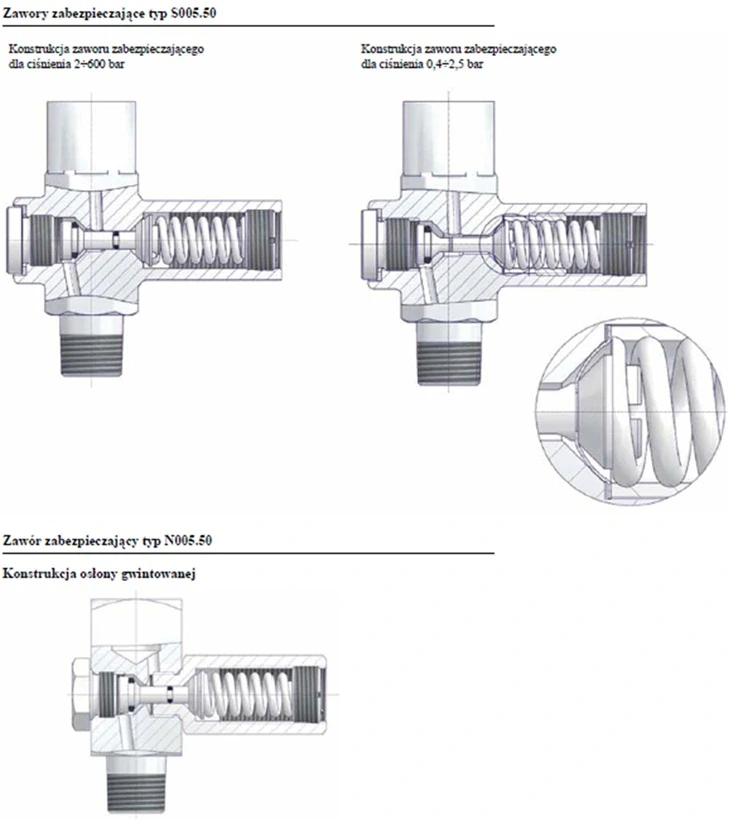

Schemat - Zasada działania zaworu zabezpieczającego

Zawory zabezpieczające do gazów

Zawory zabezpieczające są dostępne w standardzie z opcją dla gazów agresywnych wg NACE MR0175/MR0103 oraz ISO 15156 - z wyjątkiem wykonania z mosiądzu.

Badanie powłoki i test siedziska wykonywany jest przy 1.5- krotnym maksymalnym ciśnieniu roboczym wg EN 12266-1 – P10, P11 oraz P12. Ciśnienie zamykające normalnie jest ustawiane na średnią wartość odpowiedniego zakresu nastawy, np. zakres nastawy 2-6 bar = 4 bar ciśnienie zamykające.

Opcja - zawory zabezpieczające z zatwierdzeniem DVGW

Zatwierdzenie (atest, certyfikat) DVGW to oficjalne potwierdzenie zgodności produktów, materiałów lub usług z rygorystycznymi normami bezpieczeństwa, higieny i jakości ustanowionymi przez Niemieckie Stowarzyszenie Techniczno-Naukowe Gazu i Wody (Deutscher Verein des Gas- und Wasserfaches).

W przypadku zaworów podstawą testu jest DVGW VP 308. Oznacza to, że nadają się one do wszystkich rodzajów gazów zgodnie z numerem G 260 na liście DVGW.

Ciśnienie-Temperatura:

  • maks. 400 bar przy -20°C do +60/+80°C
  • numer zatwierdzenia DVGW: DG-4515BP0208

Opcja - zawory zabezpieczające do tlenu

  • AS-Schneider oferuje opcję czyszczenia i smarowania do obsługi tlenu
  • maks. dopuszczalne ciśnienie (robocze) (PS): 400 bar
  • maks. dopuszczalne ciśnienie (robocze) (TS): 60°C
  • dostępny jest wybór materiałów uszczelek typu O-ring

Opcja - zawory zabezpieczające z certyfikatem jakości

Certyfikat kontroli 3.1 zgodnie z normą EN 10 204 dla materiału korpusu zaworu i próby ciśnieniowej dostępny na życzenie.

Parametry

Zakres regulacji0,4 ... 2,5 bar
2 ... 6 bar
5 ... 25 bar
20 ... 60 bar
50 ... 250 bar
240 ... 400 bar
400 ... 600 bar
Materiał elementów zwilżanychmosiądz
stal nierdzewna 316
stal nierdzewna 1.4571 (316Ti)
Duplex
Inconel 625
Monel 400
Hastelloy C-276
Przyłącze procesoweG1/2
½ NPT
¼ NPT
M20x1,5
DopuszczeniaDVGW (dla wybranych modeli)
Opcjecertyfikat materiałowy 3.1
Wersja do tlenu
ProducentAS-Schneider
