Separatory cyklonowe

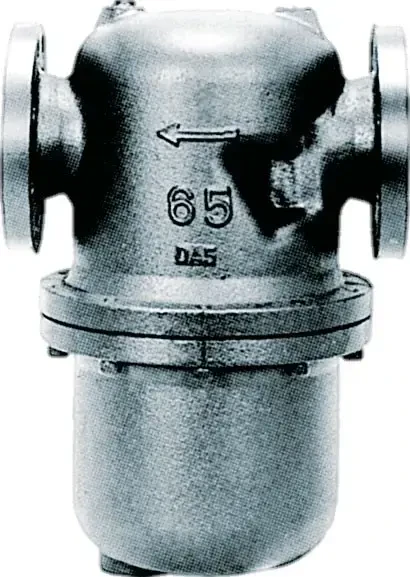

Separator cyklonowy DS-2
Kod produktu: DS-2
Cyklonowe separatory serii DS-2 przeznaczone do wydzielania wody, oleju, innych cieczy oraz zanieczyszczeń z pary wodnej, powietrza, a także gazów. Osuszanie oraz oczyszczanie jest niezwykle ważne dla urządzeń pomiarowych. Procesy te uwalniają od szeregu problemów związanych z
- uderzeniami wodnymi,
- kanałów wentylacyjnych,
- zwiększoną erozją i korozją rur,
- turbin,
- armatury,
- maszyn parowych.
Dzięki temu wzrasta sprawność wymiany ciepła.
Krótka charakterystyka separatorów cyklonowych DS-2
Separatory cyklonowe serii DS-2 firmy Armstrong. Materiał wykonania separatorów to żeliwo sferoidalne. DS-2 zawierają przyłącza kołnierzowe DN65 ... DN100. Przeznaczone są do mediów o temperaturze do 220°C oraz ciśnieniu do 20 bar. Bardzo wysoką sprawność pracy do 98%. Odprowadzają drobiny o wielkości ≥10μm. Najważniejszą zaletą tych separatorów jest bardzo mały spadek ciśnienia, eliminuje to niepotrzebne straty. Brak posiadania żadnych ruchomych część, co znacznie mniejsza koszty instalacji.
Zasada działania separatorów cyklonowych DS-2
Prędkość kątowa wzrasta, dzięki aparatu kierującemu, który powoduje zawirowanie zanieczyszczonej pary. Wywołuje to w kropelkach, mgłach oraz zanieczyszczeniach tak dużą siłę odśrodkową, że zostają rzucone na ścianki separatora i spływają na dno, a następnie odprowadzane stamtąd za pomocą odwadniacza. Wydolność oddzielania polepsza się, dzięki dużej prędkości przepływu oczyszczanego medium. Jednak zwiększa to jednocześnie spadek ciśnienia. Do prawidłowego doboru wielkości separatora potrzebna jest znajomość wielkości przepływu, a także ciśnienia i temperatury oczyszczanego medium.
Parametry
| Materiał korpusu | żeliwo sferoidalne |
| Ciśnienie | do 20 bar |
| Przyłącze procesowe | DN65 DN80 DN100 |
| Temperatura medium | do 220 °C |
| Medium | para wodna gazy/powietrze powietrze |
| Dopuszczenia | CE |
| Producent | Armstrong |
