Zawory elektromagnetyczne

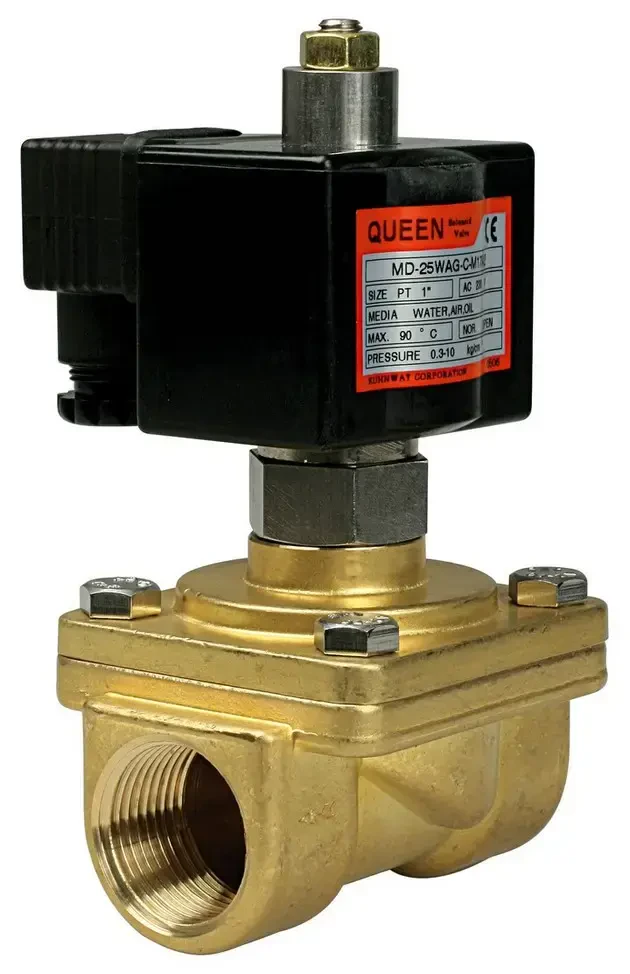

Zawór elektromagnetyczny do wody serii MD-C

Zawór elektromagnetyczny normalnie otwarty serii MD-C

Kod produktu: EMD

Zawór elektromagnetyczny do wody serii MD-C, firmy Kuhnway, przeznaczony do takich mediów jak woda, gaz (nie do stosowania dla gazów w instalacjach domowych), olej do 50 cSt oraz dla substancji, które nie wchodzą w reakcje chemiczne z korpusem i membraną. Elektrozawory przeznaczone są dla mediów o temperaturze do 90°C.

opis
parametry
produkty powiązane
kontakt z ekspertem

zawór bezpośredniego działania,
test napięcia dla cewki 1500 V na 60 s ciągłej pracy cewki,
dopuszczalne ciśnienie dla obudowy zaworu dla ciśnienia < 10 bar jest do 2 razy większe od ciśnienia pracy, a dla ciśnienia > 10 bar jest do 1,5 razy większe od ciśnienia pracy,
żywotność cewki 1 rok lub 500.000 cykli

Zawory elektromagnetyczne do wody serii MD-C są dostępne zarówno w wykonaniu mosiężnym (membrana NBR) jak i ze stali nierdzewnej AISI 316 (membrana EPDM).

woda,
gaz (nie stosować dla gazów w instalacjach domowych),
olej do 50 cSt,
substancje nie wchodzące w reakcje chemiczne z korpusem i membraną elektrozaworu pod warunkiem, że ich temperatura nie przekracza 90°C.

Parametry

Rezystancja izolacji	1500V 100M Ohm [V/A]
Medium	ciecze nieagresywne powietrze gazy/powietrze ciecze agresywne ciecze olej gazy niewybuchowe gazy nieagresywne gazy agresywne woda
Zasilanie	230 V AC 24 V AC 24 V DC
Materiał korpusu	stal nierdzewna mosiądz
Przyłącze procesowe	1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT 3/8" BSPT
Temperatura medium	do 90 °C
Ciśnienie procesowe	0,3 - 10 bar dla powietrza, gazów obojętnych oraz wody 0,3 - 7 bar dla oleju poniżej 50 cst
Cewka	IP65, klasa H
Dopuszczenia	CE
Producent	Kuhnway
