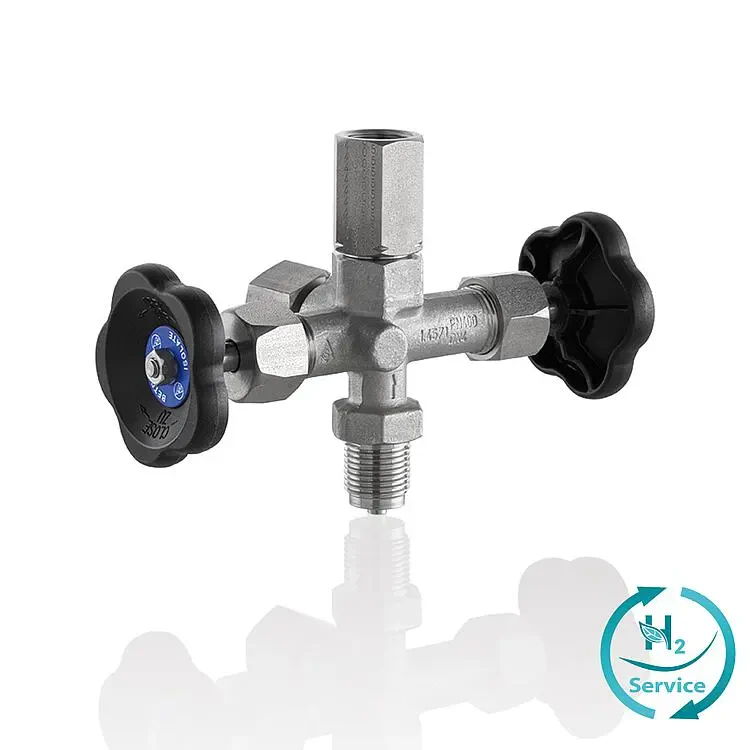

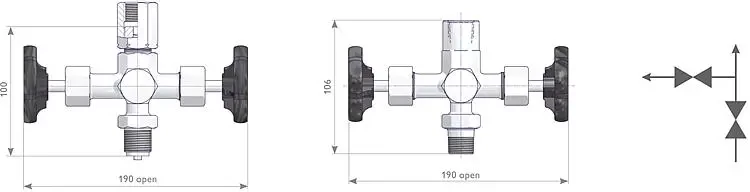

Zawór manometryczny podwójny S004.60

Kod produktu: Zawór manometryczny podwójny S004.60

Dodatkowe przyłącze kontrolne do testowania bez konieczności demontażu urządzenia ciśnieniowego

Korpus kuty
Gwinty w standardzie wewn./zewn. G1/2 lub M20x1,5 (opcjonalnie 1/2 NPT)
Standardowe uszczelnienie PTFE (opcjonalnie grafit)
PN 250/400
Możliwa wersja przystosowana do montażu na wsporniku
Certyfikat materiałowy 3.1 (za dodatkową opłatą)

Cechy i zalety zaworów manometrycznych

Zawory manometryczne niemieckiej firmy AS-Schneider, której jesteśmy oficjalnym dystrybutorem na Polskę, są projektowane, produkowane i testowane zgodnie z normami DIN 16270, DIN 16271 i DIN 16272. Zgodnie z tymi normami zawory mogą być stosowane przy maksymalnym dopuszczalnym ciśnieniu roboczym (PS) wynoszącym 250 barów (mosiądz) lub 400 barów (stal węglowa i stal nierdzewna) oraz maksymalnej dopuszczalnej temperaturze (TS) wynoszącej 120°C dla cieczy, gazów lub par. Maksymalna dopuszczalna temperatura (TS) wynosząca 120°C uwzględnia wymóg, aby zawory i przyrządy pomiarowe były chronione przed nagrzewaniem przez gorące media. Można to osiągnąć za pomocą rurek syfonowych lub przewodów impulsowych o odpowiedniej długości. Jednakże zawory AS-Schneider mogą być stosowane w temperaturach do 232°C (z uszczelnieniem PTFE) lub do 300°C (przy uszczelnieniu grafitowym), jednak z wyjątkiem zaworów mosiężnych (ograniczonych do 200°C).

Szczegółowe informacje na stronie producenta:

www.as-schneider.com

Cechy standardowe zaworów manometrycznych serii S004.60

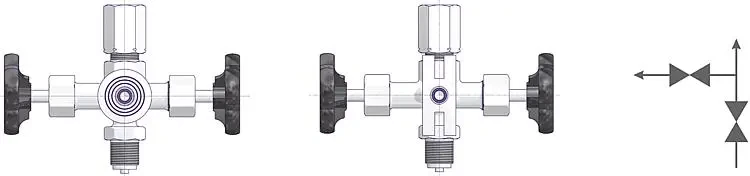

  • przyłącze testowe umożliwiające podłączenie przyrządu kontrolnego (kalibratora czy manometru wzorcowego)
  • korpus kuty
  • gwint trzonu wewnętrzny
  • trzon z powierzchnią walcowaną na zimno i nieobrotową końcówką iglicy
  • standardowe uszczelnienie PTFE
  • test ciśnienia - badanie powłoki i test siedziska wykonywane są przy 1,5 krotności maksymalnego ciśnienia roboczego wg EN 12266-1 – P10, P11 i P12.

Cechy opcjonalne zaworów manometrycznych serii S004.60

  • zawory z zatwierdzeniem DVGW
  • AS-Schneider oferuje różne typy zaworów które zostały przetestowane i zatwierdzone przez DVGW. Bazą testu jest DVGW VP 308. Zawory mogą być stosowane dla wszystkich gazów zgodnie z DVGW G 260.Wartości znamionowe ciśnienia-temperatury:
  • maks. 100 bar @ -5ºC aż do +60ºCNr zatwierdzenia DVGW: DG-4315BQ0226

Wersja do tlenu

W instalacjach tlenowych nie wolno używać elementów smarowanych olejami lub smarami organicznymi, ani materiałów, które mogą reagować z czystym tlenem. Dlatego zawory do tlenu wykonywane są z mosiądzu odtłuszczonego (najpopularniejsze) lub stali nierdzewnej – odtłuszczonej. Unika się stali węglowej.

Dlaczego zwykłego zaworu nie wolno stosować w tlenie?

Bo może dojść do:

  • zapłonu resztek oleju
  • wybuchu przy nagłym otwarciu pod wysokim ciśnieniem
  • uszkodzenia przyrządu pomiarowego
  • zanieczyszczenia medium tlenowego

Dlatego zawory do tlenu MUSZĄ być specjalnie przygotowane.

Zawory manometryczne do tlenu stosuje się w:

  • instalacjach tlenowych przemysłowych: spawanie, cięcie, palniki, butle tlenowe
  • instalacjach medycznych O2: centrale tlenowe, rozprężalnie, rozdzielacze gazów medycznych
  • instalacjach laboratoriów czystych - wysokie wymagania czystości
  • przemysł chemiczny i petrochemiczny– czysty tlen i mieszanki bogate w O2

Aplikacje przy emisji gazów cieplarnianych

Dla aplikacji przy emisji gazów cieplarnianych AS-Schneider oferuje zawory z uszczelnieniem mieszkowym. Wybór klasy ciśnienia PN 100 lub PN 250. Jednostka głowicy zaworu wykonana jest ze stali nierdzewnej, części zwilżane 1.4571, końcówka iglicy Stellite. Opcjonalnie dostępne są rozwiązania TA-Luft oraz ISO 15848.

Certyfikaty:

Certyfikat kontroli 3.1 wg EN 10 204 dla materiału korpusu zaworu i test ciśnienia dostępne na życzenie.

Firma AS-Schneider oferuje produkt testowany wg BAM w opcji do tlenu. Uszczelnienie PTFE – maks. PN 420 (6.000 psi) – przyrostek F5.

Wartości znamionowe ciśnienia-temperatury:

  • maks. 420 bar @ 60ºC,
  • maks. 200ºC @ 90 bar.

Parametry

Materiałmosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesoweG1/2
M20 × 1,5
Średnica nominalnaDN 4
Ciśnienie250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura mediumdo 200°C
do 232°C
do 300 °C ( uszczelnienie grafit )
Mediumpara wodna
ciecze
gazy/powietrze
DopuszczeniaCertyfikat wg EN 10 204 -2.1
Certyfikat wg EN 10 204 -2.2
Certyfikat wg EN 10 204 - 3.1B
Opcjemontaż na wsporniku ściennym
Wersja do tlenu
ProducentAS-Schneider
