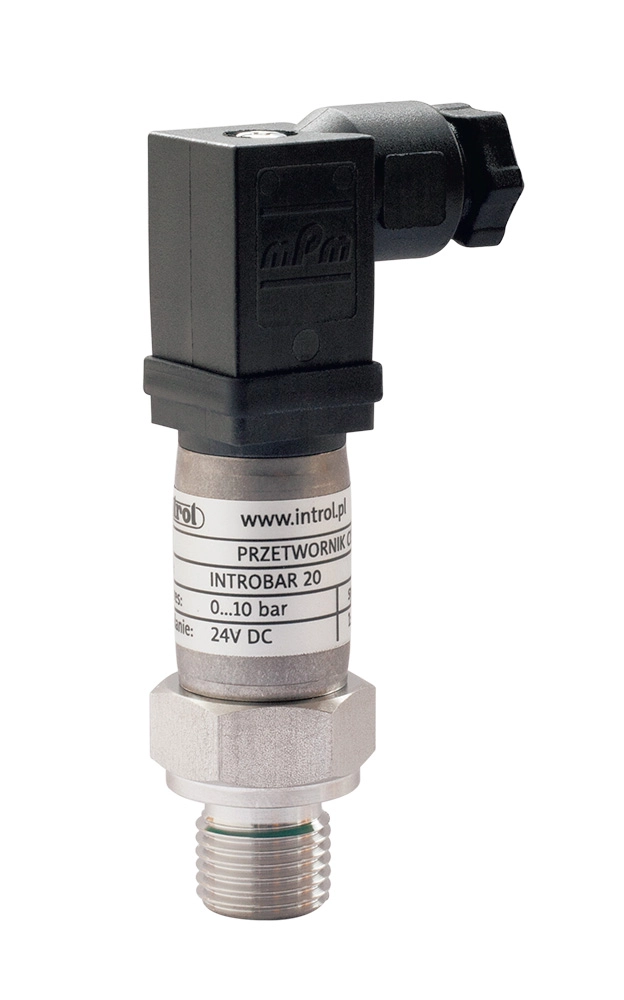

Przetwornik ciśnienia Introbar 20
Kod produktu: Introbar 20

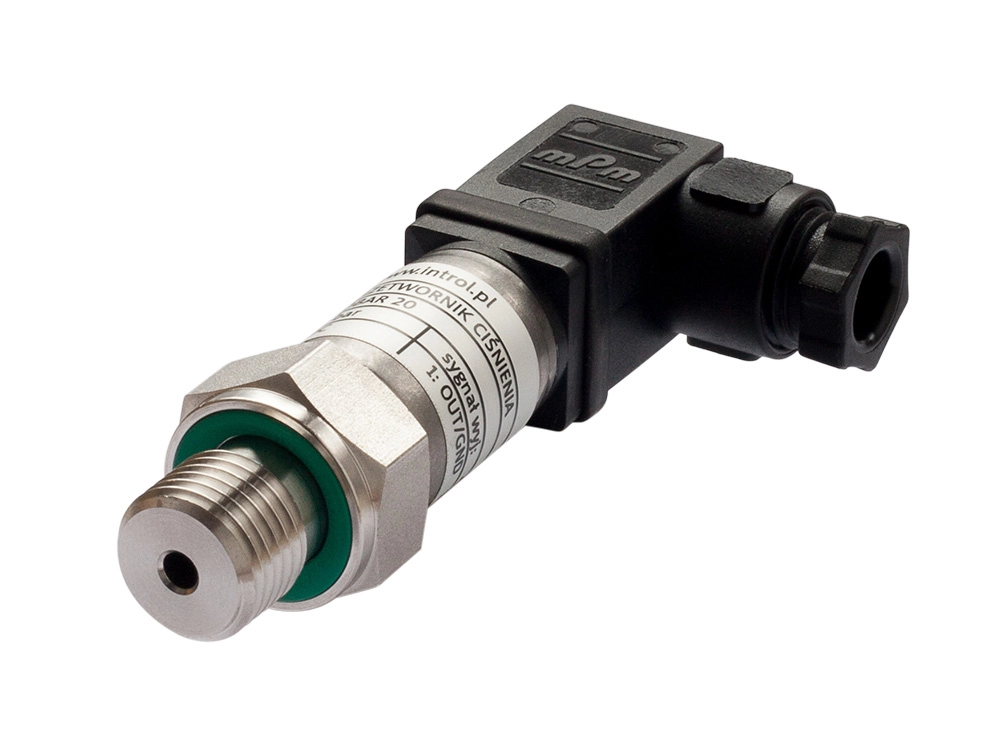

Piezorezystancyjny ekonomiczny przetwornik ciśnienia w kompaktowej, solidnej obudowie ze stali nierdzewnej. Ten przemysłowy, sprawdzony w tysiącach aplikacji przetwornik ciśnienia odznacza się znakomitym stosunkiem jakości wykonania do ceny. Jego konstrukcja i brak uszczelnień wewnętrznych zapewniają długą bezawaryjną pracę. Przetwornik ciśnienia Introbar 20 posiada przy tym kompaktową konstrukcję do zastosowań w ograniczonej przestrzeni.
Przetworniki ciśnienia Introbar 20 dostępne są prosto z magazynu
w cenie już od 360 zł netto.
Ekonomiczny przetwornik ciśnienia do uniwersalnego zastosowania
- bezpośrednia ścieżka sygnału analogowego o wysokiej przepustowości
- kompensacja w całym zakresie temperatur
- wysoka stabilność długoterminowa
- optymalny stosunek ceny do jakości
Sprawdzony przetwornik ciśnienia z czujnikiem krzemowym
Elementem pomiarowym w tym ekonomicznym przetworniku ciśnienia jest piezorezystancyjny czujnik krzemowy (izolowany i hermetycznie zamknięty), oddzielony od medium poprzez membranę separującą i ciecz manometryczną. Mierzone ciśnienie, poprzez nacisk, powoduje zmianę rezystancji piezorezystorów połączonych w układ mostka Wheatstone’a, wdyfundowanego w strukturę krzemową czujnika. Na wyjściu pojawia się standardowy sygnał prądowy 4…20 mA o wartości proporcjonalnej do mierzonego ciśnienia.
Ekonomiczny przetwornik ciśnienia z kompensacją temperatury
Ekonomiczny przetwornik ciśnienia Introbar 20 oferuje użytkownikom bardzo mały błąd termiczny i odporność na wpływy elektromagnetyczne. Specjalna technologia kompensacji pozwala na znaczne zredukowanie błędów termicznych sensora ciśnienia. Wpływ temperatury na dokładność pomiaru ciśnienia sensorem piezorezystancyjnym jest znacznie większy niż błąd nieliniowości charakterystyki czujnika. Quasi cyfrowa technologia użyta w tym modelu dzieli pole temperatury na małe klastry szerokości 1,5K. Kompensacja zera i wzmocnienia dokonywana jest dla każdego z małych 1,5K pól zgodnie z zaprogramowanym modelem matematycznym. Każda temperatura może być więc uznana za temperaturę kalibracji. Dokładność jest więc determinowana głównie przez błąd nieliniowości (typowo 0,2%) i stabilność sensora.
Tani przetwornik ciśnienia o wyjątkowej trwałości i odporności
W przetworniku Introbar 20 zastosowano modularną technologię produkcji z użyciem standardowych kapsuł pomiarowych, produkowanych w bardzo dużych ilościach oraz programowalną elektronikę pozwalającą na olbrzymią elastyczność wykonań. Stalowa kapsuła jest spawana w wybraną obudowę – brak uszczelnień wewnętrznych zapewnia bezawaryjną pracę nawet z agresywnymi mediami! Następnie, odpowiednia elektronika jest kalibrowana i programowana w szerokim polu temperatur i ciśnień.
EMC - przetwornik ciśnienia odporny na pole elektromagnetyczne
Kolejną wyjątkową cechą przetwornika ciśnienia INTROBAR 20 jest wysoka odporność (z około 10-krotnym zapasem) na wpływy pola elektromagnetycznego, co z powodzeniem spełnia surowe normy CE. Przetwornik dodatkowo posiada wyjątkową odporność na potencjał pojawiający się pomiędzy obudową i przyłączem elektrycznym, co jest zazwyczaj istotne przy stosowaniu w pobliżu falowników. Wysoka izolacja rzędu 300 V czyni ten produkt idealnym do zastosowania w ciężkich warunkach.
Przetwornik ciśnienia do sieci wodociągowych i nie tylko
Przetwornik ciśnienia - całkowity zakres błędu

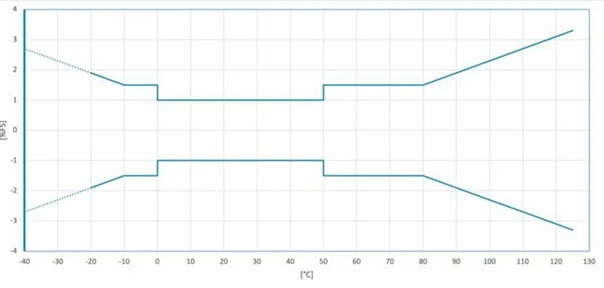

Wykres przedstawia maksymalne odchylenie w całym zakresie temperatur medium (-20…125 °C, opcjonalnie: -40…125 °C). W zakresie skompensowanego ciśnienia i temperatury maksymalny błąd całkowity ma stałą wartość ±1,0 % FS (0...50 °C) lub ±1,5 % FS (-10...80 °C). Doświadczenie pokazuje, że poza zakresem skompensowanej temperatury błąd całkowity rośnie liniowo o 0,04 %FS/K.
Ekonomiczny przetwornik ciśnienia INTROBAR 20 - dlaczego warto?:
Przetwornik ciśnienia Introbar 20 to flagowy produkt naszej firmy spośród bogatej oferty przetworników ciśnieniowych. Ten tani przetwornik ciśnienia cechuje znakomity stosunek ceny do jakości. Tysiące sprzedanych sztuk na przestrzeni lat i wciąż niesłabnące zainteresowanie użytkowników świadczą o zaufaniu i sprawdzeniu w przeróżnych aplikacjach - od najprostszych jak np. pomiar sprężonego powietrza, do najbardziej wymagających jak praca w pojazdach specjalistycznych. Wybierając przetwornik ciśnienia Introbar 20 i stosując go wg dobrej praktyki inżynierskiej, mają Państwo gwarancję jakości w niezwykle korzystnej cenie!
Minimalna ilość reklamacji jest związana głównie z niewłaściwym użytkowaniem, zwłaszcza przeciążeniem przetwornika zbyt wysokim ciśnieniem (tzw. piki), czego nie zawsze użytkownik jest świadomy. Dlatego warto w takich przypadkach zabezpieczyć dany układ o zawory zabezpieczające lub tłumiki ciśnienia.
Wymiary i schemat przetwornika ciśnienia INTROBAR 20
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Typ czujnika | piezorezystancyjny |
| Przyłącze procesowe | G1/4 opcjonalnie redukcja na G1/2” lub M20x1,5 inne, na zapytanie |
| Dokładność | 0,5 % zakresu |
| Zakres pomiarowy ciśnienia | 0 ... 2,5 bar 0 ... 4 bar 0 ... 6 bar 0 ... 10 bar 0 ... 16 bar 0 ... 25 bar 0 ... 40 bar 0 ... 60 bar 0 ... 100 bar 0 ... 160 bar 0 ... 250 bar 0 ... 400 bar 0 ... 600 bar |
| Stabilność | ≤ ±0,3% / rok |
| Temperatura medium | -20 ... 125°C |
| Temperatura otoczenia | -20 ... 85°C |
| Medium | olej para wodna ciecze gazy/powietrze |
| Przyłącze elektryczne | wtyczka micro wg. DIN EN 175301-803 CI |
| Typ wyjścia | 2 - przewodowe, 4 ... 20 mA |
| Ograniczenie sygnału wyjściowego | 3,2 … 22,3 mA |
| Zasilanie | 8 ... 32 V DC |
| Materiał elementów zwilżanych | stal nierdzewna |
| Materiał obudowy | stal nierdzewna |
| Stopień ochrony | IP65 |
| Opcje | świadectwo nieakredytowanego wzorcowania świadectwo akredytowanego wzorcowania |
| Producent | Introl |
