Przetworniki podstawowe i programowalne

Przetwornik ciśnienia IS-3

Kod produktu: Przetwornik ciśnienia IS-3

IS-3 to zaawansowany iskrobezpieczny przetwornik ciśnienia, który łączy precyzję pomiaru z bezpieczeństwem użytkowania w wymagających aplikacjach przemysłowych.

Iskrobezpieczny przetwornik ciśnienia IS-3 został zaprojektowany dla stref zagrożonych wybuchem gazu (EPL Ga) i może być również używany z pyłami łatwopalnymi (EPL Da) oraz w kopalniach podatnych na wybuch metanu (EPL Ma). Znajduje także zastosowanie w przemyśle chemicznym, petrochemicznym, budowie maszyn, systemach sprężarek.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Technologia piezorezystancyjna w iskrobezpiecznym przetworniku ciśnienia IS-3

Przetwornik ciśnienia IS-3 jest przetwornikiem piezorezystancyjnym i wykorzystuje technologię opartą na pomiarze odkształcenia elementu tensometrycznego (piezorezystancyjnego).

Wewnątrz przetwornika znajduje się element pomiarowy, który zmienia swoją rezystancję pod wpływem przyłożonego ciśnienia. Ten sygnał jest następnie przetwarzany na standardowy sygnał wyjściowy.

Iskrobezpieczny przetwornik ciśnienia IS-3 – kluczowe cechy:

zakresy pomiarowe ciśnienia względnego, absolutnego, manowakuometrycznego, podciśnienia w przedziale -1 ... 0 bar do aż 0 ... 6000 bar
wyjście prądowe 4-20 mA, 2-przewodowe
klasy dokładności 0,5% lub 0,25%

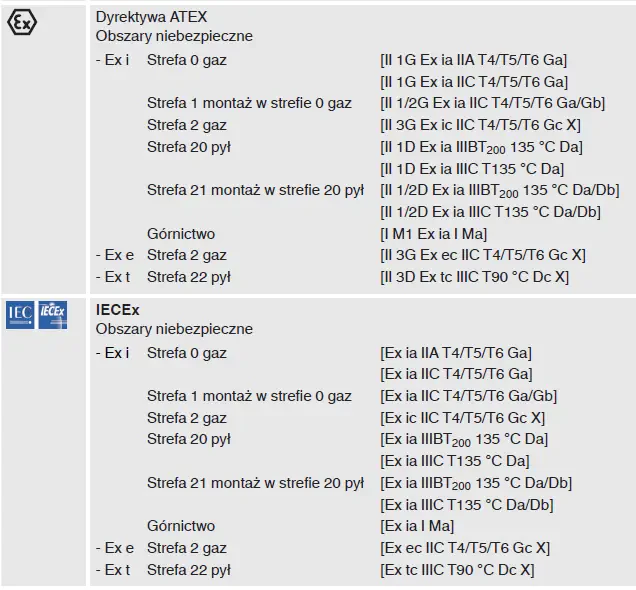

typ ochrony przeciwzapłonowej iskrobezpieczny (Ex ia) z poziomem ochrony sprzętu (EPL) Ga, Da, Ma
duży wybór typowych zatwierdzeń do użytku w strefach zagrożonych wybuchem, np. ATEX, IECEx, FM, CSA, EACEx lub NEPSI
wyjątkowo duża różnorodność obejmuje prawie wszystkie zastosowania - nawet w ekstremalnych warunkach pracy
doskonała jakość i sprawdzona technologia

Iskrobezpieczny przetwornik ciśnienia IS-3 do stref ATEX i nie tylko

Konstrukcja tego iskrobezpiecznego przetwornika ciśnienia jest zoptymalizowana pod kątem zastosowań w strefach niebezpiecznych (Ex), oferując wysoką precyzję i możliwość pracy w trudnych warunkach. Iskrobezpieczny przetwornik ciśnienia IS-3 jest szczególnie ceniony za liczne dopuszczenia do pracy w strefach zagrożonych wybuchem (ATEX, IECEx, FM, CSA), co potwierdza jego niezawodność w przemyśle chemicznym, petrochemicznym i innych trudnych środowiskach.

Iskrobezpieczny przetwornik ciśnienia IS-3 do trudnych warunków

Dostępne są wersje wysokociśnieniowe (do 6000 bar), z możliwością pracy w temperaturach do +200°C i stopniem ochrony IP68, co zapewnia wszechstronność zastosowań.

Prawidłowy dobór przetwornika do aplikacji

Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:

Jak dobrać przetwornik ciśnienia?

Parametry

Typ czujnika	piezorezystancyjny
Dokładność	≤ ±0.25% zakresu ≤ ±0.5% zakresu
Zakres pomiarowy ciśnienia	0 ... 0,1 bar 0 ... 0,16 bar 0 ... 0,25 bar 0 ... 0,25 bar absolutne 0 ... 0,4 bar 0 ... 0,4 bar absolutne 0 ... 0,6 bar 0 ... 0,6 bar absolutne 0 ... 1 bar 0 ... 1 bar absolutne 0 ... 1,6 bar 0 ... 1,6 bar absolutne 0 ... 2,5 bar 0 ... 2,5 bar absolutne 0 ... 4 bar 0 ... 4 bar absolutne 0 ... 6 bar 0 ... 6 bar absolutne 0 ... 10 bar 0 ... 10 bar absolutne 0 ... 16 bar 0 ... 16 bar absolutne 0 ... 25 bar 0 ... 25 bar absolutne 0 ... 40 bar 0 ... 60 bar 0 ... 100 bar 0 ... 160 bar 0 ... 250 bar 0 ... 400 bar 0 ... 600 bar 0 ... 1000 bar 0 ... 1600 bar 0 ... 2500 bar 0 ... 4000 bar 0 ... 5000 bar 0 ... 6000 bar -1 ... 0 bar -1 … +0,6 bar -1 … +1,5 bar -1 … +3 bar -1 … +5 bar -1 … +9 bar -1 … +15 bar -1 … +24 bar
Typ wyjścia	4 … 20 mA, 2-przewodowy
Materiał elementów zwilżanych	stal nierdzewna 316L stal nierdzewna 316Ti
Przyłącze procesowe	G ¼ B G ½ B G 1/2 B membrana czołowa G 1 B membrana czołowa Higieniczne G 1 B membrana czołowa M16x1,5 M20x1,5 9/16 UNF
Przyłącze elektryczne	Wtyczka kątowa DIN EN 175301-803 A M12x1,5 Przewód kablowy Obudowa polowa
Temperatura medium	-20 … 80°C -40 … 150°C -40 … 200°C
Dopuszczenia	ATEX Dyrektywa EMC Dyrektywa RoHS
Opcje	Gniazdo do wspawania
Producent	Wika
