Przetworniki podstawowe i programowalne

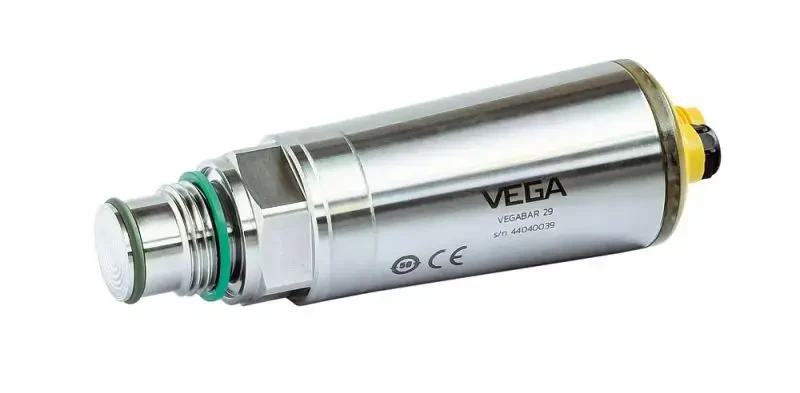

Przetwornik ciśnienia Vegabar 29
Kod produktu: B29
Przetwornik ciśnienia z metalową celą pomiarową może być wykorzystywany w sposób uniwersalny do pomiaru gazów, par i cieczy. Opcjonalne, uniwersalne przyłącze do adapterów higienicznych ułatwia instalację i zapewnia skuteczniejszą gospodarkę magazynową.
Obszar zastosowań przetwornika ciśnienia Vegabar 29
Przetwornik ciśnienia i presostat VEGABAR 29 rejestruje mierzone wartości cieczy i gazów z dużą precyzją, nawet w wysokich temperaturach, zwłaszcza gdy zachodzi potrzeba spełnienia wysokich wymagań dotyczących wytrzymałości i higieny. Dzięki znormalizowanej, jednolitej konstrukcji instalacja wymaga mniej wysiłku.
Korzyści użytkownika przetwornika ciśnienia Vegabar 29
- prosta inwentaryzacja dzięki konfigurowalnemu wyjściu sygnału przetwornika,
- kolorowy, 360-stopniowy wyświetlacz stanu przełączania,
- wygodna, bezprzewodowa konfiguracja i diagnostyka przetwornika z wykorzystaniem technologii Bluetooth i smartfona.
Funkcja przetwornika ciśnienia Vegabar 29
Sercem przetwornika ciśnienia jest całkowicie spawana, metalowa cela pomiarowa przetwarzająca ciśnienie za pomocą zintegrowanej elektroniki na znormalizowany sygnał wyjściowy.
Dla zakresów pomiarowych do 40 barów stosowany jest piezorezystancyjny element czujnikowy z wewnętrzną cieczą transmisyjną. Od 100 barów stosowany jest tensometryczny element czujnikowy umieszczony na tylnej części membrany ze stali nierdzewnej. Ten suchy system pracuje bez dodatkowej cieczy izolacyjnej.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Temperatura medium | -40 ... 130 °C |
| Zasilanie | 12 ... 35 V DC |
| Dokładność | 0,3 % |
| Dopuszczenia | ATEX dopuszczenia okrętowe |
| Przyłącze procesowe | 1/4” NPT G1", ISO228-1, membrana czołowa, EPDM, dla złączy higienicznych z uszczel. 1"NPT, ASME B1.20.1, membrana czołowa G1", ISO228-1, membrana czołowa G3/4", DIN3852-E, membrana czołowa Varivent N50-40 PN25 / 316L inne, na zapytanie higieniczne Tri-Clamp 2" higieniczne Tri-Clamp 1 i 1/2" G 1/4 higieniczne Tri-Clamp 1" 1/2” NPT M20 × 1,5 G1/2 G11/2", DIN3852-A, membrana czołowa |
| Zakres pomiarowy ciśnienia | -1 ... 0 bar 0 ... 250 bar 0 ... 60 bar 0 ... 0,4 bar -1 ... 1,5 bar 0 ... 600 bar 0 ... 5 bar -0,2 ... 0,2 bar -0,5 ... 0,5 bar 0 ... 25 bar (absolutne) 0 ... 25 bar 0 ... 1 bar 0 ... 1 bar (absolutne) 0 ... 10 bar 0 ... 10 bar (absolutne) 0 ... 100 bar 0 ... 1000 bar 0 ... 2,5 bar 0 ... 2,5 bar (absolutne) 0 ... 5 bar (absolutne) |
| Typ wyjścia | 2 - przewodowe, 4 ... 20 mA 3-przewodowe z IO-link (2 x tranzystor lub 4 ... 20 mA + 1 x tranzystor) |
| Przyłącze elektryczne | przewód M12x1, 4-pin wtyczka 4-pin wg ISO4400 PG9 (IP 65) |
| Producent | Vega |
