Przetworniki podstawowe i programowalne

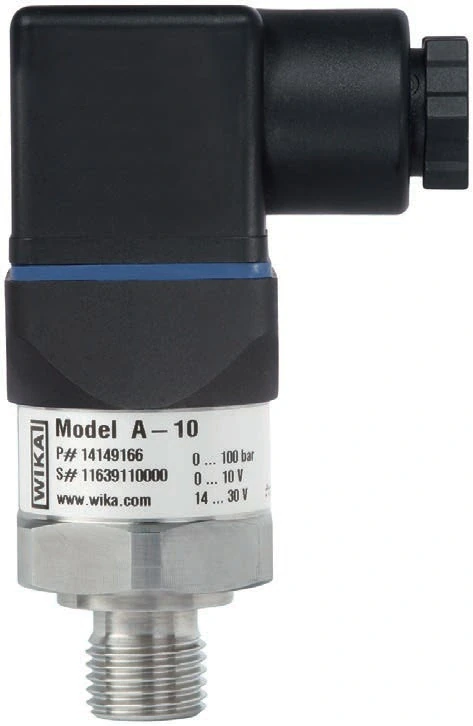

Przetwornik ciśnienia A-10

Kod produktu: Przetwornik ciśnienia A-10

Sprawdzony w praktyce, przemysłowy czujnik ciśnienia A-10 do pomiaru ciśnienia w środowiskach przemysłowych. Kompaktowa konstrukcja umożliwia integrację z szeroką gamą maszyn. Wiele zakresów pomiarowych, sygnałów wyjściowych i przyłączy przyczynia się do jego uniwersalnego zastosowania.

opis
parametry
pliki do pobrania
produkty powiązane
kontakt z ekspertem

Przemysłowy czujnik ciśnienia A10 – główne cechy:

uniwersalne rozwiązanie do pomiarów ciśnienia w aplikacjach przemysłowych,
wysoka jakość w konkurencyjnej cenie,
zakresy pomiarowe ciśnienia względnego, absolutnego, manowakuometrycznego, podciśnienia w przedziale od -1 ... 0 bar do 0 ... 1000 bar,
wyjście prądowe 4-20 mA, 2-przewodowe lub napięciowe 3-przewodowe:
0 ... 10 V,
0 ... 5 V,
1 ... 5 V,
0,5 ... 4,5 V DC (w tym ratiometryczne),
klasa dokładności 1% zakresu (opcjonalnie 0,5%),
doskonała jakość i sprawdzona technologia,
możliwość konfiguracji w ponad 2 milionach wariantów,
aprobata DNV (budowa statków, przemysł stoczniowy, np. instalacje przybrzeżne).

Przemysłowy czujnik ciśnienia A10 - doskonała jakość i sprawdzona technologia

Wieloletnie doświadczenie producenta i dokładna znajomość potrzeb klientów zostały uwzględnione w rozwoju modelu A-10, który od ponad dziesięciu lat sprawdza się w niezliczonych zastosowaniach. Niezmiennie wysoka jakość i niezawodne działanie są doceniane na całym świecie i regularnie potwierdzane zarówno przez audyty wewnętrzne, jak i zewnętrzne. Ten bestseller może wytrzymać do 100 milionów cykli obciążenia z niemal niezmienną precyzją.

Uniwersalny, przemysłowy czujnik ciśnienia

W zależności od wymagań, przemysłowy czujnik ciśnienia A-10 mierzy ciśnienie manometryczne, podciśnienie i ciśnienie absolutne. Można go skonfigurować w ponad 2 milionach wariantów, dzięki czemu możliwa jest prosta integracja z niemal każdą koncepcją instalacji. Wysokiej jakości przemysłowy czujnik ciśnienia w konkurencyjnej cenie.

Przemysłowy czujnik ciśnienia A-10 jest szczególnie ekonomiczny i oferuje bardzo dobrą wydajność, dopasowaną do większości zastosowań pod względem precyzji i wytrzymałości. Wysoka niezawodność i długa żywotność zapewniają niskie koszty konserwacji i wymiany.

Prawidłowy dobór przetwornika do aplikacji

Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:

Jak dobrać przetwornik ciśnienia?

Parametry

Typ czujnika	piezorezystancyjny
Nieliniowość	≤ ±0.5% zakresu ≤ ±0.25% zakresu
Zakres pomiarowy ciśnienia	0 ... 0,05 bar 0 ... 0,1 bar 0 ... 0,1 bar absolutne 0 ... 0,16 bar 0 ... 0,16 bar absolutne 0 ... 0,25 bar 0 ... 0,25 bar absolutne 0 ... 0,4 bar 0 ... 0,4 bar absolutne 0 ... 0,6 bar 0 ... 0,6 bar absolutne 0 ... 1 bar 0 ... 1 bar absolutne 0 ... 1,6 bar 0 ... 1,6 bar absolutne 0 ... 2,5 bar 0 ... 2,5 bar absolutne 0 ... 4 bar 0 ... 4 bar absolutne 0 ... 6 bar 0 ... 6 bar absolutne 0 ... 10 bar 0 ... 10 bar absolutne 0 ... 16 bar 0 ... 16 bar absolutne 0 ... 25 bar 0 ... 25 bar absolutne 0 ... 40 bar 0 ... 60 bar 0 ... 100 bar 0 ... 160 bar 0 ... 250 bar 0 ... 400 bar 0 ... 600 bar 0 ... 1000 bar -0,025 … +0,025 bar -0,05 … 0 bar -0,05 … +0,05 bar -0,05 … +0,15 bar -0,05 … +0,2 bar -0,05 … +0,25 bar -0,1 ... 0 bar -0,15 … +0,15 bar -0,16 ... 0 bar -0,2 … +0,2 bar -0,25 ... 0 bar -0,3 … +0,3 bar -0,4 ... 0 bar -0,5 … +0,5 bar -0,6 ... 0 bar -1 ... 0 bar -1 … +0,6 bar -1 … +1,5 bar -1 … +3 bar -1 … +5 bar -1 … +9 bar -1 … +15 bar -1 … +24 bar
Typ wyjścia	4 … 20 mA, 2-przewodowy 0 … 10 V DC, 3-przewodowy 0 … 5 V DC, 3-przewodowy 1 … 5 V DC, 3-przewodowy 0,5 … 4,5 V DC, 3-przewodowy 0,5 … 4,5 V DC, 3-przewodowy ratiometryczny
Materiał elementów zwilżanych	stal nierdzewna 316L
Przyłącze procesowe	G 1/8 B G ¼ A G ¼ B G ¼ wewn. G 1/2 A G 1/2 B G 3/8 B M14x1,5 M20x1,5 1/8 NPT ¼ NPT ¼ NPT wewn. ½ NPT
Przyłącze elektryczne	Wtyczka kątowa DIN EN 175301-803 A Wtyczka kątowa DIN EN 175301-803 C M12x1,5 Przewód kablowy
Temperatura medium	0 … 80°C -20 … 100°C -30 … 100°C -40 … 100°C
Wytrzymałość na wibracje	10 g wg IEC 60068-2-6
Odporność na wstrząsy	500 g przy ≥ -30°C [-22°F] 100 g przy < -30°C [-22°F]
Opcje	Certyfikat kontrolny 2.2 wg EN 10204
Producent	Wika
