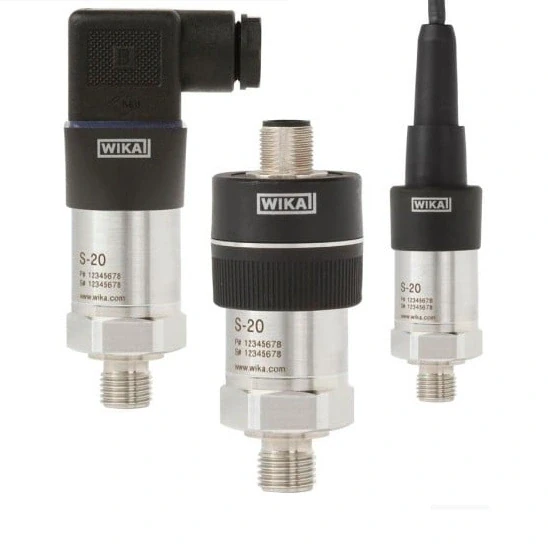

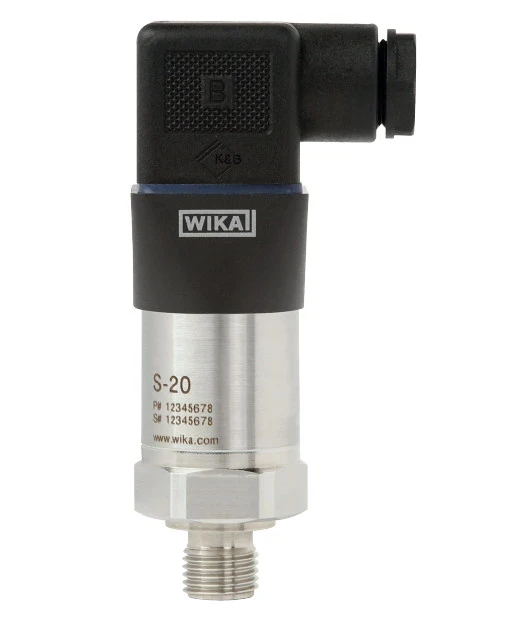

Przetwornik ciśnienia S-20
Kod produktu: Przetwornik ciśnienia S-20
Przemysłowy przetwornik ciśnienia, który charakteryzuje się wysoką dokładnością, minimalnymi błędami temperaturowymi. Możliwy jest wybór temperatury kalibracji, a przetwornik dostępny w ponad 1 mld wersji wg indywidualnych potrzeb, także w wersji IP68 i IP6K9K.
Specjalne media i wersje wykonania - np. do tlenu lub wodoru.
Atesty: PZH, UL, EAC
Przemysłowy przetwornik ciśnienia wysokiej dokładności
Przemysłowy przetwornik ciśnienia S-20 mierzy ciśnienie wyjątkowo dokładnie i niezawodnie. Jest on dostępny w trzech klasach dokładności. Wybierane temperatury kalibracji +4°C, +40°C, +60°C i +80°C [+39°F, +104°F, +140°F, +176°F] redukują do minimum błędy temperaturowe.
Przemysłowe przetworniki ciśnienia – główne cechy:
- zakresy pomiarowe ciśnienia względnego, absolutnego, manowakuometrycznego, podciśnienia w przedziale -1 ... 0 bar do 0 ... 1600 bar
- możliwość konfiguracji w jednostkach: bar, psi, kg/cm², MPa, kPa
- wyjścia prądowe 4-20 mA, 2-przewodowe lub napięciowe 3-przewodowe: 0 ... 10 V, 0 ... 5 V, 1 ... 5 V, 1 ... 6 V, 10 ... 0 V, 0,5 ... 4,5 V DC (w tym ratiometryczne)
- klasy dokładności 1%, 0,5% lub 0,25%
- wyjątkowo stabilność długookresowa

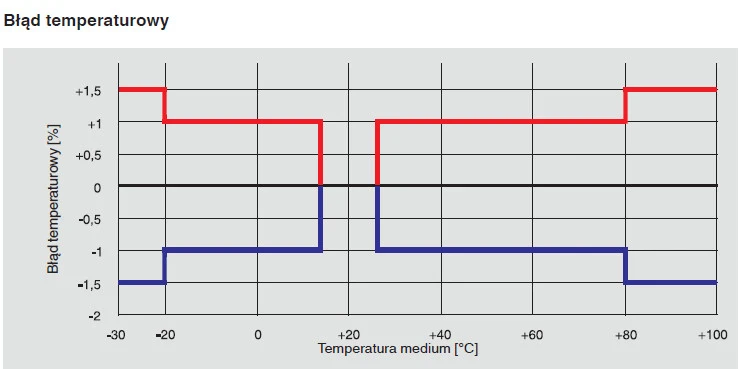

- minimalne błędy temperaturowe
- wybór temperatury kalibracji
- przetwornik ciśnienia w wersji IP68 i IP6K9K
Sprawdzona technologia przemysłowego przetwornik ciśnienia S-20
Przemysłowy przetwornik ciśnienia S-20 opiera się na sprawdzonej technologii przetestowanej w praktyce. Ponad 100 mln cykli obciążeniowych i stabilność długoterminowa wynosząca < 0,1% zapewniają trwale precyzyjne dane procesowe i operacyjne. Regularne audyty gwarantują najwyższe standardy jakości.
Przemysłowy przetwornik ciśnienia do wodoru i tlenu
Przemysłowy przetwornik ciśnienia S-20 dostępny jest w wariantach dla mediów specjalnych, np. tlen lub wodór, wysokie temperatury i poziomy czystości. Dodatkowo model S-20 jest dostępny ze stopniem ochrony IP68 i IP6K9K.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Typ czujnika | piezorezystancyjny |
| Nieliniowość | ≤ ±0.125% zakresu ≤ ±0.25% zakresu ≤ ±0.5% zakresu |
| Zakres pomiarowy ciśnienia | 0 ... 0,4 bar 0 ... 0,4 bar absolutne 0 ... 0,6 bar 0 ... 0,6 bar absolutne 0 ... 1 bar 0 ... 1 bar absolutne 0 ... 1,6 bar 0 ... 1,6 bar absolutne 0 ... 2,5 bar 0 ... 2,5 bar absolutne 0 ... 4 bar 0 ... 4 bar absolutne 0 ... 6 bar 0 ... 6 bar absolutne 0 ... 10 bar 0 ... 10 bar absolutne 0 ... 16 bar 0 ... 16 bar absolutne 0 ... 25 bar 0 ... 25 bar absolutne 0 ... 40 bar 0 ... 40 bar absolutne 0 ... 60 bar 0 ... 100 bar 0 ... 160 bar 0 ... 250 bar 0 ... 400 bar 0 ... 600 bar 0 ... 1000 bar 0 ... 1600 bar -0,4 ... 0 bar -0,6 ... 0 bar -1 ... 0 bar -1 … +0,6 bar -1 … +1,5 bar -1 … +3 bar -1 … +5 bar -1 … +9 bar -1 … +15 bar -1 … +24 bar -1 … +39 bar -1 … +59 bar |
| Typ wyjścia | 4 … 20 mA, 2-przewodowy 0 … 10 V DC, 3-przewodowy 0 … 5 V DC, 3-przewodowy 0,5 … 4,5 V DC, 3-przewodowy 0,5 … 4,5 V DC, 3-przewodowy ratiometryczny 1 … 5 V DC, 3-przewodowy 1 … 6 V DC, 3-przewodowy 10 … 0 V DC, 3-przewodowy |
| Materiał elementów zwilżanych | stal nierdzewna 316L |
| Przyłącze procesowe | G 1/8 B G ¼ A G ¼ B G ¼ wewn. G 1/2 A G 1/2 B G 3/8 B M12x1,5 M20x1,5 1/8 NPT ¼ NPT ¼ NPT wewn. ½ NPT R ¼ R ½ R 3/8 7/16-20 UNF-2A 9/16-18 UNF-2A |
| Przyłącze elektryczne | Wtyczka kątowa DIN EN 175301-803 A Wtyczka kątowa DIN EN 175301-803 C M12x1,5 Przewód kablowy Obudowa polowa |
| Temperatura medium | -20 … 60°C (w wersji do tlenu) -30 … 100°C -40 ... 125°C -40 … 150°C -40 … 200°C |
| Wytrzymałość na wibracje | 20 g, 10 ... 2000 Hz 40 g, 10 ... 2000 Hz dla metalowej wtyczki okrągłej M12x1 |
| Odporność na wstrząsy | 100 g, 6 ms 500 g, 1 ms dla metalowej wtyczki okrągłej M12x1 |
| Dopuszczenia | PZH UL (bezpieczeństwo) EAC (Dyrektywa EMC) Certyfikat kontrolny 2.2 wg EN 10204 (np. produkcja zgodnie z najnowszą technologią, odporność materiału, dokładność wskazań) Dokument kontroli 3.1 wg EN 10204 (np. kontrola materiału metalowych części zwilżanych, dokładności wskazań, certyfikat kalibracji) Certyfikat kalibracji fabrycznej Certyfikat kalibracji DAkkS (identyfikowalny i akredytowany zgodnie z normą ISO/IEC 17025) |
| Producent | Wika |
