Przetworniki podstawowe i programowalne

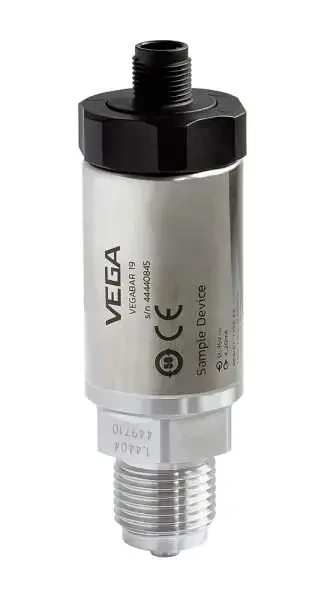

Przetwornik ciśnienia Vegabar 19
Kod produktu: B19
Przetwornik ciśnienia w wersji korzystnej cenowo, o bardzo małych wymiarach instalacyjnych.
Uniwersalność zastosowania dzięki w pełni spawanej konstrukcji metalowej celi pomiarowej.
Zastosowania przetwornika ciśnienia Vegabar 19
Przetwornik ciśnienia VEGABAR 19 z metalową celą pomiarową może być wykorzystywany w sposób uniwersalny do pomiaru gazów, par i cieczy, także mediów agresywnych chemicznie. VEGABAR 19 to efektywne kosztowo rozwiązanie do wielu zastosowań pomiaru ciśnienia, we wszystkich dziedzinach przemysłu.
Przetwornik ciśnienia VEGABAR działają w każdej pozycji montażowej. Jednak pozycja montażowa ma wpływ na dokładność pomiar ciśnienia, w zależności od instalacji pomiarowej. Można to skompensować poprzez korektę pozycji.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Dokładność | ±0,5 % zakresu |
| Materiał elementów zwilżanych | stal 316L |
| Medium | olej para wodna ciecze gazy/powietrze |
| Przyłącze elektryczne | M12x1, 4-pin wtyczka 4-pin wg ISO4400 PG9 (IP 65) |
| Przyłącze procesowe | G1/2 G1/2" zewn. z G1/4" wewn. G1/2", ISO228-1, membrana czołowa G1", ISO228-1, membrana czołowa 1/2" NPT zewn. z 1/4" NPT wewn. |
| Temperatura medium | -40 ... 100°C |
| Zakres pomiarowy ciśnienia | 0 ... 0,4 bar 0 ... 1 bar 0 ... 2,5 bar 0 ... 5 bar 0 ... 10 bar 0 ... 25 bar 0 ... 60 bar 0 ... 100 bar użytkownika (inny niż standardowy) |
| Zasilanie | 12 ... 35 V DC |
| Producent | Vega |
Pliki do pobrania
