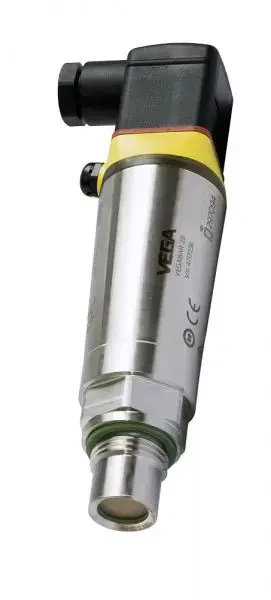

Przetwornik ciśnienia Vegabar 28
Kod produktu: B28
Przetworniki ciśnienia stosowane do ciągłego pomiaru ciśnienia. Dzięki zastosowaniu ceramicznej - pojemnościowej celi pomiarowej CERTEC uzyskano jednocześnie bardzo dużą stabilność długoterminową przetwornika oraz odporność na przeciążenia. Możliwość zmiany zakresu i ustawienia zera za pomocą smartfona i aplikacji VEGA Tools.
Nowa seria standardowych przetworników ciśnienia firmy Vega, która zastępuje model Vegabar 14. Producent dodał wiele opcji, dopuszczeń i certyfikatów, przyłączy, a także możliwość programowania i komunikacji przy użyciu aplikacji VEGA Tools.
Obszar zastosowań przetwornika ciśnienia Vegabar 28
Przetwornik ciśnienia i presostat VEGABAR 28 rejestruje mierzone wartości cieczy i gazów z dużą precyzją, zwłaszcza gdy istnieje potrzeba sprostania wysokim wymaganiom dotyczącym wytrzymałości i higieny. Dzięki znormalizowanej, jednolitej konstrukcji instalacja wymaga mniej wysiłku.
Korzyści użytkownika:
- prosta inwentaryzacja dzięki konfigurowalnemu wyjściu sygnału przetwornika
- kolorowy, 360-stopniowy wyświetlacz stanu przełączania
- wygodna, bezprzewodowa konfiguracja i diagnostyka z wykorzystaniem technologii Bluetooth i smartfona
Funkcja przetwornika ciśnienia Vegabar 28
Sercem przetwornika ciśnienia jest cela do pomiaru ciśnienia, przetwarzająca ciśnienie na sygnał elektryczny. Ten zależny od ciśnienia sygnał jest przetwarzany na znormalizowany sygnał wyjściowy przez wbudowaną elektronikę.
Elementem czujnikowym VEGABAR 28 jest ceramiczna cela pomiarowa CERTEC® o doskonałej stabilności długoterminowej i wysokiej odporności na przeciążenie.
Prawidłowy dobór przetwornika do aplikacji
Dobranie odpowiedniego przetwornika ciśnienia do konkretnej aplikacji wymaga znajomości kilku istotnych parametrów. Rodzaj medium, typ ciśnienia jakie chcemy mierzyć, zakres ciśnienia w procesie, dostępne przyłącze, konieczność pracy w strefie Ex, sygnał wyjściowy - to tylko niektóre z nich. Wszystkie parametry istotne z punktu widzenia doboru przetwornika ciśnienia do warunków i wymagań aplikacyjnych omówiliśmy na naszym blogu. Zapraszamy do lektury:
Parametry
| Zasilanie | 12 ... 35 V DC |
| Medium | ciecze gazy/powietrze |
| Dokładność | 0,3 % |
| Przyłącze procesowe | 1/4” NPT 11/2"NPT, ASME B1.20.1, membrana czołowa G1", ISO228-1, membrana czołowa, EPDM, dla złączy higienicznych z uszczel. 1"NPT, ASME B1.20.1, membrana czołowa G1", ISO228-1, membrana czołowa G3/4", DIN3852-E, membrana czołowa G1/2", ISO228-1, membrana czołowa M30 x 1,5 - membrana czołowa Varivent N50-40 PN25 / 316L G1/2A z otworem 11,4 mm inne, na zapytanie higieniczne Tri-Clamp 2" higieniczne Tri-Clamp 1 i 1/2" higieniczne Tri-Clamp 1" 1/2” NPT M20 × 1,5 G1/4 G1/2 G11/2", DIN3852-A, membrana czołowa |
| Przyłącze elektryczne | przewód M12x1, 4-pin wtyczka 4-pin wg ISO4400 PG9 (IP 65) |
| Zakres pomiarowy ciśnienia | -1 ... 0 bar -0,05 ... 0,05 bar -0,5 ... 0,5 bar -0,2 ... 0,2 bar 0 ... 5 bar -1 ... 1,5 bar 0 ... 0,4 bar 0 ... 60 bar (absolutne) 0 ... 60 bar 0 ... 25 bar (absolutne) 0 ... 25 bar 0 ... 2,5 bar (absolutne) 0 ... 2,5 bar 0 ... 10 bar (absolutne) 0 ... 10 bar 0 ... 1 bar (absolutne) 0 ... 1 bar 0 ... 0,10 bar 0 ... 5 bar (absolutne) |
| Typ wyjścia | 2 - przewodowe, 4 ... 20 mA 3-przewodowe z IO-link (2 x tranzystor lub 4 ... 20 mA + 1 x tranzystor) |
| Długość przewodu | 10 m 5 m 25 m |
| Dopuszczenia | ATEX dopuszczenia okrętowe FDA |
| Uszczelnienie | EPDM / -40 ... 130°C FKM / -20 ... 130°C FFKM / -15 ... 130°C |
Pliki do pobrania
Linki
Produkty powiązane
Zawór zabezpieczający serii 005.50
Zawory zabezpieczające (bezpieczeństwa) firmy AS-Schneider używane są do ochrony przyrządów do pomiaru ciśnienia przed uszkodzeniem, utratą dokładności i/lub zerwaniem (przerwaniem) w przypadku nadmiernego ciśnienia systemowego. Nadają się do pomiaru mediów gazowych – w tym agresywnych.
Dopuszczenia DVGW (dla wybranych modeli)
Tłumiki pulsacji
Tłumiki pulsacji stosuje się w celu zabezpieczenia urządzeń ciśnieniowych przed impulsami ciśnienia. Tłumiki mogą być wykonane ze stali nierdzewnej 1.4571, mosiądzu lub stal węglowej. Przeznaczone do medium: ciecze lub gazy/powietrze. Przyłącze procesowe: G1/2, M20 × 1,5.
Zawór manometryczny S004.16
Zawory manometryczne iglicowe serii S004.16 wg DIN 16270 to armatura odcinająco‑dławiąca stosowana do instalacji pomiaru ciśnienia – przede wszystkim z manometrami, przetwornikami ciśnienia i presostatami. Ich zadaniem jest umożliwienie bezpiecznego podłączania, odłączania i odpowietrzania aparatury pomiarowej w układach z cieczami, gazami i parą.
Norma DIN 16270 określa:
- wykonanie zaworów odcinających bez przyłącza testowego
- zastosowanie śruby odpowietrzającej
- typowe formy:
Forma A – z nakrętką rzymską LH/RH
Forma B – do zamocowania wspornika ściennego
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 232°C
do 300 °C ( uszczelnienie grafit )
Zawór manometryczny S004.17
Zawór manometryczny iglicowy serii S004.17 wg DIN 16271z przyłączem testowym to specjalny zawór odcinająco‑kontrolny, stosowany przy manometrach i przetwornikach ciśnienia. Umożliwia bezpieczną pracę, odcięcie, odpowietrzenie oraz przeprowadzenie testu lub kalibracji bez demontażu aparatury.
Przyłącze testowe (test port) to dodatkowy króciec z gwintem M20×1,5. Pozwala on m. in. na sprawdzenie poprawności wskazań urządzenia pomiarowego bez demontażu z instalacji, poprzez podłączenie przyrządu kontrolnego (np. kalibratora lub manometru wzorcowego).
Materiał
mosiądz
stal 1.0460
stal nierdzewna 1.4571
Przyłącze procesowe
G1/2
M20 × 1,5
Ciśnienie
250 bar ( mosiądz )
400 bar ( stal węglowa, stal nierdzewna )
Temperatura medium
do 200°C
do 232°C
do 300 °C ( uszczelnienie grafit )
Rurki syfonowe pętlicowe i typ U
Rurki syfonowe, pętlicowe typu U przeznaczone do montażu manometrów oraz przetworników ciśnienia. Stosowane w celu obniżenia temperatury medium lub łagodzenie skutków gwałtownych zmian mierzonego ciśnienia. Montaż manometrów i przetworników ciśnienia w celu obniżenia temperatury medium, łagodzenie skutków gwałtownych zmian mierzonego ciśnienia. Wykonany ze stal czarnej lub stali nierdzewnej. Przyłącze: G1/2 (M20x1,5) / do wspawania.
Zawory manometryczne S004.60
Zawór manometryczny
- medium: para wodna, ciecze, gazy/powietrze
- materiał: stal 1.0460, stal nierdzewna 1.4571, mosiądz
- temperatura max: 232°C, 300°C, 200°C
Uszczelki przyłączy manometrycznych
Uszczelki pełnią kluczową rolę w zapewnieniu szczelności, odporności chemicznej oraz bezpiecznej pracy urządzeń pomiarowych. Dostępne w różnych rozmiarach oraz wykonaniach materiałowych, dostosowanych do warunków pracy.
Przyłącze procesowe
G 1/4
G1/2
M20 × 1,5
Materiał
miedź
teflon
stal nierdzewna
aluminium
fibra
