Zawory elektromagnetyczne

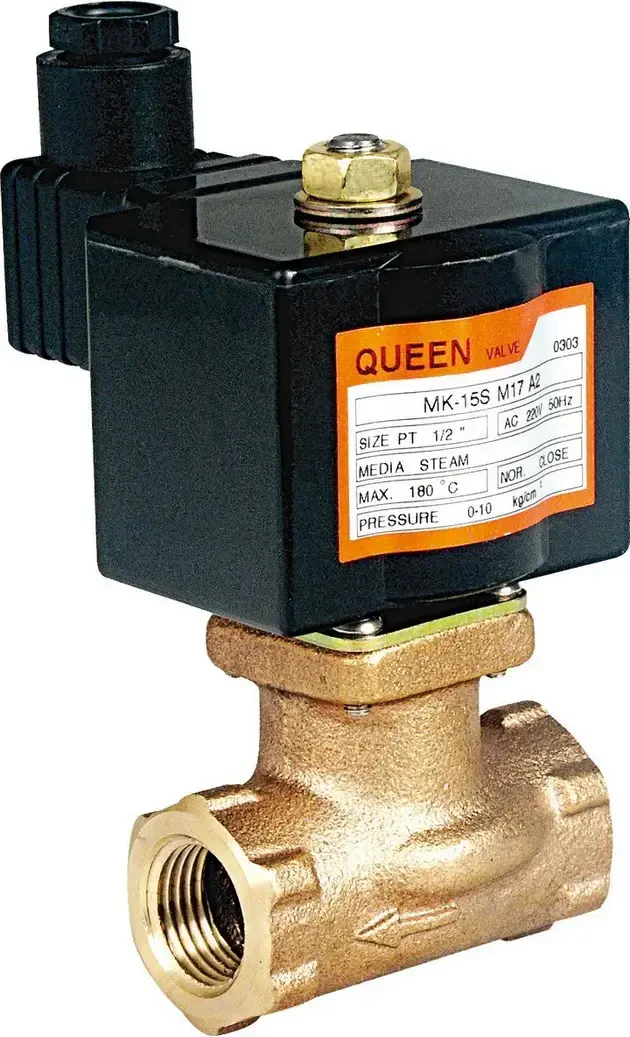

Zawór elektromagnetyczny normalnie zamknięty serii MK
Kod produktu: EMK
Właściwości zaworu elektromagnetycznego MK
- zawór bezpośredniego działania,
- test napięcia dla cewki 1500 V na 60 s ciągłej pracy cewki,
- dopuszczalne ciśnienie dla obudowy zaworu dla ciśnienia < 10 bar jest do 2 razy większe od ciśnienia pracy, a dla ciśnienia > 10 bar jest do 1,5 razy większe od ciśnienia pracy,
- żywotność cewki 1 rok lub 500.000 cykli
Elektrozawory MK i ich zastosowanie
- woda,
- gaz ( nie stosować dla gazów w instalacjach domowych),
- olej do 50 cSt,
- para wodna,
Parametry
| Cewka | IP65, klasa H |
| Rezystancja izolacji | 1500V 100M Ohm [V/A] |
| Medium | ciecze nieagresywne gazy nieagresywne gazy niewybuchowe olej para wodna powietrze woda |
| Zasilanie | 230 V AC 24 V AC 24 V DC |
| Materiał korpusu | mosiądz |
| Przyłącze procesowe | 1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT |
| Temperatura medium | do 180 °C |
| Ciśnienie procesowe | 0 - 10 bar dla pary, powietrza oraz gazów obojętnych 0 - 8 bar dla wody 0 - 7 bar dla oleju poniżej 50 cst |
| Dopuszczenia | CE |
| Producent | Kuhnway |
