Zawory odcinające

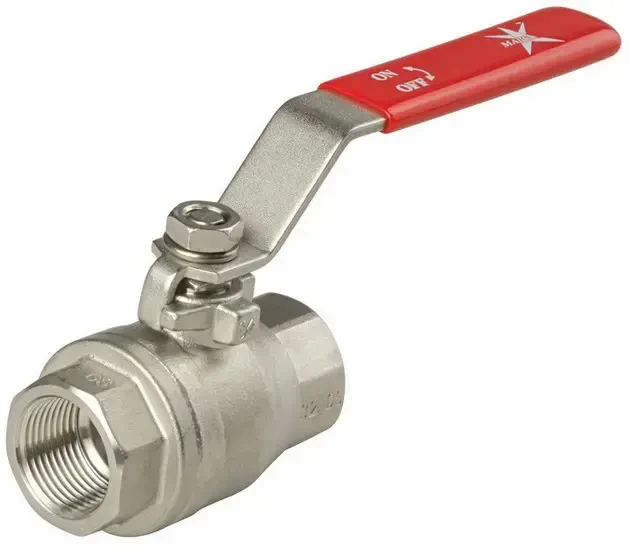

Zawór zaporowy kulowy typ 20-10

Kod produktu: ZK20-10

Zawór odcinający, kulowy, dwuczęściowy, gwintowany typu 20-10

materiał: stal nierdzewna, kwasoodporna
ciśnienie max: 65 bar
temperatura max: do 204°C

opis
parametry
produkty powiązane
kontakt z ekspertem

Zawór odcinający, kulowy, dwuczęściowy firmy Mars, przeznaczony jest do odcinania dopływu mediów takich jak: woda, ciecze, para, powietrze, gazy niewybuchowe oraz chemikalia stosowane w przemyśle i nie wchodzące w reakcje z materiałem korpusu.

dwuczęściowy,
ręczny,
gwintowany - w standardzie oferujemy gwint typu BSPT (opcjonalnie NPT),
pełen przelot,
korpus wykonany jest ze stali kwasoodpornej AISI 316 / CF8M / 1.4408,
ciśnienie max 65 bar.

Parametry

Temperatura medium	do 204°C
Ciśnienie	do 65 bar
Materiał korpusu	stal nierdzewna
Przyłącze procesowe	1” BSPT 1/2” BSPT 3/4” BSPT 1 1/4” BSPT 1 1/2” BSPT 2” BSPT 3/8" BSPT 1/4" BSPT
Medium	ciecze nieagresywne woda emulsje emulsje olejowe olej hydrauliczny powietrze ciecze i gazy kompatybilne z SS316 gazy/powietrze ciecze agresywne ciecze olej gazy niewybuchowe gazy nieagresywne gazy agresywne roztwory wodne
Dopuszczenia	CE
Producent	Mars
